主题:手机用三合一喇叭

帅哥哟,离线,有人找我吗?
水仙
  1楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51250 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2007-8-23 9:07:10 [显示全部帖子]

这里存在很多错误,实际振动(谐振时)类似于扬声器,只是振动质量和顺性改变了,驱动力近似等于BLI

引用"音响初哥"贴:

音圈反电动势方程:E=BLV

洛仑兹力方程:F=BLI

V=dx/dt

i=(Eg-E)/Re

F=MM(d2x/dt2)+RM(dx/dt)+x/CM

假设供给扬声器的信号为简谐的,即:E=Eejwt

则扬声器单元在稳态情况下的振动也必然是简谐的,即可设:x=XAejwt,带入方程可得:

BLEejwt/Re=MM(jw)2XAejwt+jw(RM+BL2/Re)XAejwt+(1/CM)XAejwt

进一步化简可得:

BLE/Re=MM(jw)2XA+jw(RM+BL2/Re)XA+(1/CM)XA

可解得:XA=(BLE/Re)/[MM(jw)2+jw(RM+BL2/Re)+(1/CM)

振动速度为:v=jw(BLE/Re)ejwt/[MM(jw)2+jw(RM+BL2/Re)+(1/CM)]

音圈的驱动力为:F=[MM(jw)2+jwRM+(1/CM)]x

振动系统的机械阻抗为:ZM=F/v=jwMM+RM+1/jwCM

电阻抗特性:ZE=Eg/i=Re/(1-BLV/Eg)=Re+BL2/[jwMM+RM+(1/jwCM)]

由前面推导可以看出,位移和速度的相差为90度,为了分析方便,可以采用如下简化:

   x=(BLE/Re)Cos(wt)/[MM(jw)2+jw(RM+BL2/Re)+(1/CM)]

      v=w(BLE/Re)Sin(wt)/[MM(jw)2+jw(RM+BL2/Re)+(1/CM)]

同时我们知道"谐振时,阻抗具有零相位,即阻抗呈纯阻状态,即阻抗的虚部为零",可以得出:

       WS=Sqrt(1/MMCM)

谐振时:

扬声器振膜的位移为:x=(BLE/Re)Cos(Wst)/Ws[RM+BL2/Re]

振膜的振动速度为:v=BLE/Re)Sin(Wst)/[RM+BL2/Re]

音圈的驱动力为:F=RM(BLE/Re)Sin(Wst)/[RM+BL2/Re]

振动系统的机械阻抗为:ZM=RM

电阻抗特性:ZE=Eg/i=Re/(1-BLV/Eg)=Re+BL2/RM



声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
查看使用道具详细信息
获赠金币帖,共获得 0 个金币
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51250 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2007-8-23 9:26:39 [显示全部帖子]

振动的感觉来源于力及振动频率.

回到楼主的问题,扬声器的弹簧片与质量环之间的关系决定了振动频率.

弹簧片的材质应该是用弹性符合设计要求且耐疲劳和不导磁的材料.

弹性的测试可以用类似于弹波变位仪的激光法.

质量环的材质应该是用质量符合设计要求且不导磁的材料.最好同时是易于加工且成本低廉.



声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi 赠送楼主:0个金币
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51250 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2007-8-23 9:40:43 [显示全部帖子]

力的设计(传递),主要在于BL的设计.

机械系统的力阻Rm一般地说是很小的.



声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi 赠送楼主:0个金币
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51250 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2007-9-14 15:04:00 [显示全部帖子]

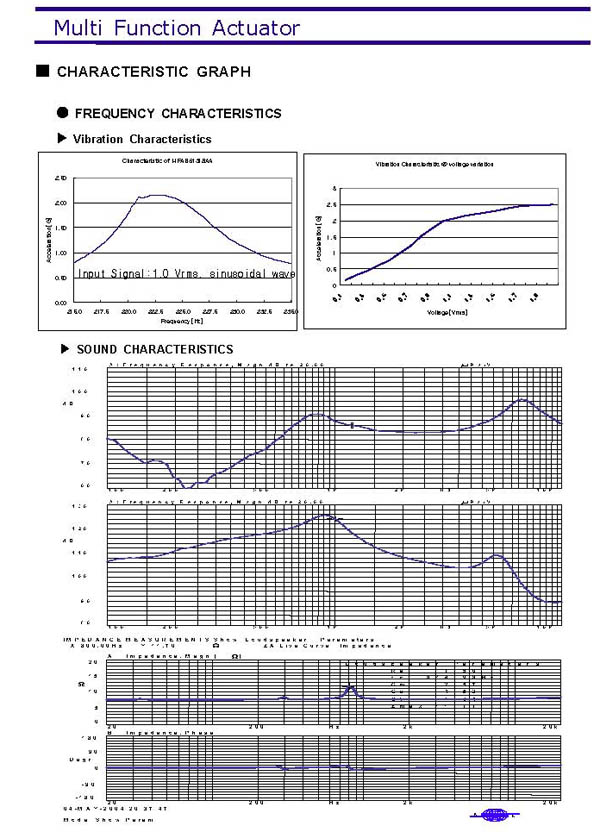

图片点击可在新窗口打开查看


声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi 赠送楼主:0个金币
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51250 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2007-9-14 15:05:40 [显示全部帖子]

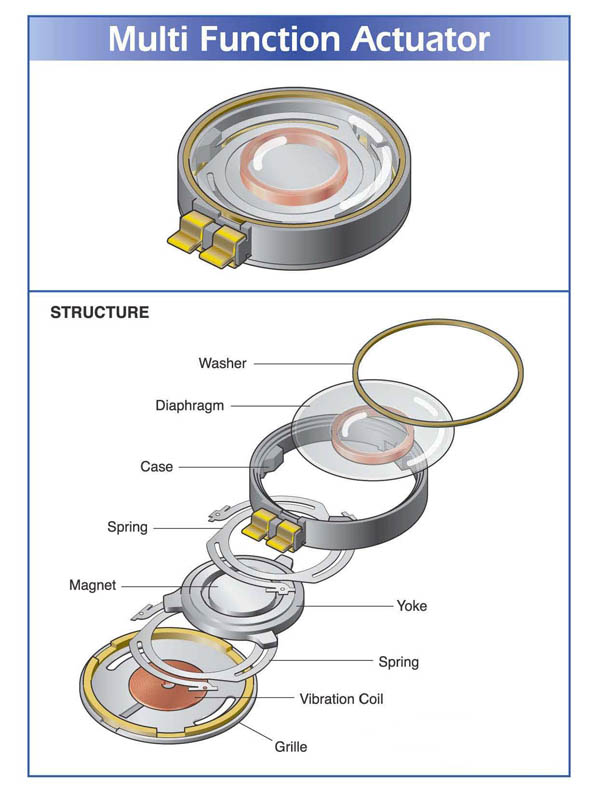

图片点击可在新窗口打开查看


声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi 赠送楼主:0个金币
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  6楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51250 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2007-9-14 15:07:04 [显示全部帖子]

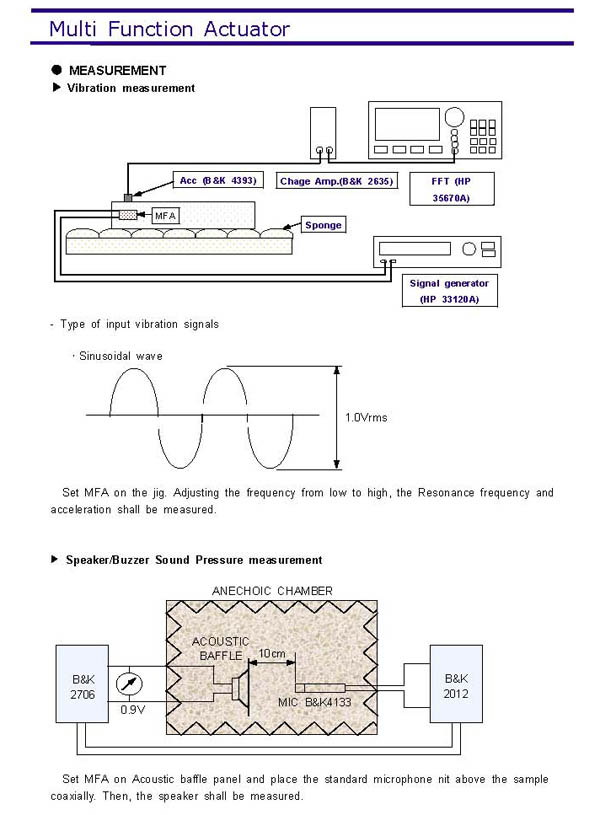

图片点击可在新窗口打开查看
