主题:APOLLO Seiko焊锡机器人焊锡示范

帅哥哟,离线,有人找我吗?
xiangyangphi
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:154 积分:3528 威望:0 精华:0 注册:2006-10-19 10:20:13
APOLLO Seiko焊锡机器人焊锡示范  发帖心情 Post By:2007-11-1 16:40:58 [显示全部帖子]



图片点击可在新窗口打开查看
借用一下朋友的喇叭,做一个示范。冒犯之处还请原谅!

图片点击可在新窗口打开查看

设备简介,这就是电声行业所用的点焊设备J-CAT-200四轴全自动焊锡机器人,全中文操作(含中、英、日等多种文字)。工作范围200*200*50mm,旋转360度,电压220V,三轴移动速度,点到点最大700mm/sec,线性移动最大速度700mm/sec.设备重复定位精度0.01mm。






图片点击可在新窗口打开查看

高精度旋转定位机构,这个是我们提供的先进的高精度旋转机构,可以精确定位,达到焊接0.1mm—2mm等各种规格锡丝的要求。旋转机构在焊接、清洁焊接头、重复定位方面起关键作用。





图片点击可在新窗口打开查看

这个装置是整个系统的关键:精确控制出锡时间、控制每次出锡量、保证底座不被烫伤、还有包括锡不滴落、不爆锡。焊点光滑一致等等都靠这个装置保证。



图片点击可在新窗口打开查看

设备组装过程比较简单,过程就不累叙了.


图片点击可在新窗口打开查看

精密的焊锡机构组装图,包括上下/左右微调机构,这些细节就是为什么我们能够在电声行业立足的关键.大家可以参考



图片点击可在新窗口打开查看

摄像对位和目视对位,保证焊接精度.


图片点击可在新窗口打开查看

完美的焊接过程,短暂而精密.保证成品率和高效率生产.精彩........



图片点击可在新窗口打开查看

焊锡结束,新手第一次调试设备,欢迎大家指导,多提意见,同时欢迎大家来参观和焊接测试.谢谢!整个3个小时的焊接完成,包括跟日本鬼子交流(呵呵),调试等等.








图片点击可在新窗口打开查看
本图片只为介绍和推广我司焊锡机器人,绝对禁止转载和其他不当用途。
[此贴子已经被作者于2008-11-24 21:17:50编辑过]

 回到顶部
帅哥哟,离线,有人找我吗?
xiangyangphi
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:154 积分:3528 威望:0 精华:0 注册:2006-10-19 10:20:13
  发帖心情 Post By:2007-11-8 9:33:43 [显示全部帖子]

以下是引用gudaimen在2007-11-05 15:41:31的发言:

可否将详细资料发到我邮箱:gudaimen@163.com.谢谢!

最详细的资料已经在这个上面了。如果想看样机,或者想焊几个产品看看,欢迎您到上海来,地址是:上海市东体育会路1091号901室,来之前请电13761604609联系。

 回到顶部
帅哥哟,离线,有人找我吗?
xiangyangphi
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:154 积分:3528 威望:0 精华:0 注册:2006-10-19 10:20:13
  发帖心情 Post By:2008-3-5 22:12:09 [显示全部帖子]

是否使用高精密焊锡设备,要看公司负责人的态度和有钱程度;要看公司服务的客户是谁。这个设备确实是绝大部分电声厂所不能问津的。不是什么人都用得起的。我们就是服务业内对焊锡品质要求严格、希望成就卓越产品品质的公司的。想想看,为什么AAC用的鬼东西,而您不用?呵呵,当然,我们欢迎不同声音。如果一个设备面世,说好说坏才是正常嘛!大家多多指正,我们好及时改正。


 回到顶部
帅哥哟,离线,有人找我吗?
xiangyangphi
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:154 积分:3528 威望:0 精华:0 注册:2006-10-19 10:20:13
  发帖心情 Post By:2008-3-13 8:55:59 [显示全部帖子]

有需要测试的朋友请联系我们,谢谢!

点胶机是MUSASHI SHOT 200S+IEI ACCURA DG,这个主流配置,焊锡机器人是APOLLO Seiko公司的Echo型号,专门做电声产品焊锡。

三环商事株式会社 上海代表处

地址:上海市虹口区东体育会路1091号

电话:021-65162738

传真:021-55384779

手机:13761604609

联系人:向阳

三环公司在电声行业,是点胶设备和精密焊锡设备最大销售商,我们能够提供一系列的电声设备和材料。


 回到顶部
帅哥哟,离线,有人找我吗?
xiangyangphi
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:154 积分:3528 威望:0 精华:0 注册:2006-10-19 10:20:13
  发帖心情 Post By:2008-7-30 9:55:33 [显示全部帖子]

 顶顶,顶上来,好让大家看看,哈哈.

 回到顶部
帅哥哟,离线,有人找我吗?
xiangyangphi
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:154 积分:3528 威望:0 精华:0 注册:2006-10-19 10:20:13
  发帖心情 Post By:2008-10-27 8:30:02 [显示全部帖子]

以下是引用jjxing在2008-10-26 08:45:33的发言:
能否焊纸盆表面的引出线???

手工能焊的话,用设备实现自动化焊锡可能问题不大。关键在于线的定位。另外,线的漆包层您打算如何解决导通问题?


 回到顶部
帅哥哟,离线,有人找我吗?
xiangyangphi
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:154 积分:3528 威望:0 精华:0 注册:2006-10-19 10:20:13
  发帖心情 Post By:2008-11-23 17:31:49 [显示全部帖子]

以下是引用quanheshan在2008-11-23 16:53:45的发言:

請問樓主:一臺機一個小時可以完成多少量?就以樓主提供的揚聲器為樣。
謝謝!

只能说个大概的数量,大约1500个产品。具体的数量要看焊盘镀层、是否做过电子微点焊和工装夹具水平。


 回到顶部
帅哥哟,离线,有人找我吗?
xiangyangphi
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:154 积分:3528 威望:0 精华:0 注册:2006-10-19 10:20:13
  发帖心情 Post By:2008-11-24 21:04:22 [显示全部帖子]

以下是引用wmemw在2008-11-23 22:34:59的发言:


请问搂主:

引线位置的固定比较麻烦,有没有好的办法?
该机器一天的8H的能力3是多少?

焊头的使用寿命是多少?

引线必须采取电子微点焊来固定,否则,这个设备就没有什么用处。
具体产能要根据不同工厂的具体情况来实际测试。不过大概数是7000-15000个成品,视焊点多少和焊盘大小来定。
焊头基本上使用5-10天没有问题,实际使用情况不同,寿命不一样。


 回到顶部
帅哥哟,离线,有人找我吗?
xiangyangphi
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:154 积分:3528 威望:0 精华:0 注册:2006-10-19 10:20:13
  发帖心情 Post By:2008-11-24 21:11:19 [显示全部帖子]

以下是引用wmemw在2008-11-23 22:34:59的发言:


请问搂主:

引线位置的固定比较麻烦,有没有好的办法?
该机器一天的8H的能力3是多少?

焊头的使用寿命是多少?

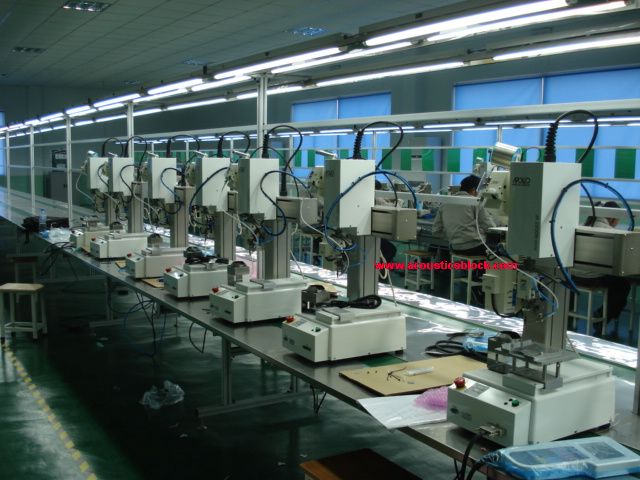

wmenw大虾,您如果有兴趣了解,能否请您留下联系方式,不过,目前正在使用这个设备的在山东、北京、常州和浙江嘉善都有比较知名的客户在使用。
