主题:ALNICO磁鐵的低音單體, 6.5"的, 布邊, SPL要達到92DB

帅哥哟,离线,有人找我吗?
sunshine001
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 抡板砖的
等级:新手上路 帖子:39 积分:625 威望:0 精华:0 注册:2007-4-7 19:24:17
ALNICO磁鐵的低音單體, 6.5"的, 布邊, SPL要達到92DB  发帖心情 Post By:2007-11-5 19:56:17 [只看该作者]

我需要作一款ALNICO磁鐵的低音單體, 6.5"的, 布邊, SPL要達到92DB, 25MM的音圈, 因為這種磁鐵現在不多見了, 請大家幫忙指點一下設計方向,(磁束老是不夠)


逆水行舟
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-11-6 18:58:08 [只看该作者]

上具体材料参数看看


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
sunshine001
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 抡板砖的
等级:新手上路 帖子:39 积分:625 威望:0 精华:0 注册:2007-4-7 19:24:17
  发帖心情 Post By:2007-11-7 13:57:18 [只看该作者]

 音圈: 內經25.47, 圈寬10.0,2L,DCR3.3OHM, KAPTON0.075

 布邊為W型, 加侗體全重6.5G, 重點在於如何使用ALNICO磁鐵做的內磁磁路, 關鍵在磁束



逆水行舟
 回到顶部
帅哥哟,离线,有人找我吗?
谁是谁的谁
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:29 积分:250 威望:0 精华:0 注册:2007-10-29 16:40:21
  发帖心情 Post By:2007-11-7 15:05:24 [只看该作者]

以下是引用sunshine001在2007-11-07 13:57:18的发言:

 音圈: 內經25.47, 圈寬10.0,2L,DCR3.3OHM, KAPTON0.075

 布邊為W型, 加侗體全重6.5G, 重點在於如何使用ALNICO磁鐵做的內磁磁路, 關鍵在磁束

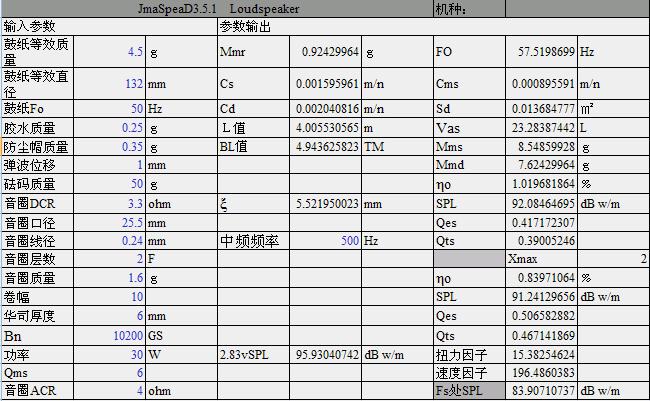

模拟如下供参考:


图片点击可在新窗口打开查看


门外汉!!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-11-7 19:42:14 [只看该作者]

楼上的兄弟,偶要起诉你侵犯偶的版权!


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
门外汉
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 虾兵
等级:新手上路 帖子:334 积分:2582 威望:0 精华:0 注册:2007-11-8 13:41:48
  发帖心情 Post By:2007-11-8 16:14:30 [只看该作者]

看了上面的模拟,只要磁隙里的磁通量达到10200GS即可!

楼主,磁路就不要小弟帮你模拟了吧!



沉默并不代表不会,沉默只是为了更好的低调!
 回到顶部
美女呀,离线,留言给我吧!
ffy
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:32 积分:458 威望:0 精华:0 注册:2007-11-5 16:14:39
  发帖心情 Post By:2007-11-9 21:57:00 [只看该作者]

请问用啥软件模拟的?

 回到顶部
帅哥哟,离线,有人找我吗?
小平头
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 HJZ
等级:蝙蝠侠 帖子:697 积分:8975 威望:0 精华:0 注册:2006-4-9 13:25:36
  发帖心情 Post By:2007-11-11 11:38:39 [只看该作者]

以下是引用jma在2007-11-07 19:42:14的发言:
楼上的兄弟,偶要起诉你侵犯偶的版权!

哈哈,这么好的软件,能发我用用么?

还是要出money才行的呀?



任凭风浪起,稳坐钓鱼台。
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-11-11 18:06:40 [只看该作者]

ALNICO的,10000GAUSS还是有点难。


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
门外汉
  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 虾兵
等级:新手上路 帖子:334 积分:2582 威望:0 精华:0 注册:2007-11-8 13:41:48
  发帖心情 Post By:2007-11-12 8:09:43 [只看该作者]

ALNICO磁铁最低牌号的Br:0.6~0.68T,最大磁能积9.0~10.0KJ/M^3,


沉默并不代表不会,沉默只是为了更好的低调!
