主题:受话器曲线,请大师指点

帅哥哟,离线,有人找我吗?
Acoustics
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-11-14 21:11:32 [显示全部帖子]

可能还是测试耳盖的问题。


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-11-27 17:07:31 [显示全部帖子]

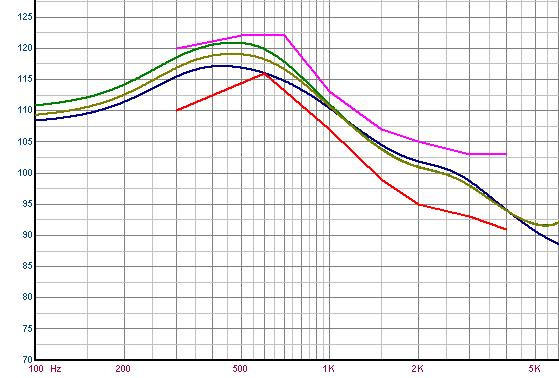

图片点击可在新窗口打开查看

也试了一下,勉强能达到几种不用要求的曲线(入框)



学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-11-27 17:13:48 [显示全部帖子]

褐色的为普通(常规,300-3.4K Hz)受话器平直曲线,绿色的为宽频(160-6.3K Hz)受话器平直曲线.



学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-11-27 17:19:57 [显示全部帖子]

深蓝色的为高泄漏用受话器(手机用)


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-11-30 9:07:52 [显示全部帖子]

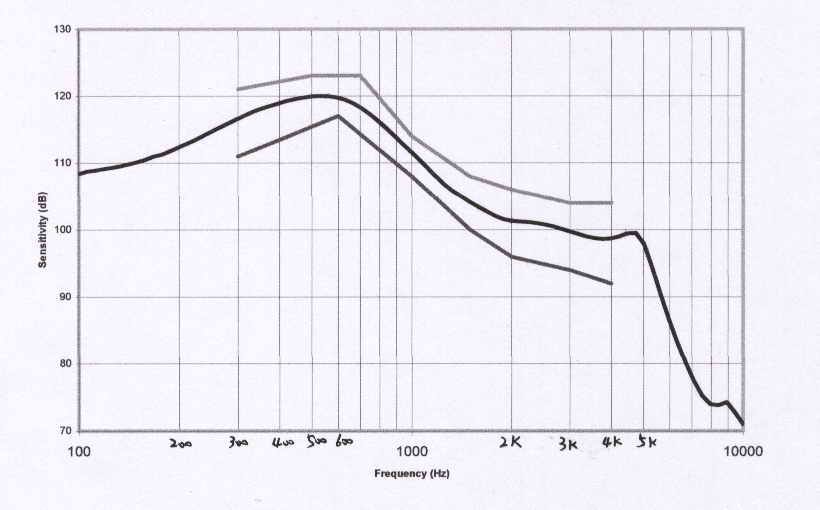

看看另一款:


图片点击可在新窗口打开查看



学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-11-30 9:15:41 [显示全部帖子]


图片点击可在新窗口打开查看

这是实际测量的曲线(B&K)



学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-11-30 9:17:59 [显示全部帖子]

前面的曲线,4K时略有差异(偏低了),但仍在框图内.


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-11-30 13:48:53 [显示全部帖子]

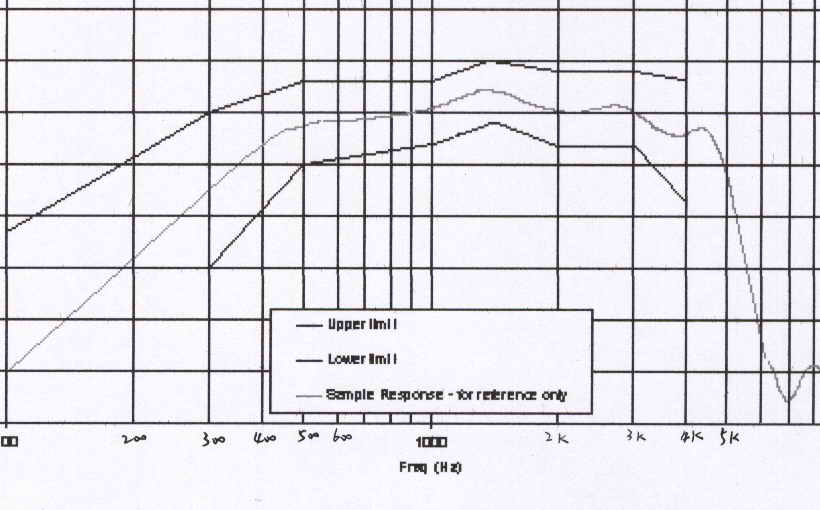

图片点击可在新窗口打开查看


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-11-30 14:42:07 [显示全部帖子]

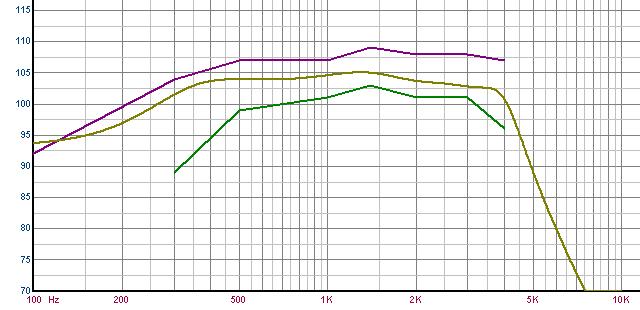

图片点击可在新窗口打开查看


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-11-30 17:24:26 [显示全部帖子]

50楼的几个峰是怎么回事?受话器是06*15的,Fo:450Hz
