主题：[求助]受话器音圈散圈问题

最近遇上受话器音圈散圈的问题，比较郁闷．退机和返修率估计有１％，音圈比较均匀的散开，线烧断了，有的受话器振膜明显的有被烧伤的痕迹，通过实验模拟这样的现象只有在直流电流１００ＭＡ以上才会出现，但是在受话器前端不可能出现３.２Ｖ以上的直流电压．

求助各位帮忙分析一下，或你们之前有没有遇见过类似的情况．

以前有一款受话器产品也是客户端经常出现烧毁现象,比较恼火

后来通过帮助客户分析,发现他们的机子经常出现莫名其妙的瞬间高压,导致产品烧毁

我想你应该在客户那里找找原因,我们公司也有这样的情况.

客户是福建的？

Remarks, 你能测到机子上有莫名其妙的瞬间高压? 是在哪种使用状态下会出现?可以经常重现吗,出现的频率高吗? 我们现在所有的机型都出现了同样的情况,不管是用哪家的受话器情况都一样,都说是大直流电流所至,但是就是找不到这个大电流,真的很想弄清楚到底这个大电流从哪里来的.Remarks能否介绍一下你烧毁喇叭的经验.feifei,你之前有没有遇过相同的问题.

zsmgz,我现在就是客户.但是找了一两个月还是找不到原因.

关注中。。。。

Change the voice coil material

音圈是什么漆包线绕制成型的?   我是专业做音圈的

我们使用的是松下和三洋的喇叭,他们的喇叭用在别家的手机上不会出现在这样的问题,还有另外两家供应商也是.所以应该不是受话器和音圈的问题.

这个要你们自己内部在手机上面查原因了;

不过,你可以拿RCE做相关的试验

在4V的电压下,馈给其一个正弦波信号,看其能承受多长时间

现在好一点的RCE都能够承受高电压长时间冲击,以至于其膜片都烧完了,但其音圈还未散圈和断线

最多颜色有变化

feifei说的很对,烧毁和散圈是两码事

我们现在就是在我们的手机上查不到原因,想让你分享一下你们上次给你们客户分析的原因是怎样的,他们的手机在什么情况下出现瞬间的高电压.

有这样的音圈?能说说是什么材质的,具体是什么回事,我可以要求供应商也使用这样的音圈.

我们做过类似的实验,就是4V的电压在受话器上(32ohm),5分钟内就会出现散圈的现象,好一点的喇叭(8ohm)能承受150mA的直流电流.

估计是以下几个原因:

1、大电流瞬间冲击；

2、低频或直流串扰；

3、高频噪声

应对措施：

1、增加带通滤波电路：100Hz-10KHz

2、增加限幅电路或其它过载保护

Acoustics,谢谢你的分析!

1、大电流瞬间冲击；- 你说的这个大电流应该是交流吧,我们做过实验,大的交流电流瞬间冲击后的损坏现象和目前的散圈现象相差比较大,是整个音圈和振膜完全变形,而音圈基本上不会散圈.

2、低频或直流串扰；- 直流部分的串扰很有可能,现象很相似. 低频部分可能性也比较小,因为手机受话器在300HZ以下衰减非常快,到150HZ基本响应为0.

3、高频噪声- 高频噪音能产生这么大的热量让音圈溶解掉吗?有类似的案例分享吗

应对措施：

1、增加带通滤波电路：100Hz-10KHz -- 我们现在受话器的带宽是300HZ~3400HZ,之外的部分响应很小

2、增加限幅电路或其它过载保护--我只知道有些较高端的音频功放有限幅功能,有推荐的使用在受话器上面的限幅和过载保护电路吗?非常感谢!

Acoustics,谢谢你的分析!

1、大电流瞬间冲击；- 你说的这个大电流应该是交流吧,我们做过实验,大的交流电流瞬间冲击后的损坏现象和目前的散圈现象相差比较大,是整个音圈和振膜完全变形,而音圈基本上不会散圈.

2、低频或直流串扰；- 直流部分的串扰很有可能,现象很相似. 低频部分可能性也比较小,因为手机受话器在300HZ以下衰减非常快,到150HZ基本响应为0.

3、高频噪声- 高频噪音能产生这么大的热量让音圈溶解掉吗?有类似的案例分享吗

应对措施：

1、增加带通滤波电路：100Hz-10KHz -- 我们现在受话器的带宽是300HZ~3400HZ,之外的部分响应很小

2、增加限幅电路或其它过载保护--我只知道有些较高端的音频功放有限幅功能,有推荐的使用在受话器上面的限幅和过载保护电路吗?非常感谢!

Acoustics,谢谢你的分析!

1、大电流瞬间冲击；- 你说的这个大电流应该是交流吧,我们做过实验,大的交流电流瞬间冲击后的损坏现象和目前的散圈现象相差比较大,是整个音圈和振膜完全变形,而音圈基本上不会散圈.

2、低频或直流串扰；- 直流部分的串扰很有可能,现象很相似. 低频部分可能性也比较小,因为手机受话器在300HZ以下衰减非常快,到150HZ基本响应为0.

3、高频噪声- 高频噪音能产生这么大的热量让音圈溶解掉吗?有类似的案例分享吗

应对措施：

1、增加带通滤波电路：100Hz-10KHz -- 我们现在受话器的带宽是300HZ~3400HZ,之外的部分响应很小

2、增加限幅电路或其它过载保护--我只知道有些较高端的音频功放有限幅功能,有推荐的使用在受话器上面的限幅和过载保护电路吗?非常感谢!

听说NOKIA也有这样的受话器散圈的现象,但是失效率为50PPM,我们比他们的大200倍.他们也正在找原因...


手机受话器在300HZ以下衰减非常快,到150HZ基本响应为0.

这仅仅是指声压频响而言。

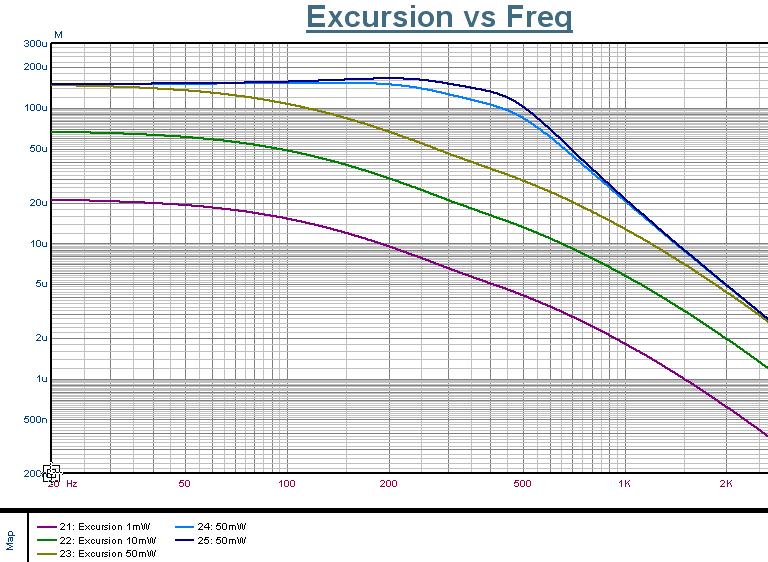

实际振幅，在低频时是较大的。当然，这种状态容易断线。
