主题:这样双磁的目的??

帅哥哟,离线,有人找我吗?
ALI-SKY
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 SPL
等级:新手上路 帖子:79 积分:617 威望:0 精华:0 注册:2007-11-1 20:02:40
这样双磁的目的??  发帖心情 Post By:2008-7-17 16:44:00 [只看该作者]

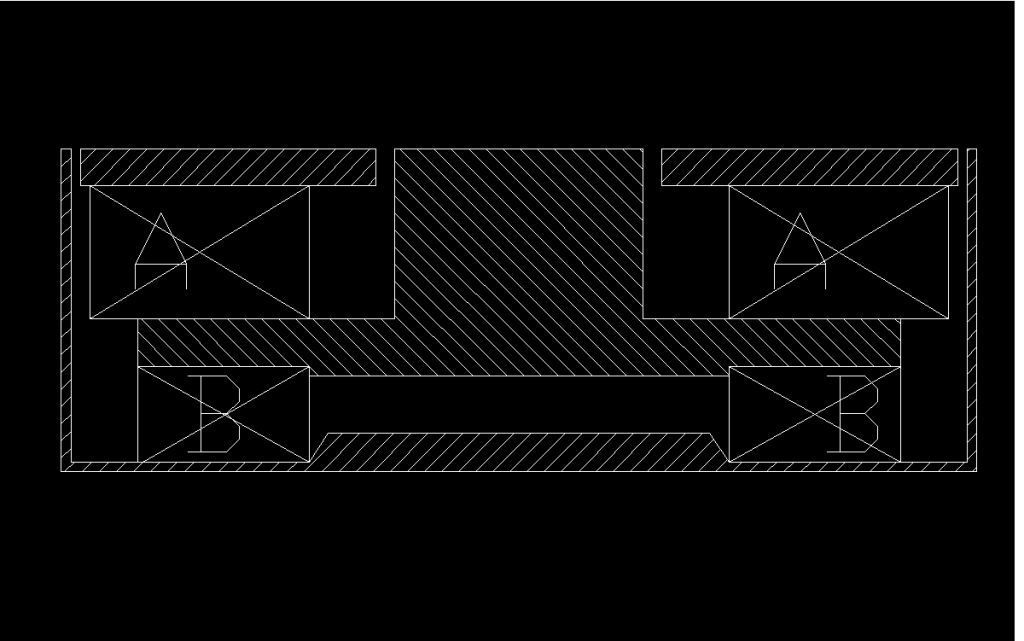

大家看看,这样的双磁设计的目的;
  1、是为了增加B值吗?两个磁铁是同向放置还是反向放置??在FEMM上模拟B值并没有增加多少,反而比单磁的还要小;
  2、可能有防漏磁目的,但是认为这样防漏磁会降低有用的B值,会吗?

高手请发言!
图片点击可在新窗口打开查看


       查找问题---挖地三尺
     解决问题--釜底抽薪
     避免问题--未雨绸缪

 回到顶部
帅哥哟,离线,有人找我吗?
glaive
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:黑侠 帖子:395 积分:4921 威望:0 精华:0 注册:2006-4-3 21:47:03
  发帖心情 Post By:2008-7-17 19:19:21 [只看该作者]

主要的目的应该是为了防磁

 回到顶部
帅哥哟,离线,有人找我吗?
jsnj_lu
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 上户丹三
等级:新手上路 帖子:283 积分:3522 威望:0 精华:0 注册:2005-12-14 10:18:53
  发帖心情 Post By:2008-7-18 7:51:29 [只看该作者]

为了防磁,

两个磁铁是反向放置.

防漏磁会不会降低有用的B值。

图片点击可在新窗口打开查看



虚心学习,真诚求教!!
 回到顶部
帅哥哟,离线,有人找我吗?
ldb202020
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:黑侠 帖子:389 积分:4986 威望:0 精华:0 注册:2007-4-8 21:36:32
  发帖心情 Post By:2008-7-18 8:10:27 [只看该作者]

以下是引用jsnj_lu在2008-07-18 07:51:29的发言:

为了防磁,

两个磁铁是反向放置.

防漏磁会不会降低有用的B值。

图片点击可在新窗口打开查看

防磁,还可提高B值!


 回到顶部
帅哥哟,离线,有人找我吗?
sz_zym
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:职业侠客 帖子:101 积分:2705 威望:0 精华:0 注册:2005-10-31 13:29:52
  发帖心情 Post By:2008-7-18 9:07:22 [只看该作者]

防磁,还可提高B值,楼主在FEMM上模拟B值并没有增加多少,反而比单磁的还要小,应是磁方向没调对.



钕铁硼磁铁制造专家————世界因你而动听
联系电话:13926595495
QQ:529628416
 回到顶部
帅哥哟,离线,有人找我吗?
pys8302
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 喇叭工程师
等级:新手上路 帖子:133 积分:2095 威望:0 精华:0 注册:2007-3-1 16:27:41
  发帖心情 Post By:2008-7-18 9:23:29 [只看该作者]

我试过的,外磁加副磁和内磁加副磁都是一样的增加B值,
   可能是你的磁场方向没有搞对,方向一个向上,一个向下

 回到顶部
帅哥哟,离线,有人找我吗?
ALI-SKY
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 SPL
等级:新手上路 帖子:79 积分:617 威望:0 精华:0 注册:2007-11-1 20:02:40
  发帖心情 Post By:2008-7-18 11:23:37 [只看该作者]

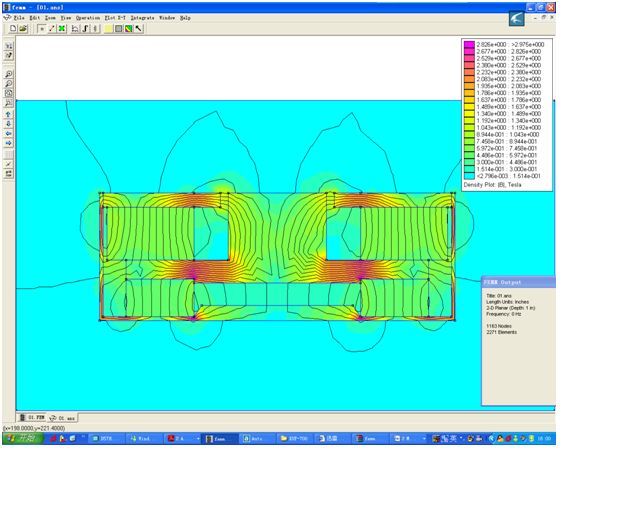

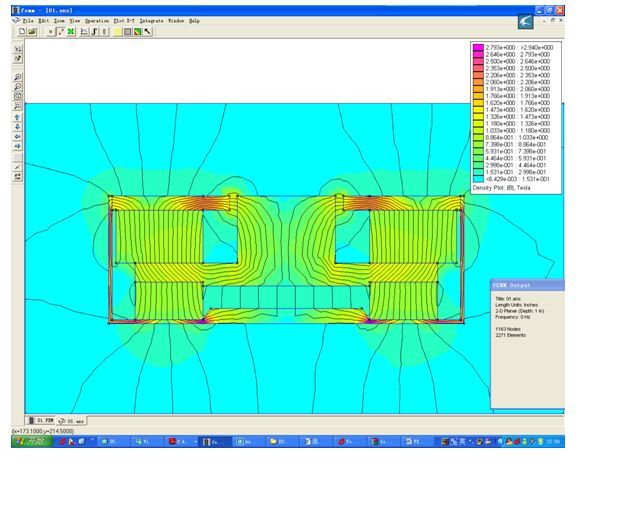

从FEMM模拟的磁场线可以看出,在有效B的处颜色来看是差不多;认为对增加有用B值并不明显;从磁场线的路径也可以看出,副磁对主磁没有帮助多少;
从防磁线来看,反向放置明显要比同向放置漏磁少;

图片点击可在新窗口打开查看

图片点击可在新窗口打开查看


       查找问题---挖地三尺
     解决问题--釜底抽薪
     避免问题--未雨绸缪

 回到顶部
帅哥哟,离线,有人找我吗?
ALI-SKY
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 SPL
等级:新手上路 帖子:79 积分:617 威望:0 精华:0 注册:2007-11-1 20:02:40
  发帖心情 Post By:2008-7-18 11:25:48 [只看该作者]

同样可以看出,在外防磁套筒上的磁场浪费太多了;


       查找问题---挖地三尺
     解决问题--釜底抽薪
     避免问题--未雨绸缪

 回到顶部
帅哥哟,离线,有人找我吗?
半通水
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 校长
等级:新手上路 帖子:188 积分:1281 威望:0 精华:0 注册:2008-6-12 22:33:24
  发帖心情 Post By:2008-7-18 20:45:41 [只看该作者]

磁短路好严重。!



而后,做一个简单的人
 回到顶部
帅哥哟,离线,有人找我吗?
钟敏
  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 飛翔的魚
等级:侠之大者 帖子:160 积分:1675 威望:0 精华:0 注册:2005-11-14 8:35:45
  发帖心情 Post By:2008-7-22 11:37:13 [只看该作者]

这个磁路设计有问题!
