主题:[原创] 自制新款书架箱FC1与B&W CDM1的初步测试比较

帅哥哟,离线,有人找我吗?
diva
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:122 积分:860 威望:0 精华:0 注册:2008-8-22 8:06:43
[原创] 自制新款书架箱FC1与B&W CDM1的初步测试比较  发帖心情 Post By:2008-8-28 16:33:40 [只看该作者]

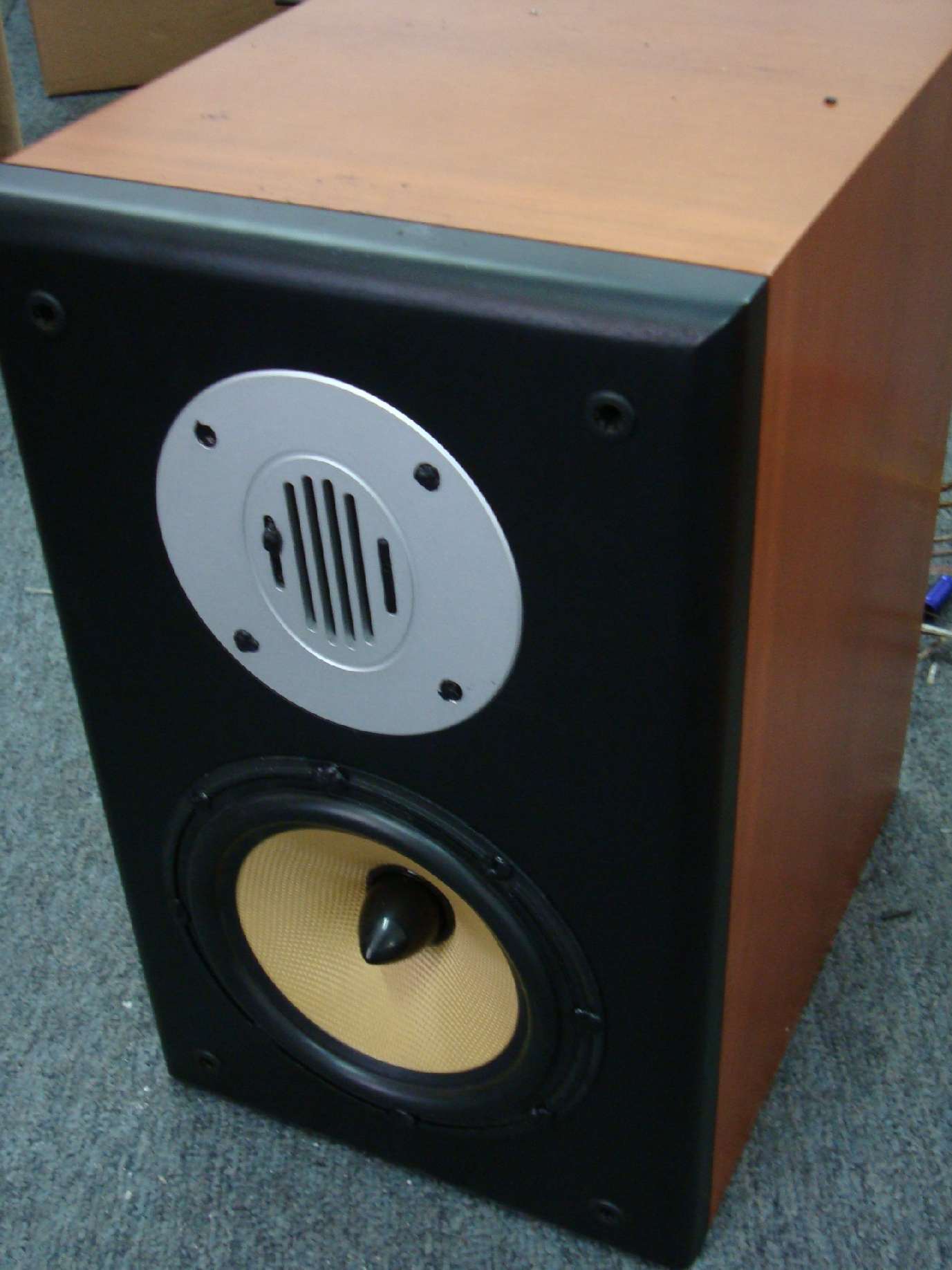

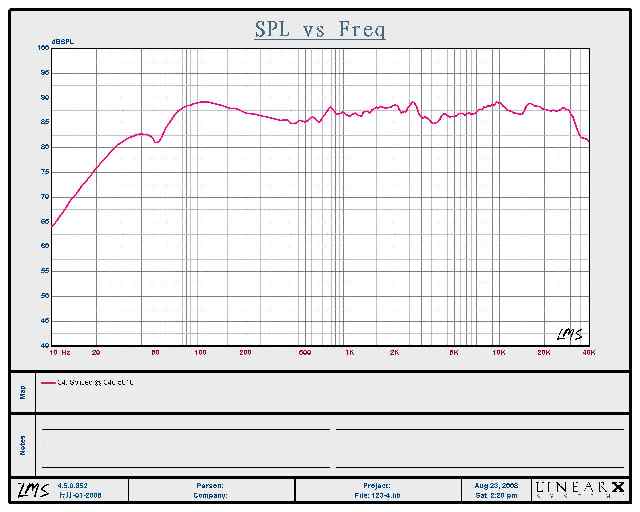

大家好!这是我刚弄完的书架箱FC1和B&WCDM1的测试对比,请各位赐教
图片点击可在新窗口打开查看

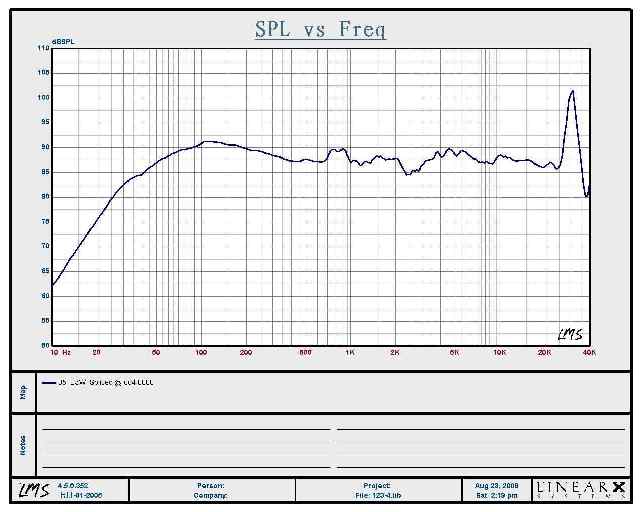

图片点击可在新窗口打开查看此主题相关图片如下:b&wcdm1用5db显示 的频响曲线图.jpg
图片点击可在新窗口打开查看



努力工作赚钱,赚到钱好买好音响!
 回到顶部
帅哥哟,离线,有人找我吗?
ZY
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:黑侠 帖子:507 积分:7144 威望:0 精华:0 注册:2006-4-15 21:25:26
  发帖心情 Post By:2008-8-29 11:34:27 [只看该作者]

FC1低频为什么有谷,B&WCDM1高频为什么有峰?


自以为是
 回到顶部
帅哥哟,离线,有人找我吗?
xj
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 野兔帮-书记
等级:版主 帖子:1149 积分:10316 威望:2 精华:10 注册:2005-10-31 9:38:55
  发帖心情 Post By:2008-8-29 11:59:04 [只看该作者]

楼上的同学.
M1的高音应该是金属膜片,前面没加等化器.
FC1 低频段如果测试没有问题,感觉低频的调谐有些问题.
900-1000HZ之间是否是测试的问题?怎么都有一个小峰.
而FC1在3K区域,应该是属于分频接合的问题,所以看起来有些峰谷.



野兔帮CEO
 回到顶部
帅哥哟,离线,有人找我吗?
DAAS
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 野兔帮--组织部长
等级:版主 帖子:877 积分:7027 威望:1 精华:10 注册:2005-11-2 19:06:06
  发帖心情 Post By:2008-9-4 14:39:45 [只看该作者]

以下是引用Liangheo在2008-09-03 01:27:30的发言:
低频的谷可能和箱体结构有关,也许是箱体的结构造成了在谷点附近的相位发生波动。
背开倒相孔?


野兔帮-南声第一个帮派
立志吃尽南声免费野菜
 回到顶部
帅哥哟,离线,有人找我吗?
imxp
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 野兔新任书记员
等级:版主 帖子:809 积分:14423 威望:2 精华:10 注册:2005-11-6 0:00:34
  发帖心情 Post By:2008-9-8 15:19:43 [只看该作者]

算算声波波长,背开的话,可能造成如此大影响吗?


你在楼上拍板砖,拍板砖人在楼下拍你。

 回到顶部
帅哥哟,离线,有人找我吗?
etboy
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 狗王一号
等级:新手上路 帖子:51 积分:565 威望:0 精华:0 注册:2007-11-19 10:29:19
  发帖心情 Post By:2008-9-10 22:35:33 [只看该作者]

相位咋样呢?



大声压,低失真,良好的听感与平滑的相位及频响曲线,偶的追求与目标
 回到顶部
帅哥哟,离线,有人找我吗?
diva
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:122 积分:860 威望:0 精华:0 注册:2008-8-22 8:06:43
  发帖心情 Post By:2008-9-24 8:53:49 [只看该作者]

谢谢各位赐教!测试是没有问题的!相同条件测试的,FC1是被开口的。现在我的问题是在不改变频响曲线的前提下如何把阻抗曲线弄平直???

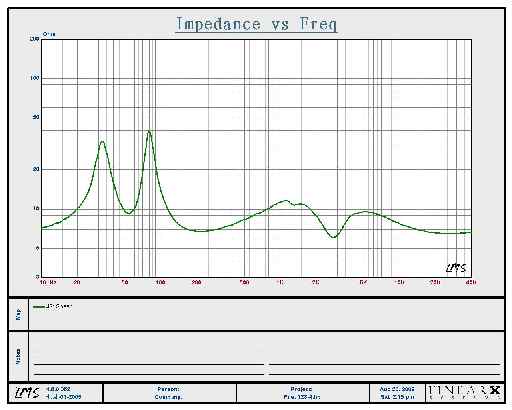

图片点击可在新窗口打开查看此主题相关图片如下:fc1 的阻抗曲线图.jpg
图片点击可在新窗口打开查看

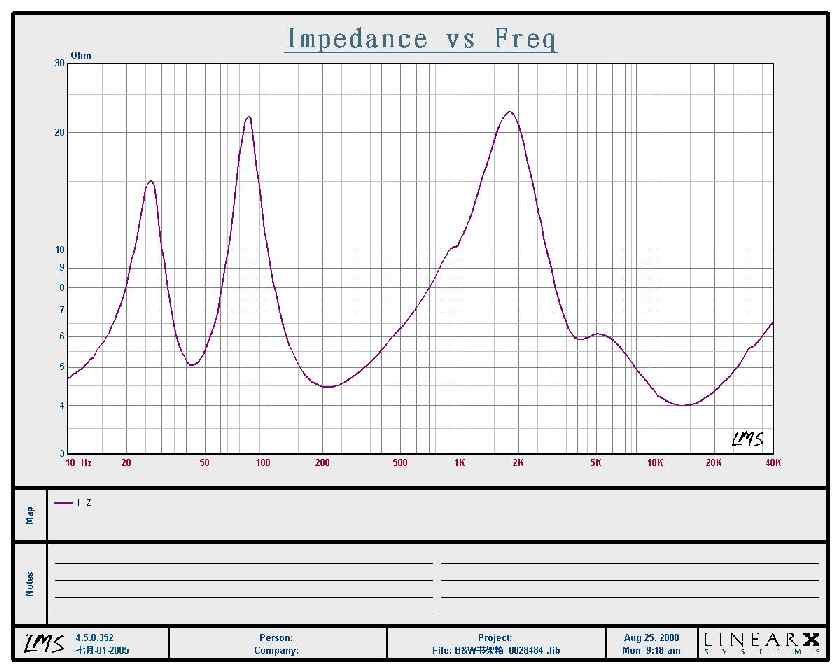

图片点击可在新窗口打开查看此主题相关图片如下:b&w cdment z.jpga.jpg
图片点击可在新窗口打开查看


努力工作赚钱,赚到钱好买好音响!
 回到顶部
帅哥哟,离线,有人找我吗?
diva
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:122 积分:860 威望:0 精华:0 注册:2008-8-22 8:06:43
  发帖心情 Post By:2008-9-24 9:04:58 [只看该作者]

补图

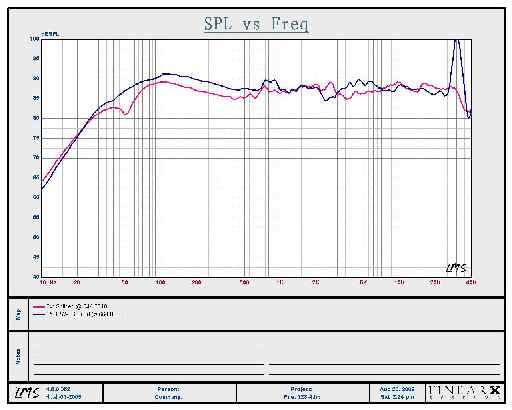

图片点击可在新窗口打开查看此主题相关图片如下:fc1和 b&w cdm1nt的频响曲线比较.jpga.jpg
图片点击可在新窗口打开查看


图片点击可在新窗口打开查看


努力工作赚钱,赚到钱好买好音响!
 回到顶部
美女呀,离线,留言给我吧!
钟灵
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:1041 积分:7135 威望:0 精华:0 注册:2008-7-8 10:40:29
  发帖心情 Post By:2008-9-24 10:35:24 [只看该作者]

把阻抗曲线弄平直???

 回到顶部
帅哥哟,离线,有人找我吗?
DAAS
  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 野兔帮--组织部长
等级:版主 帖子:877 积分:7027 威望:1 精华:10 注册:2005-11-2 19:06:06
  发帖心情 Post By:2008-9-25 11:02:44 [只看该作者]

以下是引用diva在2008-09-24 08:53:49的发言:
谢谢各位赐教!测试是没有问题的!相同条件测试的,FC1是被开口的。现在我的问题是在不改变频响曲线的前提下如何把阻抗曲线弄平直???


图片点击可在新窗口打开查看此主题相关图片如下:fc1 的阻抗曲线图.jpg
图片点击可在新窗口打开查看



图片点击可在新窗口打开查看此主题相关图片如下:b&w cdment z.jpga.jpg
图片点击可在新窗口打开查看

单元装箱测试的spl,imp丢过来,偶捣鼓捣鼓.

btw:看来背开孔偶没猜错.hohoho

[此贴子已经被作者于2008-09-25 11:05:09编辑过]


野兔帮-南声第一个帮派
立志吃尽南声免费野菜
 回到顶部
帅哥哟,离线,有人找我吗?
diva
  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:122 积分:860 威望:0 精华:0 注册:2008-8-22 8:06:43
  发帖心情 Post By:2008-9-26 17:30:54 [只看该作者]

谢谢!我整里好后给你!请赐教!


努力工作赚钱,赚到钱好买好音响!
 回到顶部
帅哥哟,离线,有人找我吗?
diva
  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:122 积分:860 威望:0 精华:0 注册:2008-8-22 8:06:43
  发帖心情 Post By:2008-9-27 11:16:07 [只看该作者]

俺把单元装箱测试的spl,imp丢过来,请大虾捣鼓捣鼓.


努力工作赚钱,赚到钱好买好音响!
 回到顶部
帅哥哟,离线,有人找我吗?
diva
  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:122 积分:860 威望:0 精华:0 注册:2008-8-22 8:06:43
  发帖心情 Post By:2008-9-27 11:16:48 [只看该作者]

俺把单元装箱测试的spl,imp丢过来,请大虾捣鼓捣鼓


努力工作赚钱,赚到钱好买好音响!
 回到顶部
帅哥哟,离线,有人找我吗?
diva
  14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:122 积分:860 威望:0 精华:0 注册:2008-8-22 8:06:43
  发帖心情 Post By:2008-9-27 11:19:56 [只看该作者]

俺把单元装箱测试的spl,imp丢过来,请大虾捣鼓捣鼓
 下载信息  [文件大小:   下载次数: ]
图片点击可在新窗口打开查看点击浏览该文件:55.rar



努力工作赚钱,赚到钱好买好音响!
 回到顶部
帅哥哟,离线,有人找我吗?
yunshi2008
  15楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:61 积分:685 威望:0 精华:0 注册:2008-2-24 20:45:26
  发帖心情 Post By:2008-9-27 11:20:50 [只看该作者]

学习了 过两天 把我做的也发上来

 回到顶部
帅哥哟,离线,有人找我吗?
etboy
  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 狗王一号
等级:新手上路 帖子:51 积分:565 威望:0 精华:0 注册:2007-11-19 10:29:19
  发帖心情 Post By:2008-9-28 10:57:27 [只看该作者]

以下是引用diva在2008-09-27 11:16:07的发言:
俺把单元装箱测试的spl,imp丢过来,请大虾捣鼓捣鼓.

请告知 各单元的 X, Y Z位置



大声压,低失真,良好的听感与平滑的相位及频响曲线,偶的追求与目标
 回到顶部
帅哥哟,离线,有人找我吗?
diva
  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:122 积分:860 威望:0 精华:0 注册:2008-8-22 8:06:43
  发帖心情 Post By:2008-9-28 11:24:14 [只看该作者]

全部用2.83V/1M  测的!可以打开LMS附件看看!


努力工作赚钱,赚到钱好买好音响!
 回到顶部
帅哥哟,离线,有人找我吗?
etboy
  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 狗王一号
等级:新手上路 帖子:51 积分:565 威望:0 精华:0 注册:2007-11-19 10:29:19

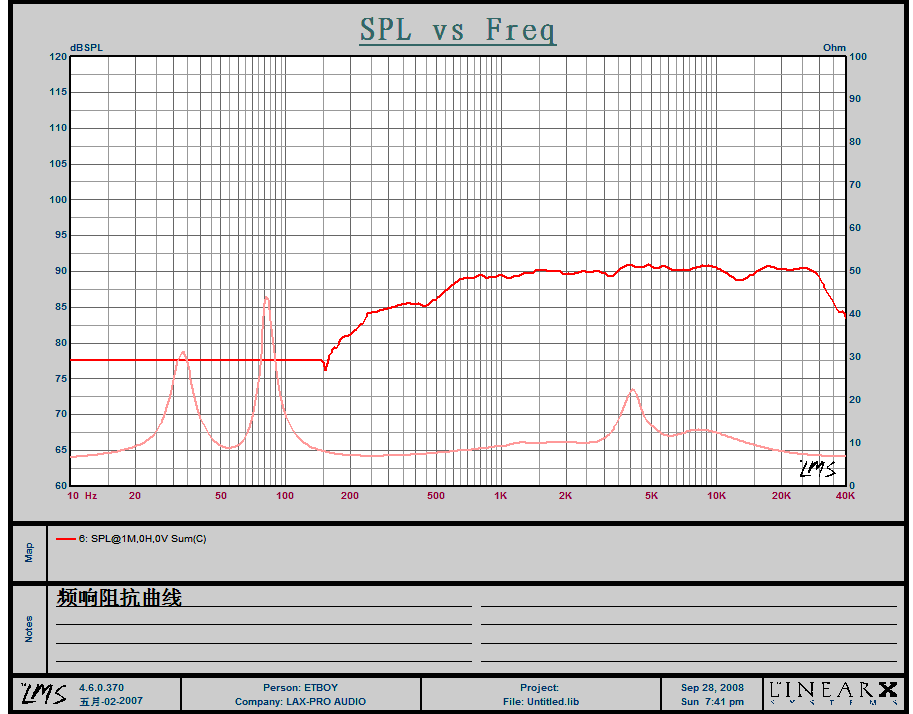

不知道楼主要求阻抗正负几欧姆之内呢  发帖心情 Post By:2008-9-28 19:45:42 [只看该作者]


图片点击可在新窗口打开查看
 下载信息  [文件大小:   下载次数: ]
图片点击可在新窗口打开查看点击浏览该文件:leap模拟.rar

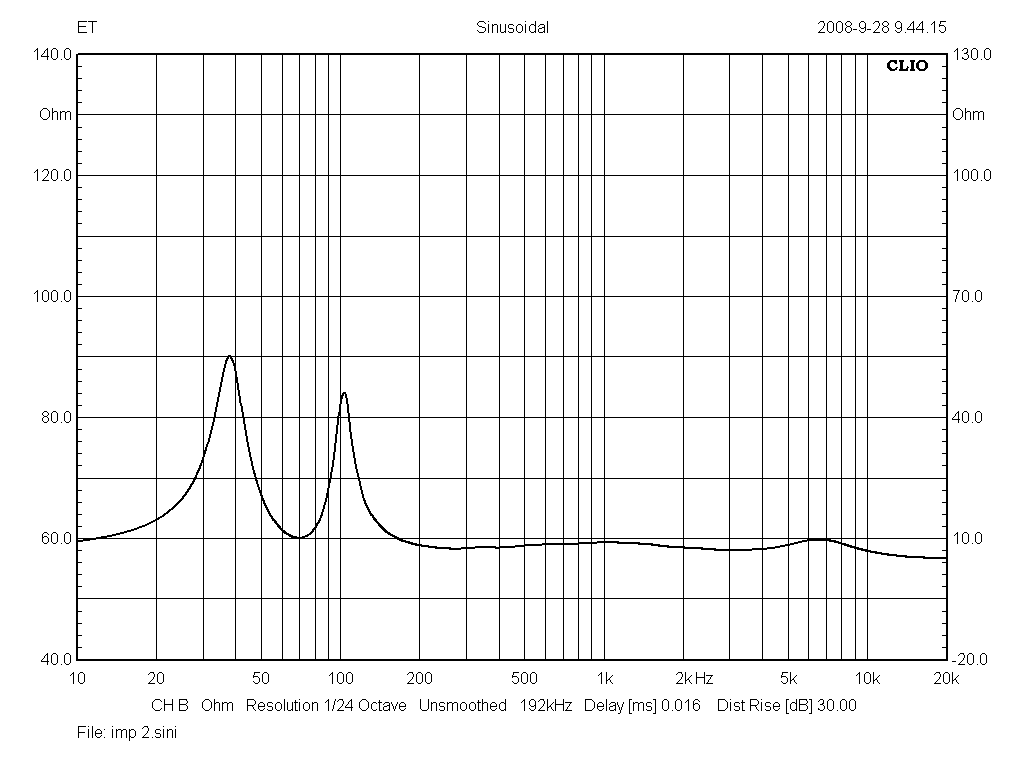

图片点击可在新窗口打开查看要是有楼上的实物的话,阻抗调到像这个曲线是没问题的,请问你的频响相位正负多少度呀
[此贴子已经被作者于2008-09-28 19:51:10编辑过]


大声压,低失真,良好的听感与平滑的相位及频响曲线,偶的追求与目标
 回到顶部
帅哥哟,离线,有人找我吗?
etboy
  19楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 狗王一号
等级:新手上路 帖子:51 积分:565 威望:0 精华:0 注册:2007-11-19 10:29:19
  发帖心情 Post By:2008-9-28 19:59:46 [只看该作者]

以下是引用diva在2008-09-28 11:24:14的发言:
全部用2.83V/1M  测的!可以打开LMS附件看看!

低音单元装箱滴么?在500往下掉了很多



大声压,低失真,良好的听感与平滑的相位及频响曲线,偶的追求与目标
 回到顶部
帅哥哟,离线,有人找我吗?
diva
  20楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:122 积分:860 威望:0 精华:0 注册:2008-8-22 8:06:43
  发帖心情 Post By:2008-10-4 11:18:19 [只看该作者]

以下是引用etboy在2008-09-28 19:45:42的发言:

图片点击可在新窗口打开查看
 下载信息  [文件大小:94.1 KB  下载次数:0]
图片点击可在新窗口打开查看点击浏览该文件:leap模拟.rar


图片点击可在新窗口打开查看要是有楼上的实物的话,阻抗调到像这个曲线是没问题的,请问你的频响相位正负多少度呀
[此贴子已经被作者于2008-09-28 19:51:10编辑过]

谢谢大虾!因为不是在消声室内测的低音喇叭,加之近场没有测!此底音的FO等于38Hz 8欧姆!

[此贴子已经被作者于2008-10-04 13:42:38编辑过]


努力工作赚钱,赚到钱好买好音响!
 回到顶部
