主题：令人头痛的失真

看样子不是膜片的形状的因素（改善膜片形状无效？）所引起的。
会不会是音圈口径太大造成的？

这个失真有意思，顶起来！

另ALEOKY朋友说的擦圈造成的，难道擦圈真的能造成3.5KHZ处的失真？

此话不无道理，但是也不是绝对！
以前有一款2030的产品，通过打胶水抑制了在4KHZ处的失真峰（小试几个是得到了改善），但是批量时就没有特显胶水抑制失真的效果。
偶也抑制有个疑问想请教兄弟：对于下面震动时扭曲的膜片，胶水应该涂在什么位置上好？


既然楼主的膜片还是跑道形圆音圈的膜片，那么楼主的膜片一定是别出心裁的膜片。
赞同国名说的，不考虑实际, 依葫芦画瓢照搬以往的设计(认为斜压花纹是解决失真的万能灵药).

实际中测试了很多跑道音圈的跑道形的SPEAKER，在THD曲线上4K~8KHz之间还是有很多峰值的。
但是令人奇怪的是只有两款14X20的THD曲线从2KHz~10KHz没有峰值，并且THD均在2%以下。
更令人费解的是，这两款1420的音圈的规格并不相同，难道跑道形的喇叭用跑道形的音圈尺寸有一定的关系？或者说有一定的比例？

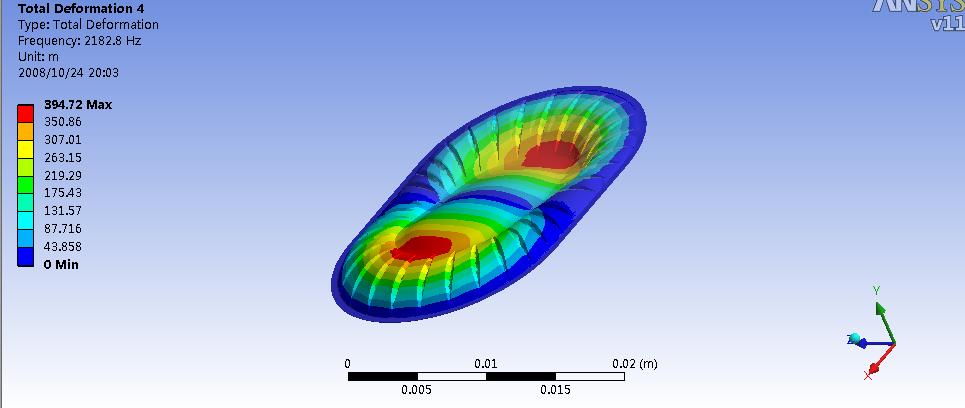

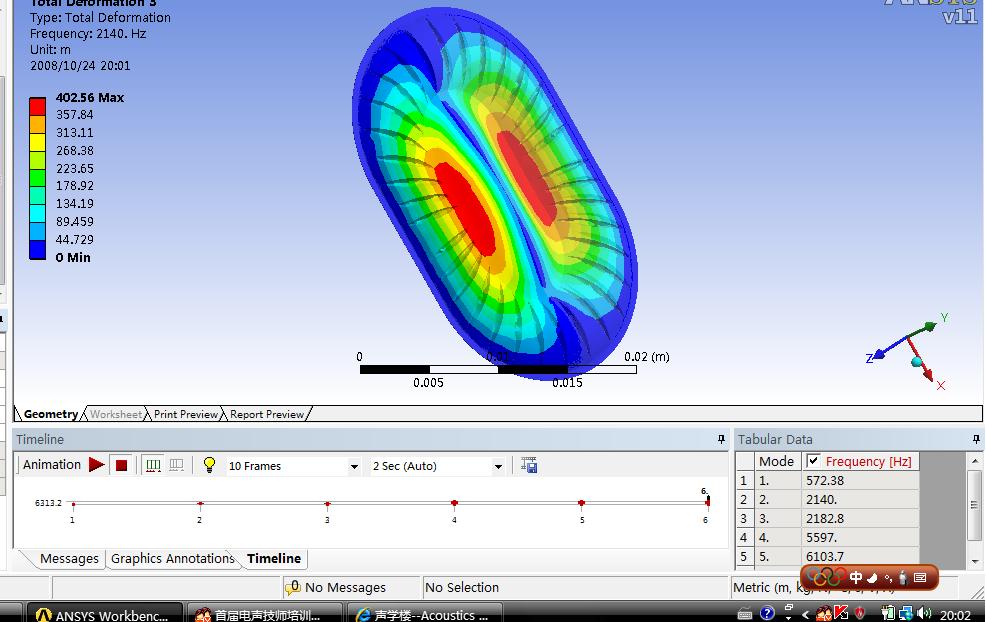

下面偶仿真了一款2030的跑道音圈的膜片，但是还是有膜片整天扭曲的情况。将膜片材质的厚度改变后只是将膜片整体扭曲的频率改变了而已。

望国明大师指点迷津！




有时候失真也会玩捉迷藏！ 定量设计失真是不可能的，如何管控失真？
