主题：各类耳机的仿真和设计
帅哥哟，离线，有人找我吗？
水仙
 小大  1楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		各类耳机的仿真和设计  发帖心情 Post By：2008-11-3 22:43:01 [显示全部帖子]

出题
[此贴子已经被作者于2008-11-03 22:45:13编辑过]

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2008-11-3 22:52:10 [显示全部帖子]

包括入耳式，耳罩式等


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2008-11-4 9:40:34 [显示全部帖子]

各类耳机的集总参数系统的详细模型在C.A.Poldy先生在《Loudspeaker and headphone handbook》的《Headphone》一章

正是看到此篇文章,才有感而发.
国内搞定量设计和分析的太少了.

baker言之有理,准确的声学参数比较难以获得.

但国内那么些企业,有些规模还是很大,不进行真正的设计而是纯粹模仿,进步和突破难!
[此贴子已经被作者于2011-12-16 14:26:43编辑过]

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2010-1-11 17:05:59 [显示全部帖子]


图片点击可在新窗口打开查看

声学负载部分


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2010-1-11 17:10:45 [显示全部帖子]


图片点击可在新窗口打开查看

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  6楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2010-7-23 12:21:37 [显示全部帖子]

以下是引用心动在2008-11-12 16:07:53的发言：
94.发觉搞耳机研究的太少了

其实圈内做耳机的同行很多.

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  7楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2010-8-21 14:39:37 [显示全部帖子]

楼上的厉害！


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  8楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2010-11-20 8:45:49 [显示全部帖子]


图片点击可在新窗口打开查看

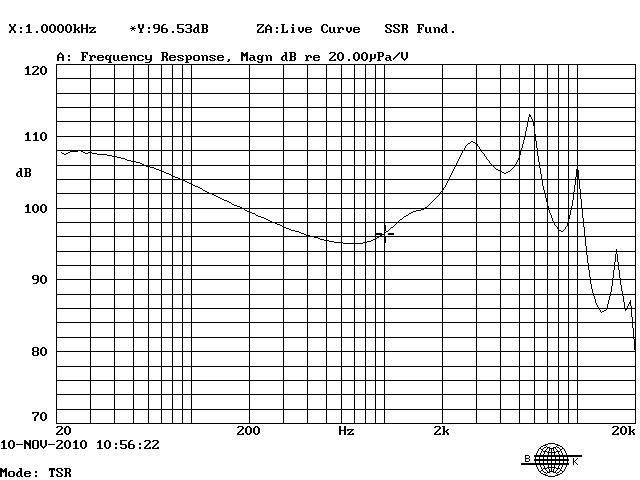

近日也测试了几款耳机,测试电压都是100mV,用的人工头(躯干)加B&K仪器.

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  9楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2010-11-20 8:48:19 [显示全部帖子]

曲线跟老鹰的基本相似(尤其是高频峰点频率的位置).



声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  10楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2010-11-20 8:50:38 [显示全部帖子]


图片点击可在新窗口打开查看

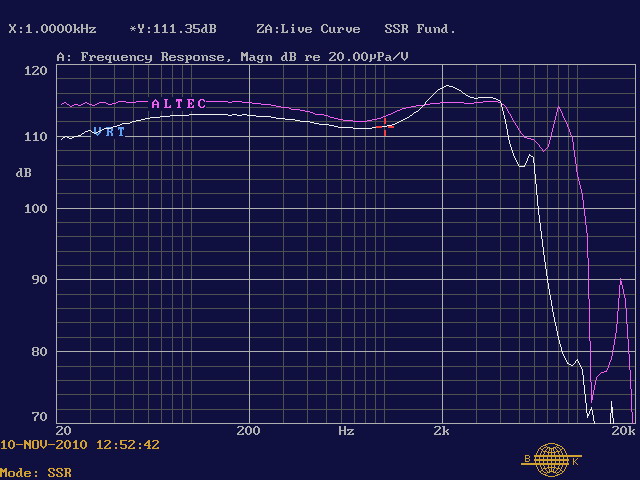

这也是入耳式, 但单元不同, 对比上面的曲线, 差异很大(测试条件相同)

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  11楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2010-11-25 15:44:40 [显示全部帖子]

看来圈内还是有做动铁耳机的朋友!


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  12楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2010-11-25 15:45:24 [显示全部帖子]

以下是引用水仙在2010-11-20 08:45:49的发言：


图片点击可在新窗口打开查看



近日也测试了几款耳机,测试电压都是100mV,用的人工头(躯干)加B&K仪器.



这是动圈单元,入耳式耳机.

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  13楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-2-18 9:45:11 [显示全部帖子]

《Loudspeaker and ehadphone handbook》 中耳机仿真的软件是MICROCAP。


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  14楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-6-1 10:42:51 [显示全部帖子]

以下是引用自找苦吃在2011-02-22 17:31:33的发言：

其实仿真软件真的不重要，只要能解线性微分方程的软件都可以，Spice,Pspice,Isspice,simetrix/simplis,MATLAB,抑或Saber。

自己熟悉或喜欢哪个软件就用哪个。microcap也是众多spice软件中的一种。



说得有道理，工具不是最重要，重要的是原理和细节。

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  15楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-12-16 14:29:12 [显示全部帖子]

Loudspeaker and Headphone Handbook



此书网上可以找到, 也在声学楼QQ群里共享过.

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  16楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2013-1-21 16:52:25 [显示全部帖子]

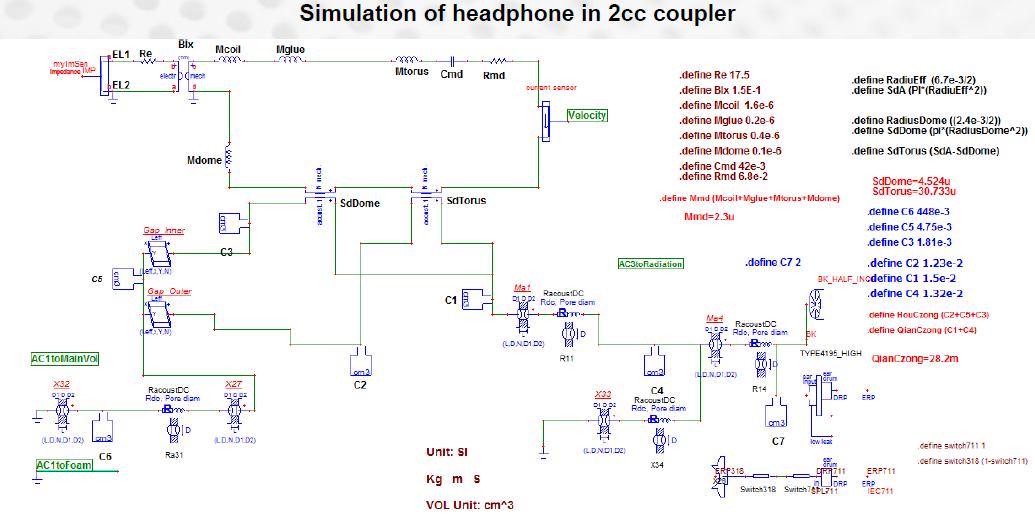

给个例子：






图片点击可在新窗口打开查看

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  17楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2013-1-22 10:14:19 [显示全部帖子]

C7是2CC耦合腔。（IEC126）


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  18楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2019-11-8 21:33:48 [显示全部帖子]

过去了十多年，现在仿真相对而言比较普及或者深入人心了。
