主题：受话器（高频高了）
美女呀，离线，留言给我吧！
AYING912
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：162 积分：2122 威望：0 精华：0 注册：2006-1-20 12:41:24 		受话器（高频高了）  发帖心情 Post By：2006-6-14 17:00:43 [只看该作者]

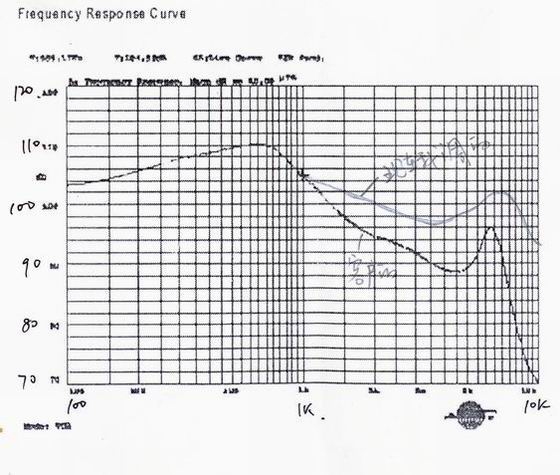

受话器，高频高了，客户的曲线在1~3K之间下降比较快，我用的25u的PET膜片，100~1K可以合得上，但是高频相对客户的曲线平了点，在1-3K下降没有客户曲线快，各位XD，帮忙看看往那个方向调比较好。


此主题相关图片如下：
按此在新窗口浏览图片
[此贴子已经被作者于2006-06-17 11:17:51编辑过]
 回到顶部
帅哥哟，离线，有人找我吗？
xiaoxinhua
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：228 积分：4804 威望：0 精华：0 注册：2005-10-31 9:48:50 		  发帖心情 Post By：2006-6-14 17:25:29 [只看该作者]

没有曲线,请上传并注明测试状态.好让大家提建议.

 回到顶部
帅哥哟，离线，有人找我吗？
wlq007
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：新手上路 帖子：121 积分：1045 威望：0 精华：0 注册：2006-6-13 16:08:41 		[灌水]广东...江门...请进  发帖心情 Post By：2006-6-16 15:22:04 [只看该作者]

调整膜片中间的凸出部分尺寸就可以了
 回到顶部
美女呀，离线，留言给我吧！
AYING912
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：162 积分：2122 威望：0 精华：0 注册：2006-1-20 12:41:24 		  发帖心情 Post By：2006-6-16 17:34:55 [只看该作者]

为何我曲线上上来了看不见呢，明明传上来了，我还重新登陆看了的
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6538 积分：51138 威望：10 精华：39 注册：2005-10-28 8:32:06 		关于南大学习中的一点小问题  发帖心情 Post By：2006-6-16 20:26:26 [只看该作者]

对不起，论坛维护时昨天的贴子都没了，重新上传一下吧！


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
美女呀，离线，留言给我吧！
AYING912
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：162 积分：2122 威望：0 精华：0 注册：2006-1-20 12:41:24 		  发帖心情 Post By：2006-6-17 11:31:44 [只看该作者]

我将曲线上上去了，大家发表一下吧！

 回到顶部
美女呀，离线，留言给我吧！
AYING912
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：162 积分：2122 威望：0 精华：0 注册：2006-1-20 12:41:24 		  发帖心情 Post By：2006-6-20 18:16:36 [只看该作者]

a曲线上来了，怎么就没有什么人上来聊呢，大家积极发言吧

 回到顶部
帅哥哟，离线，有人找我吗？
xiaoxinhua
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：228 积分：4804 威望：0 精华：0 注册：2005-10-31 9:48:50 		  发帖心情 Post By：2006-6-21 13:47:53 [只看该作者]

不知道你的设计方案,随便聊聊.

方法有很多种,均可试下:

1,音圈加重.(改粗漆包线等)

2,降低整体灵敏度,再减轻阻尼.

3,试膜片.
 回到顶部
美女呀，离线，留言给我吧！
AYING912
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：162 积分：2122 威望：0 精华：0 注册：2006-1-20 12:41:24 		  发帖心情 Post By：2006-6-24 17:46:52 [只看该作者]

以下是引用xiaoxinhua在2006-06-21 13:47:53的发言：

不知道你的设计方案,随便聊聊.

方法有很多种,均可试下:

1,音圈加重.(改粗漆包线等)

2,降低整体灵敏度,再减轻阻尼.

3,试膜片.

以上几种方案均有试过，只是效果不是太理想，当然，估计客户的测试治具有异。


 回到顶部
帅哥哟，离线，有人找我吗？
xiaoxinhua
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：228 积分：4804 威望：0 精华：0 注册：2005-10-31 9:48:50 		  发帖心情 Post By：2006-6-27 8:17:40 [只看该作者]

以下是引用AYING912在2006-06-24 17:46:52的发言：

以上几种方案均有试过，只是效果不是太理想，当然，估计客户的测试治具有异。

原来对比曲线是楼主随意手描的!!!

测试状态不一样,你还要大伙帮你提建议??????
 回到顶部
美女呀，离线，留言给我吧！
AYING912
 小大  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：162 积分：2122 威望：0 精华：0 注册：2006-1-20 12:41:24 		  发帖心情 Post By：2006-6-27 12:49:24 [只看该作者]

以下是引用xiaoxinhua在2006-06-27 08:17:40的发言：

原来对比曲线是楼主随意手描的!!!

测试状态不一样,你还要大伙帮你提建议??????

上面虽然是描的，但是按我测试的描的，下面的是客户的曲线，但客户又没有样板，我总要有一张描了才能上传吧！！


 回到顶部
帅哥哟，离线，有人找我吗？
xiaowuwu
 小大  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 外行以内
等级：新手上路 帖子：116 积分：1352 威望：0 精华：0 注册：2006-3-25 13:28:04 		  发帖心情 Post By：2006-7-5 13:36:53 [只看该作者]

描不描没关，主要是你的两条曲线是同一台机器上测的吗？adapter是同一个吗？也就是大家叫耳盖的那个东东。

什么口径的受话器用25u的PET？

你描出的客户标准曲线是竞争对手的吗？呵呵
 回到顶部
帅哥哟，离线，有人找我吗？
xiaowuwu
 小大  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 外行以内
等级：新手上路 帖子：116 积分：1352 威望：0 精华：0 注册：2006-3-25 13:28:04 		  发帖心情 Post By：2006-7-5 20:31:30 [只看该作者]

以下是引用feiyanfeng在2006-07-05 15:39:29的发言：

看来，，没人比WLQ007更厉害了，，

很高兴在这里遇到你。。007

就凭他说 调整中间凸起部分这种回答你就认为他最厉害啊？

天哪！！！！

真希望是我想错了。

大家不是都来这里装傻的吧？

做人要厚道，技术交流要真诚，毫无保留。


 回到顶部
美女呀，离线，留言给我吧！
AYING912
 小大  14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：162 积分：2122 威望：0 精华：0 注册：2006-1-20 12:41:24 		我是菜鸟,找老师  发帖心情 Post By：2006-7-6 12:42:49 [只看该作者]

以下是引用xiaowuwu在2006-07-05 20:31:30的发言：

就凭他说 调整中间凸起部分这种回答你就认为他最厉害啊？

天哪！！！！

真希望是我想错了。

大家不是都来这里装傻的吧？

做人要厚道，技术交流要真诚，毫无保留。

其实我也有想在那里调的，但因供应商不肯改，也就作罢了，大家是来交流的没错，所以请大家发言呀，如果你有更好的意见你也可以讲一下呀，在以后的工作中如果遇上相类问题就可以有针对性的对策呀
 回到顶部
美女呀，离线，留言给我吧！
AYING912
 小大  15楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：162 积分：2122 威望：0 精华：0 注册：2006-1-20 12:41:24 		  发帖心情 Post By：2006-7-6 12:45:44 [只看该作者]

以下是引用xiaowuwu在2006-07-05 13:36:53的发言：

描不描没关，主要是你的两条曲线是同一台机器上测的吗？adapter是同一个吗？也就是大家叫耳盖的那个东东。

什么口径的受话器用25u的PET？

你描出的客户标准曲线是竞争对手的吗？呵呵

没错，是对手的，另外你说什么口径的受话器用25u的PET，不可以用吗，15的。我们有好几款投产的受话器还是用的50u的呢，你觉得厚了还是薄了，如果说薄了的话，我们受话器也有更薄的在生产的。

[此贴子已经被作者于2006-07-06 12:46:29编辑过]
 回到顶部
帅哥哟，离线，有人找我吗？
David
 小大  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：75 积分：1805 威望：0 精华：0 注册：2005-11-14 13:38:05 		  发帖心情 Post By：2006-7-12 20:40:48 [只看该作者]

25um的？做受話器蠻厚了！

有碰到高頻改高的，在膜片中心加刻花（加強）就OK了！ 如果改低應可以做參考－－－－－－－－－－

另外，膜片用PEI的試試
 回到顶部
帅哥哟，离线，有人找我吗？
mxhszny
 小大  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：7 积分：121 威望：0 精华：0 注册：2006-7-8 21:05:47 		  发帖心情 Post By：2006-7-12 21:12:43 [只看该作者]

一方面考虑改振动板的的材质进行调试，另外也可以通过改芯径来调整的，要试！
 回到顶部
帅哥哟，离线，有人找我吗？
zhouxie112
 小大  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：40 积分：584 威望：0 精华：0 注册：2006-1-11 7:50:13 		  发帖心情 Post By：2006-7-14 16:26:36 [只看该作者]

测试耳盖的开孔，以及密封圈的厚度在这里起了很关键的作用，请查证！


      飘洋过海的船不会为海上的美丽景色而滞留，因为他的目标是彼岸；
      勇往直前的心不会为身外的迷离诱惑而羁绊，因为他的目标是理想;
      攀登高峰的人不会为途中的漪旎风光而驻足，因为他的目标是绝顶；

 回到顶部
帅哥哟，离线，有人找我吗？
zhouxie112
 小大  19楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：40 积分：584 威望：0 精华：0 注册：2006-1-11 7:50:13 		  发帖心情 Post By：2006-7-14 16:37:12 [只看该作者]

看了你这种频响对比，我觉得你换了PEI材料就应该可以解决了，至于多厚，就看你的受话器外径多大了，当然要多试几次！


      飘洋过海的船不会为海上的美丽景色而滞留，因为他的目标是彼岸；
      勇往直前的心不会为身外的迷离诱惑而羁绊，因为他的目标是理想;
      攀登高峰的人不会为途中的漪旎风光而驻足，因为他的目标是绝顶；

 回到顶部
帅哥哟，离线，有人找我吗？
天空
 小大  20楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：70 积分：1062 威望：0 精华：0 注册：2006-3-14 16:32:23 		  发帖心情 Post By：2006-7-15 16:58:39 [只看该作者]

以下是引用zhouxie112在2006-07-14 16:37:12的发言：
看了你这种频响对比，我觉得你换了PEI材料就应该可以解决了，至于多厚，就看你的受话器外径多大了，当然要多试几次！

個人覺得更改PEI的材料不可行,因PEI與PET的材質FO相差太遠,何況他現在已是用的25umPET的了,個人覺得還是更改音膜波紋來試作.

亂說的,請各DX指點.
