主题:1318单磁喇叭曲线分析为何5K位置掉的那么厉害

帅哥哟,离线,有人找我吗?
ydn168
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:22 积分:197 威望:0 精华:0 注册:2008-4-21 8:56:12
1318单磁喇叭曲线分析为何5K位置掉的那么厉害  发帖心情 Post By:2008-12-1 19:05:42 [只看该作者]

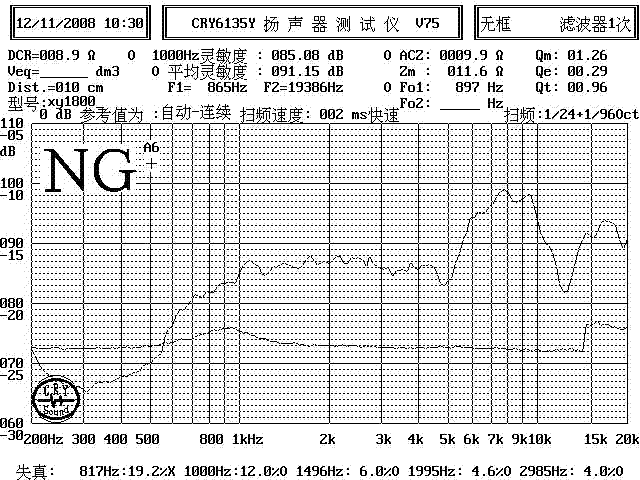

请教各位老师,1318单磁喇叭曲线,为何5K位置掉的那么厉害,多谢
图片点击可在新窗口打开查看

 回到顶部
帅哥哟,离线,有人找我吗?
门外汉
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 虾兵
等级:新手上路 帖子:334 积分:2582 威望:0 精华:0 注册:2007-11-8 13:41:48
  发帖心情 Post By:2008-12-1 19:07:53 [只看该作者]

楼主的膜片是什么形状的?
能不能上传个膜片的3D图或者照片?


沉默并不代表不会,沉默只是为了更好的低调!
 回到顶部
美女呀,离线,留言给我吧!
电声工程师
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:137 积分:2015 威望:0 精华:0 注册:2008-2-23 20:38:27
  发帖心情 Post By:2008-12-1 20:25:18 [只看该作者]

膜片钢性需要改进及花纹也需要改进。

 回到顶部
帅哥哟,离线,有人找我吗?
jma
  4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2008-12-1 20:53:41 [只看该作者]

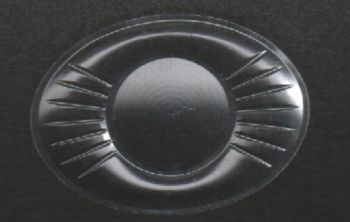

以下是楼主的膜片照片:

图片点击可在新窗口打开查看


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2008-12-1 20:55:25 [只看该作者]

1.加强筋太少,需要增加加强筋的条数等。
2.音圈位和膜片悬边结合处的强度需要加强。


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
ydn168
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:22 积分:197 威望:0 精华:0 注册:2008-4-21 8:56:12
  发帖心情 Post By:2008-12-3 11:48:13 [只看该作者]

以下是引用jma在2008-12-01 20:55:25的发言:
1.加强筋太少,需要增加加强筋的条数等。
2.音圈位和膜片悬边结合处的强度需要加强。

感谢马老师的帮助。改善后的曲线会尽快上传


 回到顶部
帅哥哟,离线,有人找我吗?
jma
  7楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2008-12-3 12:14:58 [只看该作者]

以下是引用ydn168在2008-12-03 11:48:13的发言:

感谢马**的帮助。改善后的曲线会尽快上传

偶也是学生,兄弟还是把你的用词改下吧!
并希望偶的建议能最大程度的帮助你。



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
fshxu
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:28 积分:199 威望:0 精华:0 注册:2008-5-28 22:40:51
  发帖心情 Post By:2008-12-4 9:45:40 [只看该作者]

学习中。。。

 回到顶部
帅哥哟,离线,有人找我吗?
yi5415
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游民 帖子:16 积分:128 威望:0 精华:0 注册:2008-11-11 10:23:10
  发帖心情 Post By:2008-12-4 11:21:18 [只看该作者]

还是要学习一下的~~~~~~~!


 回到顶部
帅哥哟,离线,有人找我吗?
zcd
  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:34 积分:736 威望:0 精华:0 注册:2008-1-30 18:21:17
  发帖心情 Post By:2008-12-9 17:11:52 [只看该作者]

受教了

 回到顶部
帅哥哟,离线,有人找我吗?
yi5415
  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游民 帖子:16 积分:128 威望:0 精华:0 注册:2008-11-11 10:23:10
  发帖心情 Post By:2008-12-15 14:33:29 [只看该作者]

学习了~~~!


 回到顶部
帅哥哟,离线,有人找我吗?
LXTSPK
  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:70 积分:917 威望:0 精华:0 注册:2008-8-31 13:47:43
  发帖心情 Post By:2008-12-16 0:49:04 [只看该作者]

曲线有改好吗?看图片感觉是不是你的膜片R太大,整体高度太高呢?

 回到顶部
帅哥哟,离线,有人找我吗?
ydn168
  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:22 积分:197 威望:0 精华:0 注册:2008-4-21 8:56:12
  发帖心情 Post By:2008-12-17 11:37:48 [只看该作者]

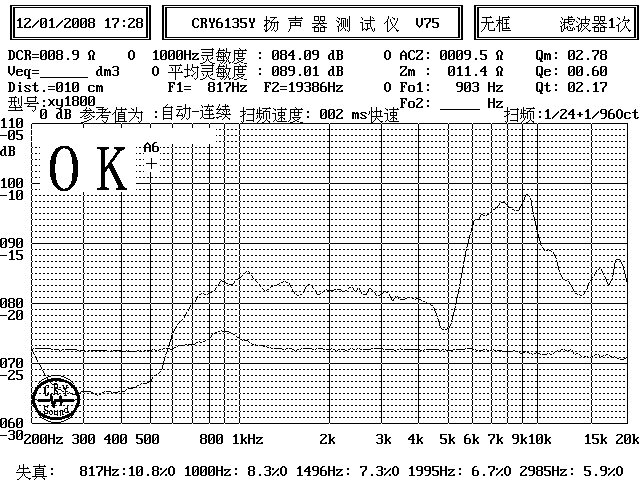

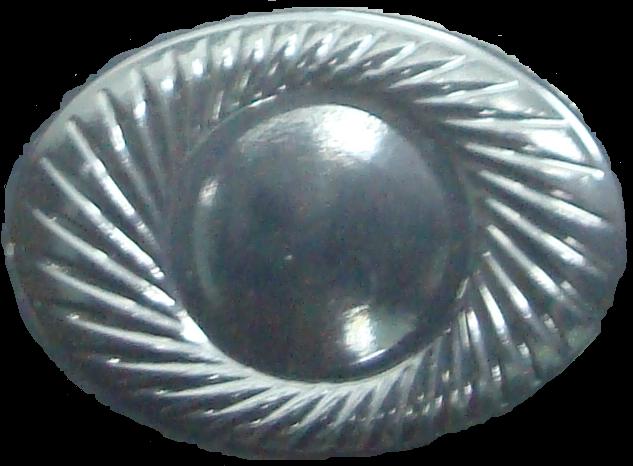

膜片高度0.6mm。附图是改善后的膜片和曲线,5K地方的分割振动由5DB改善到3DB,但总觉得哪里还是有问题,失真也比较严重。
图片点击可在新窗口打开查看

图片点击可在新窗口打开查看
[此贴子已经被作者于2008-12-17 11:44:31编辑过]

 回到顶部
帅哥哟,离线,有人找我吗?
jma
  14楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2008-12-17 21:31:19 [只看该作者]

有没有同时对比测试的频响曲线和失真曲线?
[此贴子已经被作者于2008-12-17 21:38:39编辑过]


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
圣灵
  15楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 *新手入行,多多关照*
等级:新手上路 帖子:376 积分:2426 威望:0 精华:0 注册:2008-7-24 15:31:07
  发帖心情 Post By:2008-12-18 8:33:45 [只看该作者]

既然楼主膜片都发了,干脆把磁罩音圈等参数发上来,大家共同分析,对于失真来说磁隙和音圈影响也很大的,光靠膜片调整失真可能会比较麻烦!

[此贴子已经被作者于2008-12-18 08:35:23编辑过]


!我有屠龙之术,欲翻流云起舞!
!我有苍茫之志,欲煎七海成田!
!我怀绝世之锋,欲解抵天之柱!
!我为藏玉之璞,欲觅神匠成才!
 回到顶部
帅哥哟,离线,有人找我吗?
门外汉
  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 虾兵
等级:新手上路 帖子:334 积分:2582 威望:0 精华:0 注册:2007-11-8 13:41:48
  发帖心情 Post By:2008-12-18 10:22:01 [只看该作者]

对比了楼主12月1日和12月17日放上来的两组图片,关键是:不是同时对比测试的,这样一来可能在问题的说明上不能完全的真实的反映两个产品的性能差异。


沉默并不代表不会,沉默只是为了更好的低调!
 回到顶部
帅哥哟,离线,有人找我吗?
badboy
  17楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:173 积分:1725 威望:0 精华:0 注册:2008-6-18 18:53:54
  发帖心情 Post By:2008-12-18 15:46:50 [只看该作者]

学习

 回到顶部
帅哥哟,离线,有人找我吗?
wang123
  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游民 帖子:17 积分:365 威望:0 精华:0 注册:2008-6-18 11:30:40
  发帖心情 Post By:2008-12-19 16:26:33 [只看该作者]

加大音圈,看我的膜片和曲线。

图片点击可在新窗口打开查看
图片点击可在新窗口打开查看
[此贴子已经被作者于2008-12-22 13:26:33编辑过]

 回到顶部
帅哥哟,离线,有人找我吗?
jma
  19楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2008-12-19 17:11:36 [只看该作者]

以下是引用wang123在2008-12-19 16:26:33的发言:
加大音圈,看我的膜片和曲线。
图片点击可在新窗口打开查看
图片点击可在新窗口打开查看

兄弟这款产品是1318的?
音圈是用多大的?



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
wang123
  20楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游民 帖子:17 积分:365 威望:0 精华:0 注册:2008-6-18 11:30:40
  发帖心情 Post By:2008-12-19 18:59:43 [只看该作者]

图片点击可在新窗口打开查看
8.5的音圈

 回到顶部
