[求助]6.5''发泡CONE单元  发帖心情 Post By:2009-5-11 20:44:53 [只看该作者]

做了一款6.5''发泡CONE单元
10mm   25mm直径钕铁硼2pcs.华司厚三毫米
4层音圈,0.25线径.
听音感觉低音不够沉.请教各位大侠要怎么改.

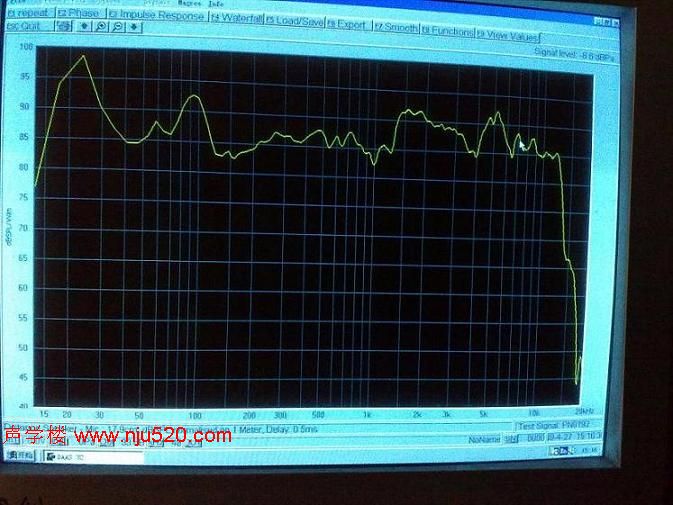

曲线如下,
图片点击可在新窗口打开查看

 回到顶部
帅哥哟,离线,有人找我吗?
Aaron
  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 学习者
等级:侠之大者 帖子:190 积分:2146 威望:0 精华:0 注册:2007-3-9 21:32:01
  发帖心情 Post By:2009-5-12 10:54:27 [只看该作者]

钕铁硼磁路做低音没有铁氧体磁路做低音沉(个人经验)
看曲线你的Q值做的比较高,

楼上如果能传图片上来看看最好.


古之立大事者,不惟有超世之才,亦必有坚忍不拔之志。
 回到顶部
帅哥哟,离线,有人找我吗?
EASE
  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:新手上路 帖子:93 积分:902 威望:0 精华:0 注册:2008-6-14 7:26:41
  发帖心情 Post By:2009-5-22 20:12:04 [只看该作者]

你的Q值太高了,所以低音听感较硬,下潜不足。可以通过提高BL值来降低Q,从你用的磁体来看,你的磁体并不差。这里导致BL值低的原因可能有两个:
1.华司内磁场饱和,所以磁缝隙内B偏小
2.在磁缝隙中的漆包线有效长度较小,可以改用四层线或将线径改小一号。(具体情况本人并不清楚,你可以使用FINEMOTOR模拟一下,对于有副磁的情况,可以先用FEMM模拟磁场,然后将模拟结果导入FINEMOTOR)


Harrison
 回到顶部
帅哥哟,离线,有人找我吗?
ysjwgij
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:42 积分:528 威望:0 精华:0 注册:2009-5-4 20:07:35
  发帖心情 Post By:2009-5-23 20:28:31 [只看该作者]

以下是引用EASE在2009-05-22 20:12:04的发言:
你的Q值太高了,所以低音听感较硬,下潜不足。可以通过提高BL值来降低Q,从你用的磁体来看,你的磁体并不差。这里导致BL值低的原因可能有两个:
1.华司内磁场饱和,所以磁缝隙内B偏小
2.在磁缝隙中的漆包线有效长度较小,可以改用四层线或将线径改小一号。(具体情况本人并不清楚,你可以使用FINEMOTOR模拟一下,对于有副磁的情况,可以先用FEMM模拟磁场,然后将模拟结果导入FINEMOTOR)

谢谢指点,
不过不知道FINEMOTOR是什么玩意,.
请教


 回到顶部
帅哥哟,离线,有人找我吗?
swtechwg
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:42 积分:808 威望:0 精华:0 注册:2009-4-17 9:24:42
  发帖心情 Post By:2009-5-24 7:16:31 [只看该作者]

FINEMOTOR是一种振动系统模拟软件,它可以模拟实际的工作参数,不过输入参数一定要匹配


 回到顶部
帅哥哟,离线,有人找我吗?
王昌福
  6楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:职业侠客 帖子:112 积分:1361 威望:0 精华:0 注册:2009-4-16 11:16:33
FINEMOTOR的指导书  发帖心情 Post By:2009-5-24 8:27:36 [只看该作者]


 相关FINEMOTOR的指导书附件如示,可作参考。若需要该软件操作版,请发邮件至WANGXICHU002@163.COM,或sysadm@grandeast.com.

 回到顶部
帅哥哟,离线,有人找我吗?
glaive
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:黑侠 帖子:395 积分:4921 威望:0 精华:0 注册:2006-4-3 21:47:03
  发帖心情 Post By:2009-5-26 11:38:51 [只看该作者]

你把华司改成5厚看沉不沉!三个厚的华司做低音也太省了吧!

 回到顶部
帅哥哟,离线,有人找我吗?
hcdz139
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:171 积分:2386 威望:0 精华:0 注册:2007-4-1 10:23:35
  发帖心情 Post By:2009-7-30 21:48:01 [只看该作者]

用啥悬边呀?
