主题：[转帖] 谈开口箱和品质因素调整法

"估算法倒是很多年前在 Friedemann Hausdorf 的一本书里面看到过，人家言明是经验公式，当已知单元参数和箱体容积的时候，根据闭箱公式来推算，开口箱的Qtc值以及Fb值。当时乍看之下，我还真的验证过几个国外的名箱，最近的一次是TANNOY的一款6.5寸全频，测试过单元参数之后，用经验公式推算得出的结果，还真能跟官方公布的相同。"

能否将经验公式贴出来看看,大家验证一下!

王大师的文章,发表在今年的<电声技术>3,4期上,似乎是用测试阻抗曲线的方法来计算.

哪里好?看得更加云里雾里.
国明大师又要笑我自身水平低,看不出作者的精髓.


* Loudspeaker Measurement System
* LMS(TM) 4.6.0.371  5-29-2007
* (C)opyright 1993-2000 by LinearX Systems Inc
* Electro Mechanical Parameters
* Jun  5, 2009   Fri  8:27 am
* Library=Untitled1.lib
* Reference Curve=
* Delta M/C Curve=
* Method= Single Curve - Elec System
Domain= FreeAir
Model= TSL
Revc=    7.000  Ohm
Fo=   88.566  Hz
Krm=    1.640m Ohm
Erm=    0.823
Kxm=    8.009  mH
Exm=    0.716
Qms=    2.508
Qes=    1.218
Qts=    0.820
* End

按王文计算出来的,所谓倒相箱的Q

* Loudspeaker Measurement System
* LMS(TM) 4.6.0.371  5-29-2007
* (C)opyright 1993-2000 by LinearX Systems Inc
* Electro Mechanical Parameters
* Jun  5, 2009   Fri  8:30 am
* Library=Untitled1.lib
* Reference Curve=Impedance Enc Closed
* Delta M/C Curve=
* Method= Single Curve - Elec System
Domain= FreeAir
Model= TSL
Revc=    7.000  Ohm
Fo=   78.775  Hz
Krm=    1.658m Ohm
Erm=    0.822
Kxm=    8.318  mH
Exm=    0.713
Qms=    2.618
Qes=    1.023
Qts=    0.735
* End

倒相孔堵住后,计算的Qtc



再看看各自的声压频率响应.

能否从阻抗曲线看出声压频响的对应关系?以及声压响应等效(对应)的Q值?



不同的声压响应曲线.

不同的声压响应曲线所对应的阻抗曲线, 大家可以自行模拟或测试看看.

谁将下篇再扫描上来看看？

从此图, 大家可以看出点什么?

忘记说了,紫色的为倒相箱的合成曲线.绿色的为倒相管的单独曲线(未按面积转换到远场)

个人感觉,Fm=Fb理想情况下没什么大错,好在作者没说成Fs=Fb
(Fl*Fh=Fm*Fs 这个关系是成立的.)

编辑的作用只是文字编辑或版面编辑, 文责自负吧!

疑惑的地方太多了,个人水平低,无法全面理解.

举一个简单的例子: "在Fh的顶端正好是开口箱的电阻抗最大值", 若Fl的顶端比Fh高又怎么办?

前提错误,方向错误,结论必然错误!

一头雾水!

还是就文章论文章吧.

王老师在电声行业是令人尊敬的老前辈.

如何鉴别和鉴赏？
只有提高自己的能力！

看了下篇论文，还是没能看懂，是本人理解能力太差，不能怪文章写得不好。

还是多想想基本原理吧.

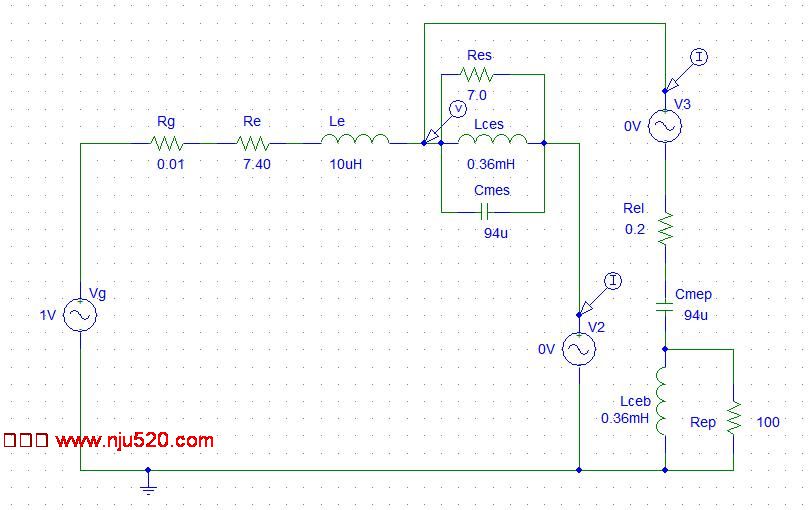

倒相箱的电学简化等效电路,未考虑辐射阻抗等.
