主题：求教5寸单元曲线调整
帅哥哟，离线，有人找我吗？
cg17
 小大  1楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：207 积分：3984 威望：0 精华：0 注册：2007-2-2 15:17:12 		求教5寸单元曲线调整  发帖心情 Post By：2009-9-14 16:00:38 [显示全部帖子]

此曲线为5寸单元装箱后的曲线，9K-15K处的谷怎么提升，请各位DX指教！谢谢！图片点击可在新窗口打开查看


图片点击可在新窗口打开查看

发贴是一种责任,看贴是一种享受.
跟帖是一种美德,回帖是一种尊重.
 回到顶部
帅哥哟，离线，有人找我吗？
cg17
 小大  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：207 积分：3984 威望：0 精华：0 注册：2007-2-2 15:17:12 		  发帖心情 Post By：2009-9-15 15:49:35 [显示全部帖子]

基本组成：5"橡皮边碳纤盆+塑料子弹头+TIL SV线音圈   测试对准此单元中心部位！
! Thiele Small Parameter NoName 0000,
! measured with DAAS4 at 1998-3-17  20:34:59
 Fms:   46.7 Hz   Res:   4.1 Ohm    Nref:  0.34 %
 Qms:   5.62      Rms:   0.4 kg/s   Bl  :   5.9 N/A
 Qes:   0.49      Cms:  1.70 mm/N   SPL :  87.4 dB
 Qts:   0.45      Mms:   6.8 gr     Vas :  17.2 l

[此贴子已经被作者于2009-09-15 16:16:03编辑过]

发贴是一种责任,看贴是一种享受.
跟帖是一种美德,回帖是一种尊重.
 回到顶部
帅哥哟，离线，有人找我吗？
cg17
 小大  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：207 积分：3984 威望：0 精华：0 注册：2007-2-2 15:17:12 		  发帖心情 Post By：2009-9-15 16:30:45 [显示全部帖子]

阻抗曲线
图片点击可在新窗口打开查看

发贴是一种责任,看贴是一种享受.
跟帖是一种美德,回帖是一种尊重.
 回到顶部
帅哥哟，离线，有人找我吗？
cg17
 小大  4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：207 积分：3984 威望：0 精华：0 注册：2007-2-2 15:17:12 		  发帖心情 Post By：2009-9-15 16:35:56 [显示全部帖子]

以下是引用爱拼才会赢在2009-09-15 16:27:13的发言：
加高音杯或高音
设计宗旨是不加这两项的，，cone的母线按理论计算FH在14K多，，  中心胶用的是环氧双组份的！


发贴是一种责任,看贴是一种享受.
跟帖是一种美德,回帖是一种尊重.
 回到顶部
帅哥哟，离线，有人找我吗？
cg17
 小大  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：207 积分：3984 威望：0 精华：0 注册：2007-2-2 15:17:12 		  发帖心情 Post By：2009-9-16 14:13:44 [显示全部帖子]

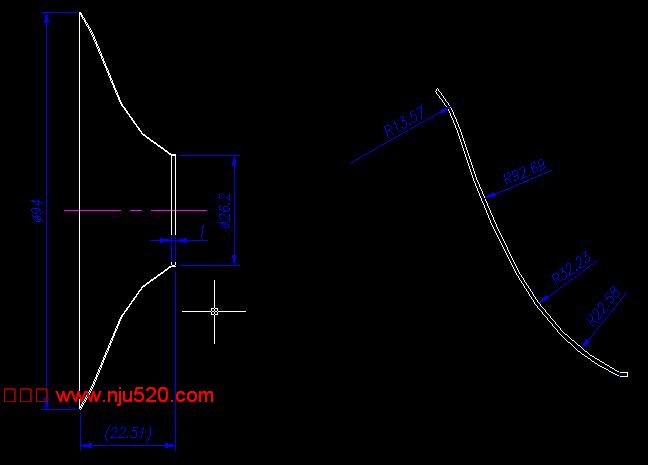

此盆的母线！
图片点击可在新窗口打开查看

发贴是一种责任,看贴是一种享受.
跟帖是一种美德,回帖是一种尊重.
 回到顶部
帅哥哟，离线，有人找我吗？
cg17
 小大  6楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：207 积分：3984 威望：0 精华：0 注册：2007-2-2 15:17:12 		  发帖心情 Post By：2009-9-16 14:15:13 [显示全部帖子]

以下是引用xiaoxueping在2009-09-16 14:00:03的发言：
9K~15K?
我认为是纸盆与子弹头之间的配合问题,
1)不如试试垫高或减矮子弹头高度.
2)或换个子弹头形状

子弹头反复试过很多，方法和人的一样，但是也没有什么大的效果！

发贴是一种责任,看贴是一种享受.
跟帖是一种美德,回帖是一种尊重.
 回到顶部
帅哥哟，离线，有人找我吗？
cg17
 小大  7楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：207 积分：3984 威望：0 精华：0 注册：2007-2-2 15:17:12 		  发帖心情 Post By：2009-9-18 16:13:15 [显示全部帖子]

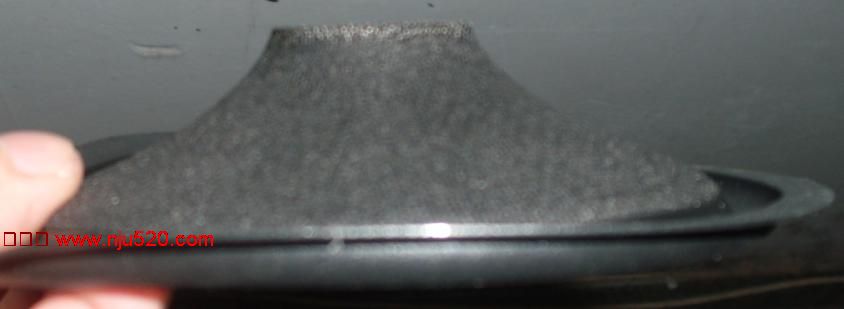

cone：侧面图

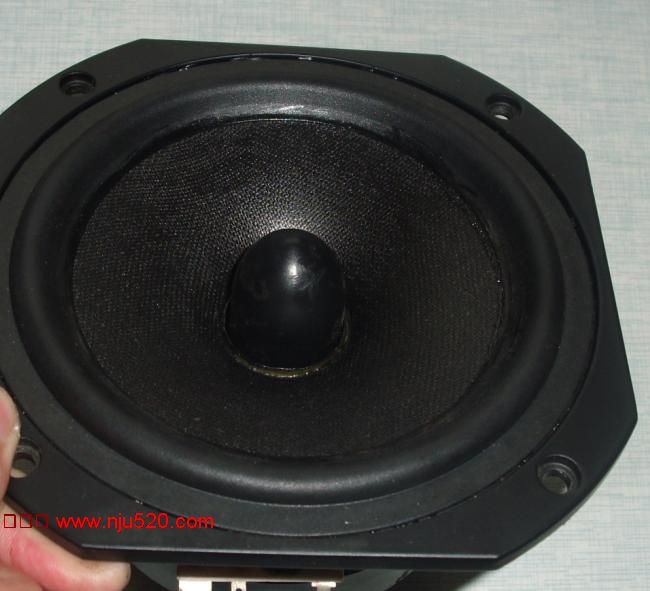

图片点击可在新窗口打开查看   SPK：

图片点击可在新窗口打开查看

发贴是一种责任,看贴是一种享受.
跟帖是一种美德,回帖是一种尊重.
 回到顶部
帅哥哟，离线，有人找我吗？
cg17
 小大  8楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：207 积分：3984 威望：0 精华：0 注册：2007-2-2 15:17:12 		  发帖心情 Post By：2009-9-22 12:10:24 [显示全部帖子]

请龙哥来支几招？图片点击可在新窗口打开查看
