急,磁路一样,差别怎么就这么大呢?  发帖心情 Post By:2009-12-11 9:45:59 [只看该作者]


图片点击可在新窗口打开查看

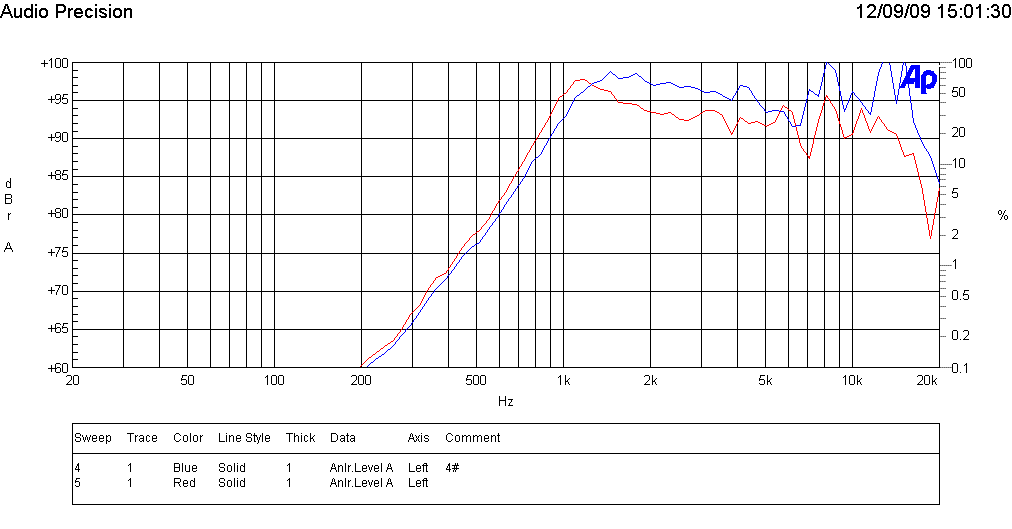

都是3寸的全纸盆高音,振动重量也一样.为什么我的红色曲线在1.2k开始掉下去那么多?
注意.盆架都是封闭的.
[此贴子已经被作者于2009-12-11 10:08:07编辑过]

 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2009-12-11 10:19:52 [只看该作者]

磁路一样?音圈一样?


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
terry
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:68 积分:2303 威望:0 精华:1 注册:2008-4-10 9:13:49
  发帖心情 Post By:2009-12-11 10:24:18 [只看该作者]

前后夹板+磁铁尺寸一样.我的磁铁是Y30.
音圈都是14芯.样品线面2.8mm,我的线面是3.4mm(前夹板3.0mm)

[此贴子已经被作者于2009-12-11 10:24:52编辑过]

 回到顶部
帅哥哟,离线,有人找我吗?
gswc88
  4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 松松
等级:新手上路 帖子:268 积分:4557 威望:0 精华:0 注册:2005-11-3 12:11:55
  发帖心情 Post By:2009-12-11 10:59:05 [只看该作者]

卷巾你改低试一下,封闭的振幅就小,样品是短音圈,灵敏度高些。纸盆可以换一下,试试。


 回到顶部
帅哥哟,离线,有人找我吗?
terry
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:68 积分:2303 威望:0 精华:1 注册:2008-4-10 9:13:49
  发帖心情 Post By:2009-12-11 11:09:07 [只看该作者]

卷巾有改过.2.7mm.没啥大变化.
2.7mm的BL可能比3.4mm的低.
纸盆咋个换法呢?加硬?改母线形状?(现在已经是类双曲线了,和客户样品类似)

 回到顶部
帅哥哟,离线,有人找我吗?
bravechen
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 123
等级:新手上路 帖子:334 积分:3582 威望:0 精华:0 注册:2007-1-7 18:44:13
  发帖心情 Post By:2009-12-11 11:52:38 [只看该作者]

整体低,一般就是震动系统的质量和磁场强度影响,有效震动面积你的和客样一样的就不需要说了


 回到顶部
帅哥哟,离线,有人找我吗?
terry
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:68 积分:2303 威望:0 精华:1 注册:2008-4-10 9:13:49
  发帖心情 Post By:2009-12-11 12:22:34 [只看该作者]

我也知道质量和磁场强度很重要.
这个有效振动面积如何考察?说实话,就卡尺测量边来看,我的纸盆样品直径小2mm.但应该影响不会这么大的.
另外发现磁心头(比夹板高0.5mm)那里倒了偏大的圆角,BL不会因此小这么多吧?

 回到顶部
帅哥哟,离线,有人找我吗?
潇洒侠
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:26 积分:234 威望:0 精华:0 注册:2009-11-21 11:28:56
  发帖心情 Post By:2009-12-12 9:14:26 [只看该作者]

看下两个阻抗曲线上的差别。


 回到顶部
帅哥哟,离线,有人找我吗?
Tannoyman
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 无为(老子语)
等级:新手上路 帖子:222 积分:1543 威望:0 精华:0 注册:2009-11-5 11:24:55
  发帖心情 Post By:2009-12-12 15:56:31 [只看该作者]

BR>另外发现磁心头(比夹板高0.5mm)那里倒了偏大的圆角,BL不会因此小这么多吧?

陷入了磁路设计的误区了,没办法,还是要自己走出来。


别人笑我太疯癫,我笑他人看不穿!
疯癫之人,必有过人之处!
 回到顶部
帅哥哟,离线,有人找我吗?
phackz
  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:288 积分:3935 威望:0 精华:0 注册:2006-4-11 20:28:13
  发帖心情 Post By:2009-12-12 17:12:27 [只看该作者]

1,磁通是否达到客人样品的标准?
2,DCR是否与客人样品一样?

 回到顶部
