主题:[求助]4015麦克风高频曲线下跌如图

帅哥哟,离线,有人找我吗?
guoamao
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 真我风采
等级:职业侠客 帖子:100 积分:1229 威望:0 精华:0 注册:2008-6-16 17:46:52
[求助]4015麦克风高频曲线下跌如图  发帖心情 Post By:2010-10-15 16:58:22 [显示全部帖子]


图片点击可在新窗口打开查看背极板3.2*0.2四孔0.5孔径。请各位提供保贵的意见供我修改曲线在5K时+/-3dB范围以内。


 回到顶部
帅哥哟,离线,有人找我吗?
guoamao
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 真我风采
等级:职业侠客 帖子:100 积分:1229 威望:0 精华:0 注册:2008-6-16 17:46:52
  发帖心情 Post By:2010-10-16 10:05:36 [显示全部帖子]

2SK4059TK

 回到顶部
帅哥哟,离线,有人找我吗?
guoamao
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 真我风采
等级:职业侠客 帖子:100 积分:1229 威望:0 精华:0 注册:2008-6-16 17:46:52
  发帖心情 Post By:2010-10-17 19:51:32 [显示全部帖子]

我做了几十个曲线都是如此,不知道是结构有问题还是封口有问题,请各位老师指点一下,谢谢了!

 回到顶部
帅哥哟,离线,有人找我吗?
guoamao
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 真我风采
等级:职业侠客 帖子:100 积分:1229 威望:0 精华:0 注册:2008-6-16 17:46:52
  发帖心情 Post By:2010-10-18 11:46:18 [显示全部帖子]

外壳4.0*.3.85,5个孔,有槽0.7*0.5*0.05,膜片3.7*2.6*0.2,垫片3.7*2.6*0.03,背极3.2*0.2,四孔0.5
[此贴子已经被作者于2010-10-18 18:06:50编辑过]

 回到顶部
帅哥哟,离线,有人找我吗?
guoamao
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 真我风采
等级:职业侠客 帖子:100 积分:1229 威望:0 精华:0 注册:2008-6-16 17:46:52
  发帖心情 Post By:2010-10-18 18:03:46 [显示全部帖子]

以下是引用wsong23在2010-10-18 15:32:58的发言:

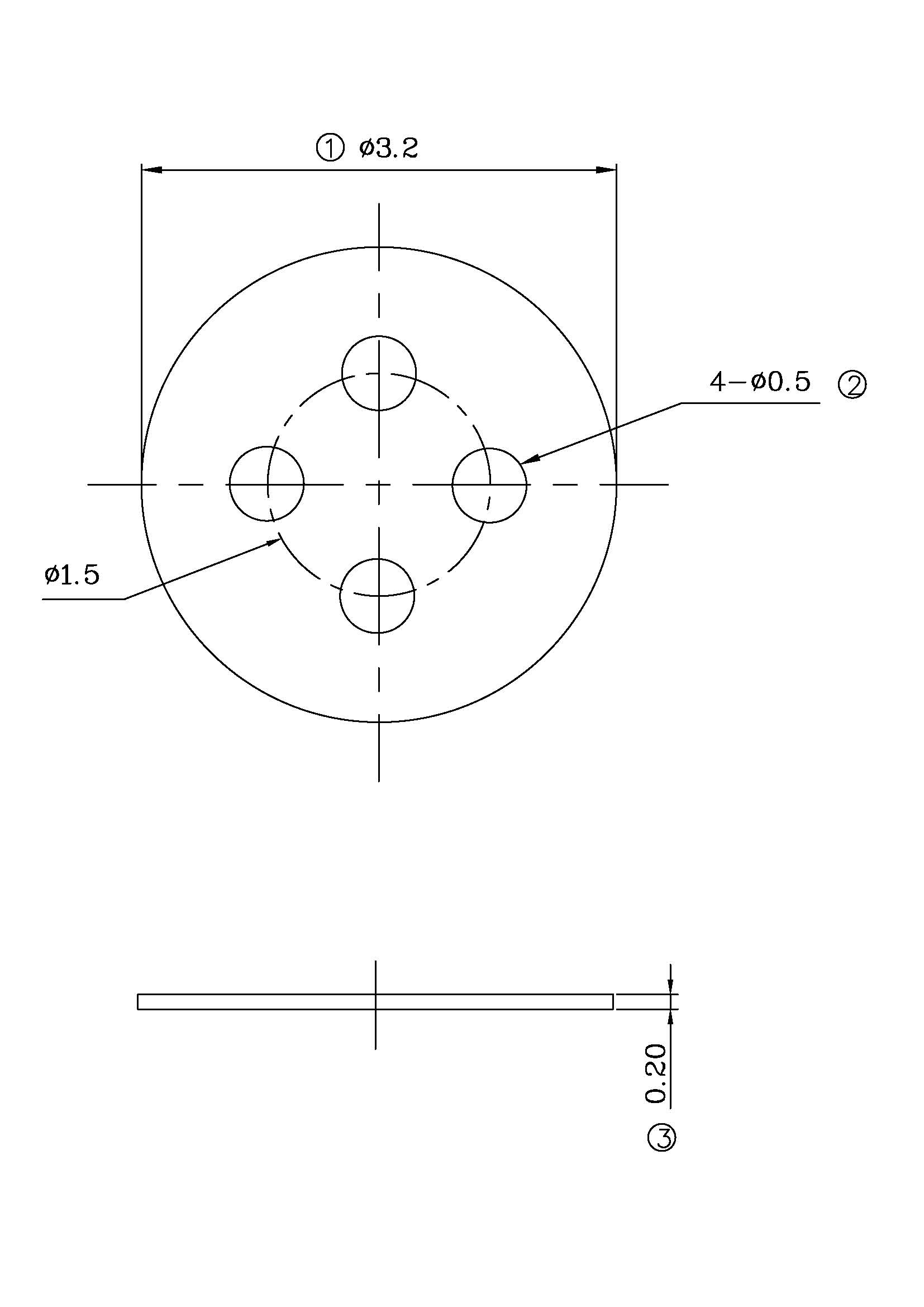

6125测试时高频及低频段不是很准的,可否传一个背极孔位的图片呀?
图片点击可在新窗口打开查看
谢谢各位,如附件。

 回到顶部
帅哥哟,离线,有人找我吗?
guoamao
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 真我风采
等级:职业侠客 帖子:100 积分:1229 威望:0 精华:0 注册:2008-6-16 17:46:52
  发帖心情 Post By:2010-10-18 18:04:51 [显示全部帖子]

封口太紧会不会造成这个现象?PCB栅极圈会不会影响?

 回到顶部
帅哥哟,离线,有人找我吗?
guoamao
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 真我风采
等级:职业侠客 帖子:100 积分:1229 威望:0 精华:0 注册:2008-6-16 17:46:52
  发帖心情 Post By:2010-10-18 18:08:11 [显示全部帖子]

以下是引用wdele在2010-10-18 13:47:21的发言:

外壳大了,腔体细了,或者说:腔体与外壳内壁之间的间隙大了,就会导致高频跌落。漏气也会,但是首先是低频段上翘,您的曲线是低频很平,因此不是漏气。仅供参考,谢谢!

刘老师,标准4mm的腔体外径是多少?3.8mm?

[此贴子已经被作者于2010-10-18 18:08:34编辑过]
