主题：首次制作PA喇叭的参数，前辈们看看是否正常？新的测试结果出来了
帅哥哟，离线，有人找我吗？
深海
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：侠之大者 帖子：226 积分：2965 威望：0 精华：0 注册：2007-1-19 14:46:37 		首次制作PA喇叭的参数，前辈们看看是否正常？新的测试结果出来了  发帖心情 Post By：2011-6-17 14:08:59 [显示全部帖子]





18“  160*20磁，上下华司都是是8mm,,音圈内径50.8 二层、卷幅15mm



我的灵敏度好底啊呀，曲线是以0.5M距离测试的



 下面是新的测试结果，之前的不是这款产品的参数



* Loudspeaker Measurement System

* LMS(TM) 4.5.0.351  二月-11-2005

* (C)opyright 1993-2000 by LinearX Systems Inc

* Electro Mechanical Parameters

* Jun 18, 2011   Sat  8:15 am

* Library=2011-05-26.lib

* Reference Curve=380-50LMP

* Delta M/C Curve=380-50LMP +20g

* Method= Double Curve - Delta Mass

Domain= FreeAir

Model= TSL

Revc=    5.727  Ohm

Fo=   34.361  Hz

Sd=   73.062m M?

Krm=  709.958u Ohm

Erm=    0.944

Kxm=   26.478m H

Exm=    0.601

Vas=  227.913m M?

Cms=  300.675u M/N

Mmd=   59.997m Kg

Mms=   71.352  g

BL=    7.391  T稭

Qms=    5.154

Qes=    1.615

Qts=    1.230

No=     0.554 %

SPLo=   29.686K :

* End




按此在新窗口浏览图片

按此在新窗口浏览图片



下面的是18“  75芯二层音圈T/S参数



* Loudspeaker Measurement System

* LMS(TM) 4.5.0.351  二月-11-2005

* (C)opyright 1993-2000 by LinearX Systems Inc

* Electro Mechanical Parameters

* Jun 28, 2011   Tue  2:41 pm

* Library=2011-05-26.lib

* Reference Curve=460LMP

* Delta M/C Curve=460LMP+20g

* Method= Double Curve - Delta Mass

Domain= FreeAir

Model= TSL

Revc=    6.216  Ohm

Fo=   26.835  Hz

Sd=  130.000m M?

Krm=  916.812u Ohm

Erm=    0.943

Kxm=   62.702m H

Exm=    0.531

Vas=  442.722m M?

Cms=  184.483u M/N

Mmd=  163.724m Kg

Mms=  190.675  g

BL=   14.350  T稭

Qms=    2.206

Qes=    0.970

Qts=    0.674

No=     0.853 %

SPLo=   91.325  dB

* End

[此贴子已经被作者于2011-06-28 14:50:39编辑过]
 回到顶部
帅哥哟，离线，有人找我吗？
深海
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：侠之大者 帖子：226 积分：2965 威望：0 精华：0 注册：2007-1-19 14:46:37 		  发帖心情 Post By：2011-6-17 14:43:18 [显示全部帖子]

我感觉BL也是低了！充磁有问题图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
深海
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：侠之大者 帖子：226 积分：2965 威望：0 精华：0 注册：2007-1-19 14:46:37 		  发帖心情 Post By：2011-6-18 7:58:27 [显示全部帖子]

以下是引用gswc88在2011-06-17 14:23:20的发言：

BL=    1.000  T稭?这么低?Mms=    1.000K g?是不是测试有误？你自已再测一下吧！单从频响曲线上看，0.5m/1w 有100多 dB,应该还是TS参数测试方法有误，加的砝码只有10g？ 从阻抗曲线上看fo为35hz（图像放大了看）,TS参数有29.8hz?

[此贴子已经被作者于2011-06-17 18:50:13编辑过]

负重一般是有按一定比例来调的吗？
 回到顶部
帅哥哟，离线，有人找我吗？
深海
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：侠之大者 帖子：226 积分：2965 威望：0 精华：0 注册：2007-1-19 14:46:37 		  发帖心情 Post By：2011-6-20 10:16:13 [显示全部帖子]

测了好多遍，都是一个样的，不知道问题出在哪里？ 像这种15“两层排线的音圈，QTS会在多少左右呢
 回到顶部
帅哥哟，离线，有人找我吗？
深海
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：侠之大者 帖子：226 积分：2965 威望：0 精华：0 注册：2007-1-19 14:46:37 		  发帖心情 Post By：2011-6-21 17:26:23 [显示全部帖子]

难道是我的软件有问题？

刚才测试几次，都有两种结果，一种QTS1.22，一种QTS1.07
 回到顶部
帅哥哟，离线，有人找我吗？
深海
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：侠之大者 帖子：226 积分：2965 威望：0 精华：0 注册：2007-1-19 14:46:37 		  发帖心情 Post By：2011-6-27 9:54:26 [显示全部帖子]

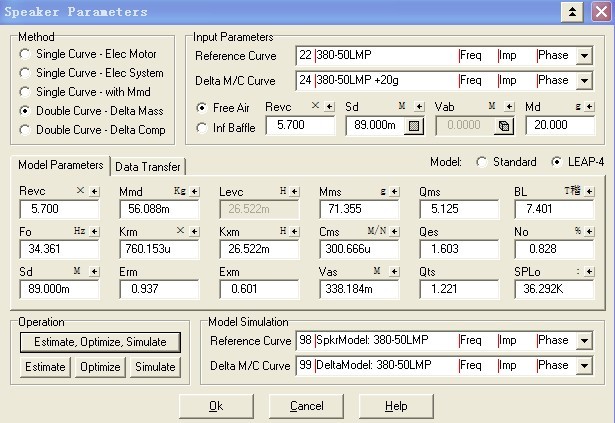

这是能数设置，刚才跟测试仪器的售后服务联系了，他测试出来结果也是一样的,


图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
深海
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：侠之大者 帖子：226 积分：2965 威望：0 精华：0 注册：2007-1-19 14:46:37 		  发帖心情 Post By：2011-6-27 9:59:06 [显示全部帖子]

1349251645
