主题：[原创]晒晒我们新开发的动铁耳机
帅哥哟，离线，有人找我吗？
水仙
 小大  1楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		[原创]晒晒我们新开发的动铁耳机  发帖心情 Post By：2011-8-27 13:12:59 [显示全部帖子]


图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看

图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看

图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看

图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看

图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-8-27 13:58:59 [显示全部帖子]

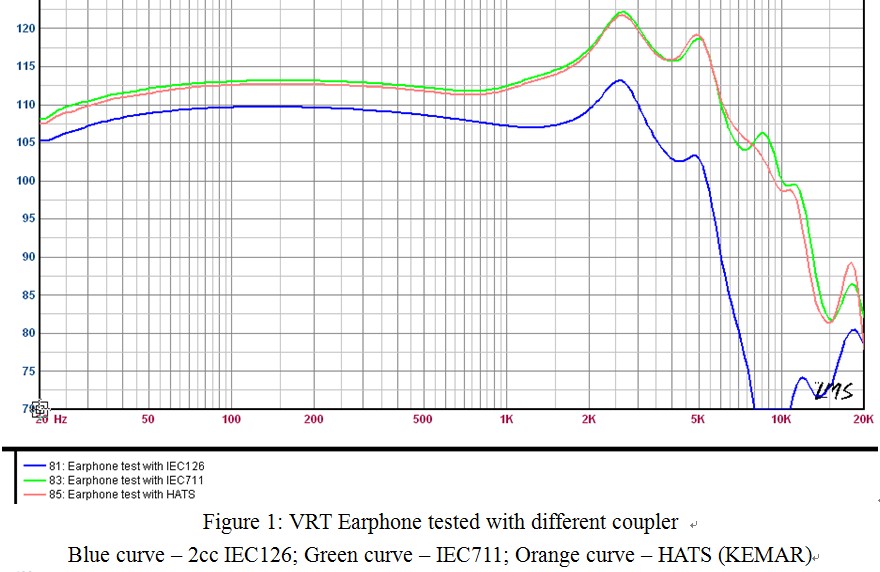

图片点击可在新窗口打开查看此主题相关图片如下：spl and thd.jpg
图片点击可在新窗口打开查看

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-8-27 14:07:36 [显示全部帖子]


图片点击可在新窗口打开查看此主题相关图片如下：kemar manikin.jpg
图片点击可在新窗口打开查看

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-8-28 12:37:53 [显示全部帖子]

谢谢大家关注！



过几天回深圳了，到时深圳的朋友可以比较听听声音到底如何。个人也跟很多动铁耳机“名器”做过对比听音(包括客观测试，同等条件下），感觉不比那些“名器”差。具体数据不发，避免不必要的麻烦。



外形设计，不是我所擅长。我主要做声学方面的设计。





声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-9-5 12:58:38 [显示全部帖子]

以下是引用jma在2011-08-29 11:44:49的发言：

图片点击可在新窗口打开查看
假如耳机曲线像蓝色的那条，是否声音会好听些。



测试和对比过，赶巧有款曲线跟蓝色类似，听感很不错，动圈单元，个人更喜欢蓝色的低频，力度和弹性类似大音箱（家庭影院）。

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  6楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-9-5 13:00:50 [显示全部帖子]

从仿真看曲线，9kHz应有高峰，实际测试比较低，个人猜测是声管阻尼偏大。


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  7楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-9-5 13:02:26 [显示全部帖子]

不知老鹰是如何控制（调整）16kHz的峰的高低？


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  8楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-9-8 13:43:04 [显示全部帖子]

小儿科的问题，也会有误诊！

八毛钱和十万元的差别。

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  9楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-9-16 14:21:43 [显示全部帖子]

看来老鹰没上当.

但有其他人上当了.

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  10楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-9-19 10:04:04 [显示全部帖子]

思路决定出路。


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  11楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-9-21 9:35:47 [显示全部帖子]


图片点击可在新窗口打开查看此主题相关图片如下：earcanal transfer functions.jpg
图片点击可在新窗口打开查看

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  12楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-9-21 9:46:49 [显示全部帖子]

不是国内第一款，但应该是国内首次完全用仿真方法设计出的动铁耳机。



声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  13楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-9-21 9:56:20 [显示全部帖子]

看看其他耳机的实际测试数据（其中有SHURE UE Etymotic等，没有国产的）：




图片点击可在新窗口打开查看

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  14楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-9-21 9:57:41 [显示全部帖子]

上面图中，有一款不是动铁，其他都是动铁耳机（也有三单元动铁）。


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  15楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-9-21 10:01:05 [显示全部帖子]

上述动铁耳机中，售价最低是USD100，最高的是USD400（美国市场价），包装都很精美。


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  16楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-9-21 16:58:56 [显示全部帖子]

真实的人耳是软性的，所以。。。


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  17楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-10-24 10:16:21 [显示全部帖子]

以下是引用Eagle在2011-08-29 12:44:25的发言：

恭喜奚工终于做出了动铁式单体。



传一个动圈式耳机的曲线公参考。青色的是音特美（ETYMOTIC)ER6I的曲线（动铁式），蓝色的是改进前的耳机曲线，红色是改进后的耳机曲线，都是动圈式。其中改进前的耳机高音有点刺耳，但还是被一些国外的媒体评论为非常好，并跟HI-END耳机相提并论。改进后的耳机没有上市。



小马传的蓝色曲线会比较讨好消费者一点，但对专业人士和高烧人士来说，不一定。


图片点击可在新窗口打开查看此主题相关图片如下：best2011 vs er6i.jpg
图片点击可在新窗口打开查看
[此贴子已经被作者于2011-08-29 12:57:04编辑过]

Eagle确实厉害, 动圈也能做出动铁的曲线.

个人估计动圈的音色会更适合普通消费者.

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  18楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-11-1 11:46:38 [显示全部帖子]

缺点也是有的，有待改进！

——但可能是绝版了。

（深以为⊙﹏⊙b汗）

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  19楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-11-1 11:51:23 [显示全部帖子]

论坛清理时出现差错，有些图片丢失了。

有空时我贴上仿真思路给大家，本想这次声学楼年会给大家宣读的，无奈大师云集前辈太多，就不跟他们“抢”话筒了。

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  20楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2011-11-2 11:26:16 [显示全部帖子]


图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看



论坛里的原图丢失，现在补上！（是用B&K测试的，然后数据导入到LMS里面）
