主题:传输线式音箱为什么在低频端会有一个尖锐的谷?

帅哥哟,离线,有人找我吗?
水仙
  1楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51244 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2011-11-21 9:53:11 [显示全部帖子]

传输线式音箱,顾名思义,就是可以用传输线理论来解释或仿真计算。

简单来说,就是扬声器后面声负载是一个近似声管,而声音如何在管道中传播?其频率特性和相位特性都符合传输线的模型,必然在不同频率(不同长度)出现波峰或者波谷。按有限元理论来说,是出现了节点和不同模态。



声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51244 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2011-11-25 12:31:10 [显示全部帖子]

PMC的箱子,我们公司做过,但是只做箱壳,扬声器是PMC公司自己配,就无法测试曲线了。箱体加工不太容易。


声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51244 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2011-11-25 12:32:23 [显示全部帖子]

前段时间,看群里有人问MOREL的扬声器和箱子,我们也做过,具体型号不说了。


声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51244 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2011-11-25 12:47:26 [显示全部帖子]

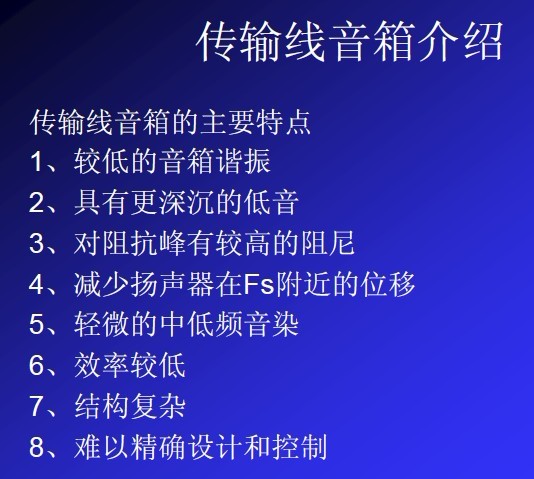

多年前的资料,再贴上来看看:






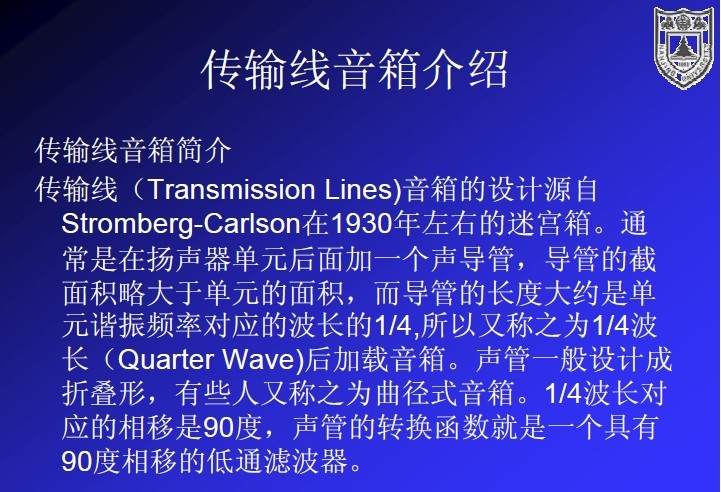

图片点击可在新窗口打开查看


声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51244 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2011-11-25 12:48:02 [显示全部帖子]


图片点击可在新窗口打开查看


声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  6楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51244 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2011-11-25 12:48:29 [显示全部帖子]


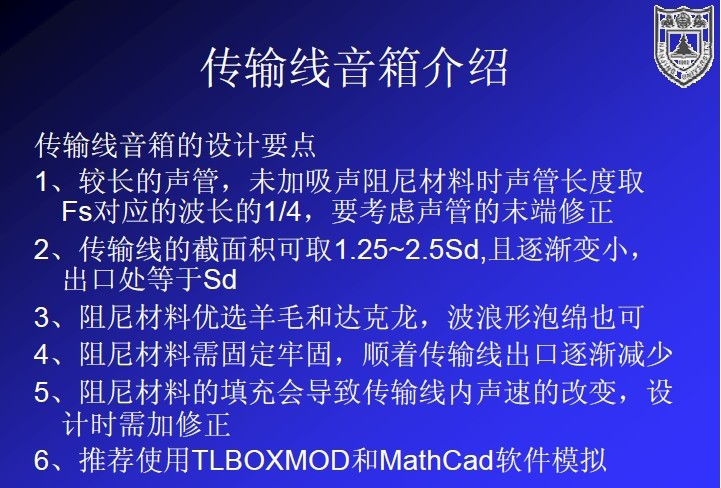

图片点击可在新窗口打开查看


声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  7楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51244 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2011-11-25 12:48:56 [显示全部帖子]


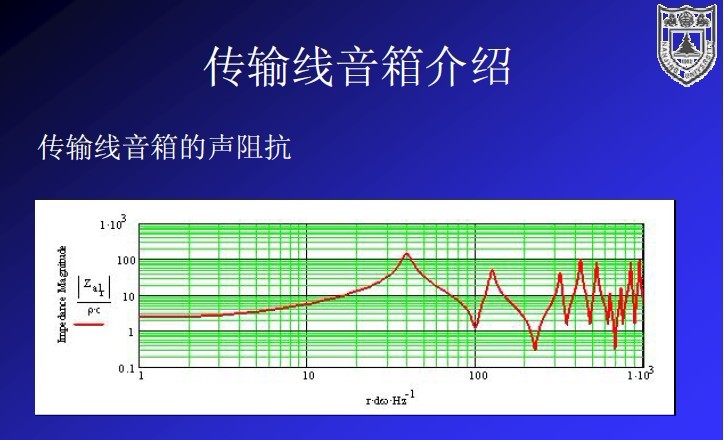

图片点击可在新窗口打开查看


声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  8楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51244 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2011-11-25 12:49:21 [显示全部帖子]


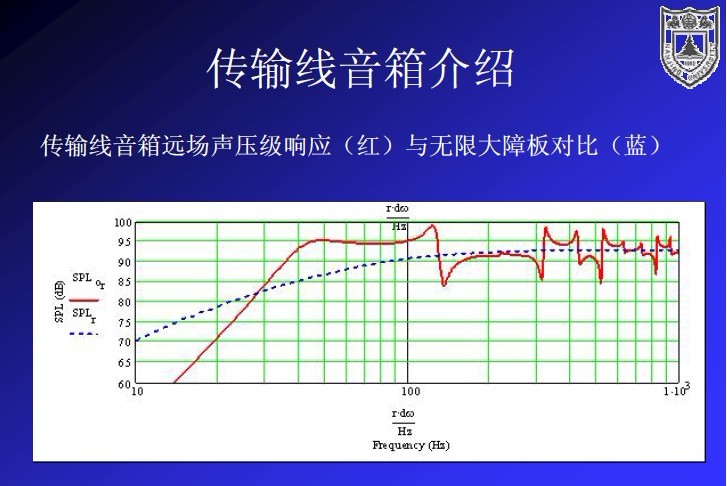

图片点击可在新窗口打开查看


声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  9楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51244 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2011-11-25 12:49:43 [显示全部帖子]


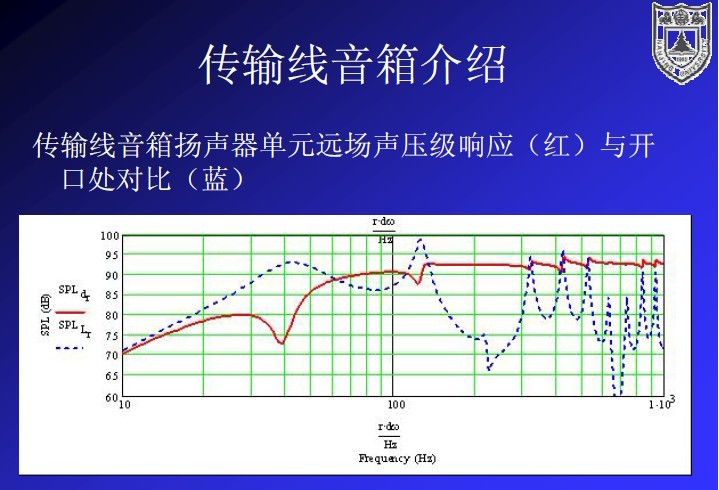

图片点击可在新窗口打开查看


声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  10楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51244 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2011-11-25 16:22:33 [显示全部帖子]


图片点击可在新窗口打开查看

早年的图纸
