主题：[求助]2030喇叭THD改善
帅哥哟，离线，有人找我吗？
jma
 小大  1楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级：版主 帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17 		  发帖心情 Post By：2011-12-4 20:58:56 [显示全部帖子]

以下是引用声艺在2011-12-04 00:00:52的发言：

失真主要起因于驱动力（磁束分布不平的电流变形，输入超过额定输入功率）、支持部分（凸缘部分）、振动板活塞运动与分割运动等三个重要原因。

 1. 支撑系统的非线性，产生三次谐波失真；2. 磁路系统的不合理设计，产生二次失真；3.结构内部空间的气密性引起的二次谐波失真。

这是摘自哪里？





独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！
 回到顶部
帅哥哟，离线，有人找我吗？
jma
 小大  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级：版主 帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17 		  发帖心情 Post By：2011-12-5 20:31:36 [显示全部帖子]

以下是引用njdxsch在2011-12-05 20:08:00的发言：
到底什么影响奇次，什么影响偶次失真？请指点指点明白啊。
自己研究的就说一下是自己研究的，引用的请指明一下出处啊。
谢谢！

同感！

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！
 回到顶部
帅哥哟，离线，有人找我吗？
jma
 小大  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级：版主 帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17 		  发帖心情 Post By：2011-12-5 20:33:55 [显示全部帖子]

http://www.nju520.com/bbs/dispbbs.asp?boardid=27&Id=21089

这个帖子或许有类似的改善方案，楼主不妨看看。

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！
 回到顶部
帅哥哟，离线，有人找我吗？
jma
 小大  4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级：版主 帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17 		  发帖心情 Post By：2011-12-5 22:06:59 [显示全部帖子]

以下是引用门外汉在2011-12-02 22:58:48的发言：

楼主可以按照以下类似的方式去思考和制定一步步的改善计划和验证措施：




图片点击可在新窗口打开查看
[此贴子已经被作者于2011-12-02 23:00:07编辑过]



赞同门外汉DX的看法，微型扬声器中频的失真多半是以2次谐波失真的因素为主。



以下是一个N年前的案例：








图片点击可在新窗口打开查看

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！
 回到顶部
帅哥哟，离线，有人找我吗？
jma
 小大  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级：版主 帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17 		  发帖心情 Post By：2011-12-5 22:14:42 [显示全部帖子]

以下是引用Haku在2011-12-01 11:33:34的发言：

球顶形状~

以下是引用门外汉在2011-12-01 11:44:12的发言：

经专家组鉴定：无效！

鉴定完毕！

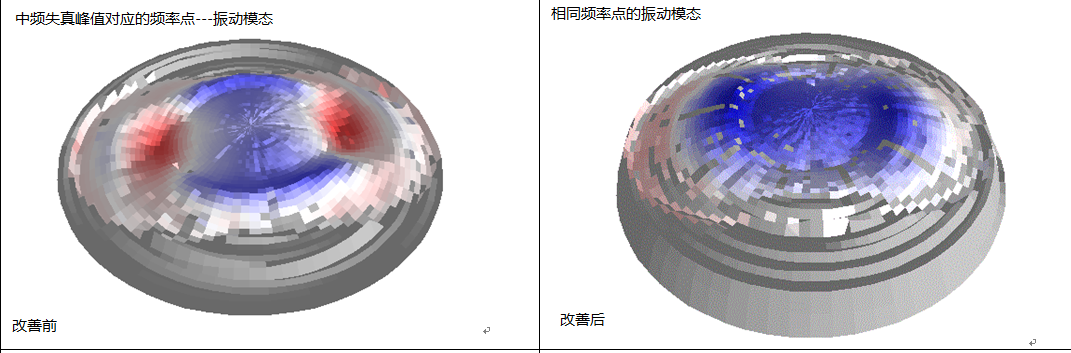

经以下试产产品进行激光扫描，球顶形状以及是否有筋来改善中频的失真---无效！ 相同见解的人不多。

仔细看下图，能看出什么？


图片点击可在新窗口打开查看






独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！
 回到顶部
