主题：请看看一个倒相箱倒相管外的声压曲线

一个市售的2.0多媒体音箱，采用5寸中低音单元和一个小高音单元。

在这个音箱的倒相管外做了一个近场测试，测试的结果见附图；

请给位给点意见，评价一下如何？

谢谢！

补充一点：此音箱的外尺寸是275X200X18（mm),很小的。

发图的时候才看到图里有这个产品的公司名字，赶快删去。

补发如下：

这箱子不干净，箱体共振

谢谢！

打开音箱一看，真的是“不看不知道，一看吓一跳”：

箱体内只是在其中的一个侧面敷贴只有巴掌大的“鱼缸过滤棉”......

那些驻波或谐波，不从倒相管里泄漏出来才怪。

还有，这个音箱的低频是不是下潜的“太好”了？

如此小而且廉价的音箱。

请各位指点。

楼主可以把麦克风对准低音单元的折边面平行测试一下吗？

这不难。

但请告之为什么？

不看图，我无法表达。

不知道你说的如何操作，如果是折环平面的话，离防尘帽又太远了。

这样做近场是不好的。

还是做了一个离防尘帽0.6cm的近场测试，结果如下：


不知道是不是要看这个？愿闻其详。

是的，很好，很不错，谢啦

两幅图看上去都有点问题，低频部分。

第一张图的峰很诡异，

第二张图的谷也比较诡异。

看上去像是某些设置不适应还是咋滴。

感觉缺少了某些东西导致无法讨论。

好久未见DASS兄关照了，谢谢！

是不是测试的参数设置有问题？

我做了时间窗的专门对比，分析后发现近场测试的时候，虽然说是把时间窗调到50ms，但不这样实际影响也不大。

此外，这是近场测试，有效频率的上限不高，1000Hz以上的就不管它了。

老兄感到还缺什么？只要我可以做的，当然会补上的。

请继续！

谢谢你居然记住这个贴！

不过，我在这个贴里想关心的是另一个问题：倒相管外1000Hz左右的几个峰对整体声音的影响。

毕竟这些峰很高呀！

要如何来评价这些峰对音质的影响？有哪些技术参数或手段可以来判断这些峰的影响程度？

请指点了。

第一张图倒是很像近场测试，第二张怎么搞的和远场差不多？

倒相管口径是多少？

回楼上：倒相管直径是40mm,但是长度较长，是177mm。

两张图都是近场测试的。

请指教。

先试着对第二张图的谷做个解释。

能够用近场测试代替远场的原因是，近场声压和远场声压比值为常数。

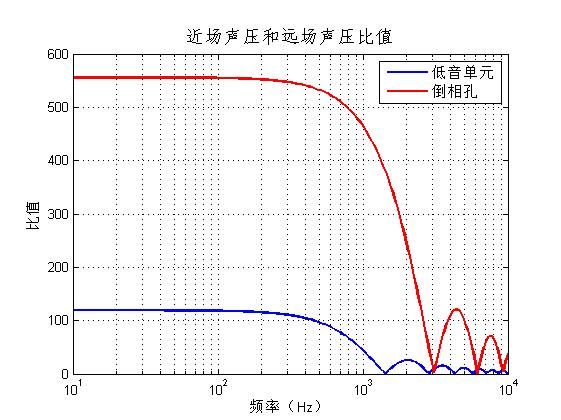

如图是楼主测试条件下近场和远场（1m）声压比值的理论值。

可以看到低音单元在1.5kHz,3kHz等处会有谷点出现。

低音单元的低频部分很小，反而反相孔处很大。这意味着反相孔和后腔形成了共振，导致后端总声阻抗比低音单元前端的声阻抗小得多。

以上纯粹猜测。

谢谢了！

又学习到新的东西了，虽然还没有明白道理.....

toutou问一下：这图是从什么软件得到的？
