主题：请教一个老兵一个麦拉断线的问题
帅哥哟，离线，有人找我吗？
xhei
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：34 积分：446 威望：0 精华：0 注册：2009-6-11 21:47:03 		请教一个老兵一个麦拉断线的问题  发帖心情 Post By：2012-7-12 23:56:14 [只看该作者]

我司有一款45唛啦，厚度50U PET膜片的喇叭，功率是16欧 0。5瓦，线径是0.07的，煲机老是断线，一直没能解决，原是用大黑线，煲机断线后，再换国产恒顺的超高张力线，刚开始还好，可现在又开始断线了，而且每次断线的位置都一样，不知道怎么解决，请教下各位大侠，教教小弟啊！



引线胶水用的是：340C，好像是君品的，说是日本进口的，不知道是真是假。

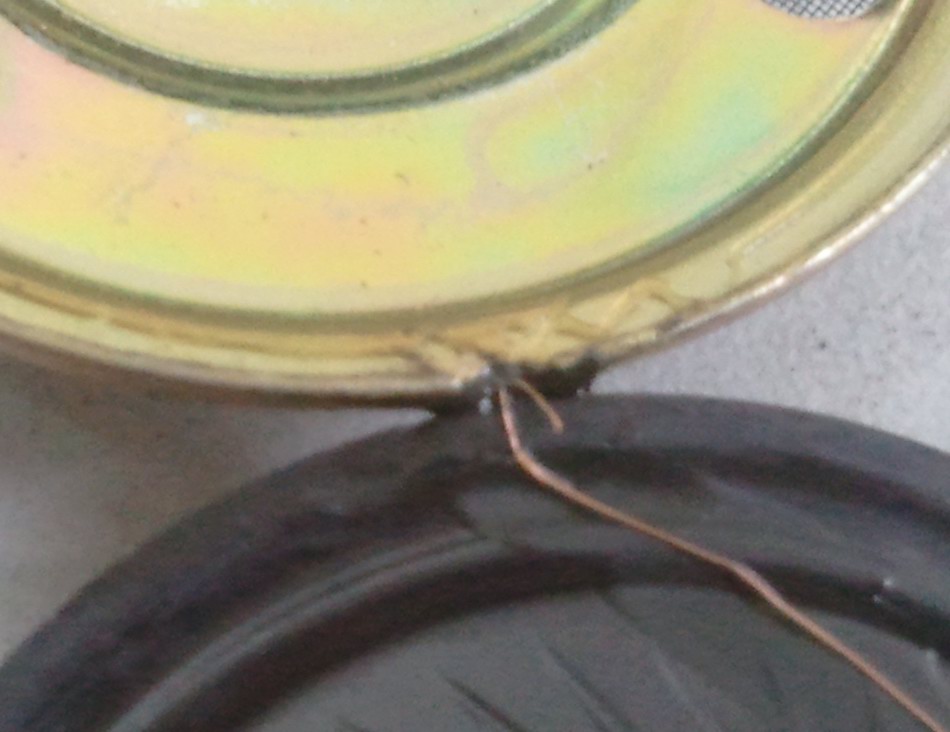

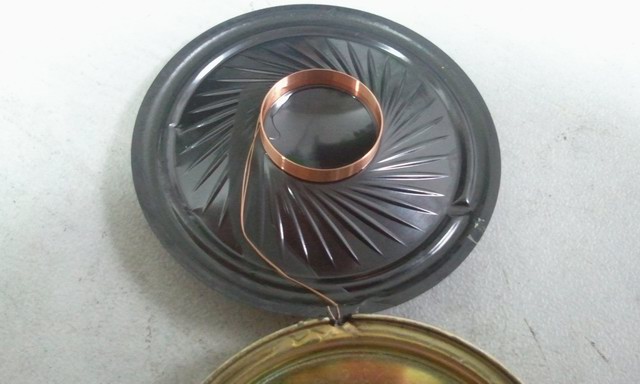

附件为断线的位置，大家看看有什么问题吗？
图片点击可在新窗口打开查看


图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
874372088zhichao
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：43 积分：396 威望：0 精华：0 注册：2010-11-21 22:02:52 		  发帖心情 Post By：2012-7-13 20:38:08 [只看该作者]

定线是否可再多绕一点再引出线，这样对功率有所帮助


 回到顶部
帅哥哟，离线，有人找我吗？
xhei
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：34 积分：446 威望：0 精华：0 注册：2009-6-11 21:47:03 		  发帖心情 Post By：2012-7-14 0:41:29 [只看该作者]

以下是引用874372088zhichao在2012-07-13 20:38:08的发言：

定线是否可再多绕一点再引出线，这样对功率有所帮助





求解？怎么样多绕法呢？
 回到顶部
帅哥哟，离线，有人找我吗？
luckymousie
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：104 积分：922 威望：0 精华：0 注册：2010-1-28 22:13:56 		  发帖心情 Post By：2012-7-14 9:03:47 [只看该作者]

此处断线，应该跟铁盆的内台阶棱角有关吧，膜片看上去在此是向下弧度，引线压在棱角上，有点悬。。。

仅是猜测而已。。。
 回到顶部
帅哥哟，离线，有人找我吗？
hxmy
 小大  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 UV胶水
等级：职业侠客 帖子：117 积分：853 威望：0 精华：0 注册：2010-9-9 15:17:13 		  发帖心情 Post By：2012-7-14 9:32:25 [只看该作者]

可以使用低收缩率的UV胶水来做保护，这样出现断线的几率就会少很多了，hxmy@foxmail.com 15262617168 张生


专业UV胶水解决方案公司，hxmy@foxmail.com 15262617168 张生 如需
要可以联系我司张生
 回到顶部
帅哥哟，离线，有人找我吗？
hnpjlzx
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：66 积分：802 威望：0 精华：0 注册：2011-2-12 15:56:34 		  发帖心情 Post By：2012-7-14 20:05:43 [只看该作者]

楼主340C脱水与甲苯比是多少，请问你的340C闻起来香不香。。。。。



楼主你尝试一下用纸管音圈，



不知楼主磁路规格与盆架有效高与膜片有效高是多少，能否发出来
 回到顶部
帅哥哟，离线，有人找我吗？
wanda7210
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：129 积分：877 威望：0 精华：0 注册：2009-6-28 20:05:58 		  发帖心情 Post By：2012-8-31 16:38:16 [只看该作者]

这种断线可能是工作时振动引线疲劳断线，你要让出线地方减少振动。或者出线地方的胶水是否用软一点不固化的胶水，这样可以保证引线应力释放。还要注意出线时是否已损伤了线，要看员工的作业动作。

如果要知道断线准确原因可以电镜观察引线断面型貌。
 回到顶部
帅哥哟，离线，有人找我吗？
yongheng6194
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 无畏者
等级：新手上路 帖子：87 积分：1041 威望：0 精华：0 注册：2007-7-18 18:24:58 		  发帖心情 Post By：2012-9-1 11:31:08 [只看该作者]

1. 4楼所讲情况，请楼主核查一下

2. 出线位置的角度注意，最好是顺着顺线的方向

3. 换一下绑线胶试试
 回到顶部
帅哥哟，离线，有人找我吗？
wanda7210
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：129 积分：877 威望：0 精华：0 注册：2009-6-28 20:05:58 		  发帖心情 Post By：2012-9-5 16:47:33 [只看该作者]

断口形貌案例图片：疲劳断


 回到顶部
帅哥哟，离线，有人找我吗？
shenhuilw
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：322 积分：2217 威望：0 精华：0 注册：2009-9-15 11:51:20 		  发帖心情 Post By：2012-10-10 10:49:24 [只看该作者]

改用大黑超高张力线，还有就是线的弧度还要再弯一些，检查盘架的出线口是否有毛剌，披峰



















大黑线代理：15899798075
 回到顶部
帅哥哟，离线，有人找我吗？
刘钱文
 小大  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：80 积分：680 威望：0 精华：0 注册：2010-11-26 21:08:18 		  发帖心情 Post By：2012-10-11 9:44:40 [只看该作者]

1.这个地方断线换纸管的肯定不管用了，而且性能变了成本加了。

2.建议边胶和划线胶换软一点的这个位置应该是疲劳折断的，使用软胶会好很多。我记得合翔有款软胶型号好像是101S蛮好的（记不大清楚了，你打电话到厂家问问）
 回到顶部
帅哥哟，离线，有人找我吗？
hnpjlzx
 小大  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：66 积分：802 威望：0 精华：0 注册：2011-2-12 15:56:34 		  发帖心情 Post By：2013-11-14 23:56:56 [只看该作者]

请问楼主解决了吗？怎么改善的

 回到顶部
帅哥哟，离线，有人找我吗？
hnpjlzx
 小大  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：66 积分：802 威望：0 精华：0 注册：2011-2-12 15:56:34 		  发帖心情 Post By：2013-11-14 23:59:31 [只看该作者]

一年多了，楼主解决此问题了吧！能否告知最终是如何处理的呢？
