主题：低音阵列与延时控制讨论
帅哥哟，离线，有人找我吗？
汪壹明
 小大  1楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：128 积分：1978 威望：0 精华：0 注册：2006-7-25 19:33:05 		低音阵列与延时控制讨论  发帖心情 Post By：2013-2-26 20:02:46 [只看该作者]

目前市面上会看到解释说将多个低音进行组合排列，通过一些延时控制来达到诸如“心形”或"其它指向性的需求。有没有人可以详细的解释下这之间的关系呢？波长、时间等的关系，还有所谓的心形是如何的（是指单独的前方有叠加，后方抵消吗？），怎样形成。望高人祥解？？？？

 回到顶部
帅哥哟，离线，有人找我吗？
汪壹明
 小大  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：128 积分：1978 威望：0 精华：0 注册：2006-7-25 19:33:05 		  发帖心情 Post By：2013-2-27 8:38:42 [只看该作者]

咋没人顶啊，先自已占个座。。。

 回到顶部
帅哥哟，离线，有人找我吗？
玛田音箱
 小大  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：蜘蛛侠 帖子：1078 积分：12772 威望：0 精华：0 注册：2006-7-27 20:39:17 		  发帖心情 Post By：2013-2-27 9:04:48 [只看该作者]

这个问题不好理解，只能去做实验对比


QQ:伍肆叁捌玖零玖陆叁
SKYPE:MT13425115072
手机:壹捌玖-零贰伍伍-玖壹壹壹
 回到顶部
帅哥哟，离线，有人找我吗？
子卿
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 魅生妖颜
等级：新手上路 帖子：376 积分：2315 威望：0 精华：0 注册：2011-3-1 21:33:04 		  发帖心情 Post By：2013-2-27 11:40:55 [只看该作者]

 求“网上说”的来源，因为没有图示，实在不好理解音响是怎么摆放的，也就不好做进一步的计算模拟


谁等谁等了一万年，只是等来了一个错；谁对谁凝望一秒钟，转瞬带走了传说...
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6551 积分：51244 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2013-2-27 16:40:00 [只看该作者]

摘自宣传资料：





 下载信息  [文件大小：   下载次数： ]
图片点击可在新窗口打开查看点击浏览该文件:指向性的形成和要求.pdf

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
Sted_Zero
 小大  6楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 笃一
等级：贵宾 帖子：210 积分：1937 威望：0 精华：3 注册：2011-7-11 12:04:13 		  发帖心情 Post By：2013-2-27 16:57:48 [只看该作者]

改变指向性实际就是改变相位，而相位(wt-kx)改变有两个办法：1、改变空间位置；2、延时。

要形成心形指向性，需要三个以上的全指向性扬声器，采用延时可以进一步优化。
 回到顶部
帅哥哟，离线，有人找我吗？
汪壹明
 小大  7楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：128 积分：1978 威望：0 精华：0 注册：2006-7-25 19:33:05 		  发帖心情 Post By：2013-2-27 20:54:31 [只看该作者]

以下是引用Sted_Zero在2013-02-27 16:57:48的发言：

改变指向性实际就是改变相位，而相位(wt-kx)改变有两个办法：1、改变空间位置；2、延时。

要形成心形指向性，需要三个以上的全指向性扬声器，采用延时可以进一步优化。


呵呵，有点意思了。是否可以再祥细的讲解下学习学习呢？

1、改变空间位置==》是否指的是最原始的方式既音箱摆放的位置与角度关系来决定？

2、通过延时来控制==》可以祥解吗？是利用了声速与波长的关系来定义，是否要在假设特定频率（80HZ）下才能形成心形指向性，利用这个频率[80HZ，依f=1/T，T(转一圈360度)=2π/ω，那么90度时刚好形成叠加与抵消，而1/4波长=0.25(344/80)=1.075m，s(秒）=m/c=1.075/344=0.003125s=3.125ms]，依照如上计算，是否只要将后一个超低音的音箱摆在前一个音箱的后1.075米处，再通过处理器等设备将前一个超低音箱设置延时3.125ms来控制的呢？还望大侠能够留意下是否正确。望改正，谢谢！！！


呵呵，还有如上说的需要3个以上的扬声器，这如为何呢，2个不行吗？？？？全指向性需求可以理解。。
 回到顶部
帅哥哟，离线，有人找我吗？
子卿
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 魅生妖颜
等级：新手上路 帖子：376 积分：2315 威望：0 精华：0 注册：2011-3-1 21:33:04 		  发帖心情 Post By：2013-2-27 21:23:10 [只看该作者]


图片点击可在新窗口打开查看

图片点击可在新窗口打开查看

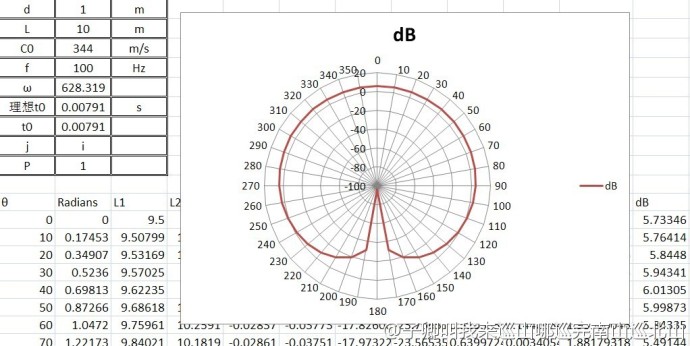

下班之前简单计算了一下，最简单的情况，两只音箱，一前一后，后面的音响稍作延时t0,t0大小由频率和音响间距决定。能够基本实现心形的指向，但是效果并不好，猜测需要两排一前一后的阵列，才能实现很好的心形指向，但是懒得再去计算了...


谁等谁等了一万年，只是等来了一个错；谁对谁凝望一秒钟，转瞬带走了传说...
 回到顶部
帅哥哟，离线，有人找我吗？
子卿
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 魅生妖颜
等级：新手上路 帖子：376 积分：2315 威望：0 精华：0 注册：2011-3-1 21:33:04 		  发帖心情 Post By：2013-2-27 21:24:00 [只看该作者]

晕，计算过程不清楚...手机不给力，见谅....


谁等谁等了一万年，只是等来了一个错；谁对谁凝望一秒钟，转瞬带走了传说...
 回到顶部
帅哥哟，离线，有人找我吗？
汪壹明
 小大  10楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：128 积分：1978 威望：0 精华：0 注册：2006-7-25 19:33:05 		  发帖心情 Post By：2013-2-27 21:49:25 [只看该作者]

呵呵，，楼上兄台给力啊；可惜了，演变过程看不清楚啊。要是能够用EXCEL制作一份就好了，期待中。。。。

 回到顶部
帅哥哟，离线，有人找我吗？
子卿
 小大  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 魅生妖颜
等级：新手上路 帖子：376 积分：2315 威望：0 精华：0 注册：2011-3-1 21:33:04 		  发帖心情 Post By：2013-2-27 22:29:24 [只看该作者]

已经用EXCLE做好了啊，否则不能出来极性图的，但是光有EXCLE看不清计算过程也不爽啊，还是不知道怎么搞的，我明天试试能不能拍清楚点


谁等谁等了一万年，只是等来了一个错；谁对谁凝望一秒钟，转瞬带走了传说...
 回到顶部
帅哥哟，离线，有人找我吗？
汪壹明
 小大  12楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：128 积分：1978 威望：0 精华：0 注册：2006-7-25 19:33:05 		  发帖心情 Post By：2013-2-27 22:36:40 [只看该作者]

以下是引用子卿在2013-02-27 22:29:24的发言：
已经用EXCLE做好了啊，否则不能出来极性图的，但是光有EXCLE看不清计算过程也不爽啊，还是不知道怎么搞的，我明天试试能不能拍清楚点
呵呵，，可否将EXCLE的电子档上传共享下呢？其实通过EXCLE中的计算公式，一步步去理解也还是可以知道的。。另外，弱弱的问下，目前延时工具最方便的就是使用处理器来制作，不知道是否可以通过被动式分频器来解决这个延时的难题呢？？？呵呵，期待中！！
 回到顶部
帅哥哟，离线，有人找我吗？
汪壹明
 小大  13楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：128 积分：1978 威望：0 精华：0 注册：2006-7-25 19:33:05 		  发帖心情 Post By：2013-2-27 22:45:51 [只看该作者]

以下是引用水仙在2013-02-27 16:40:00的发言：

摘自宣传资料：





 下载信息  [文件大小：151.7 KB  下载次数：13]
图片点击可在新窗口打开查看点击浏览该文件:指向性的形成和要求.pdf

大师给的这份资料，给力，解开了我心中一些问题点。可是对于其中还是有些新的问题点：
1、既是通过距离与延时来控制，肯定会有频率的关系，那至此线性阵列如何决择？
2、通过如此方式达到理想目标，音压是在特定频率点增加还是整体音压增加（与1点有些矛盾)？
 回到顶部
帅哥哟，离线，有人找我吗？
子卿
 小大  14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 魅生妖颜
等级：新手上路 帖子：376 积分：2315 威望：0 精华：0 注册：2011-3-1 21:33:04 		  发帖心情 Post By：2013-2-28 9:13:51 [只看该作者]


 下载信息  [文件大小：   下载次数： ]
图片点击可在新窗口打开查看点击浏览该文件:new microsoft office excel worksheet.rar


这只是我的想法，不确定有没有错误哦...声学基础不是特别好....

谁等谁等了一万年，只是等来了一个错；谁对谁凝望一秒钟，转瞬带走了传说...
 回到顶部
帅哥哟，离线，有人找我吗？
汪壹明
 小大  15楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：128 积分：1978 威望：0 精华：0 注册：2006-7-25 19:33:05 		  发帖心情 Post By：2013-2-28 10:57:28 [只看该作者]

学习，谢谢分享！！！
[此贴子已经被作者于2013-02-28 10:58:11编辑过]
 回到顶部
帅哥哟，离线，有人找我吗？
子卿
 小大  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 魅生妖颜
等级：新手上路 帖子：376 积分：2315 威望：0 精华：0 注册：2011-3-1 21:33:04 		  发帖心情 Post By：2013-2-28 13:38:52 [只看该作者]

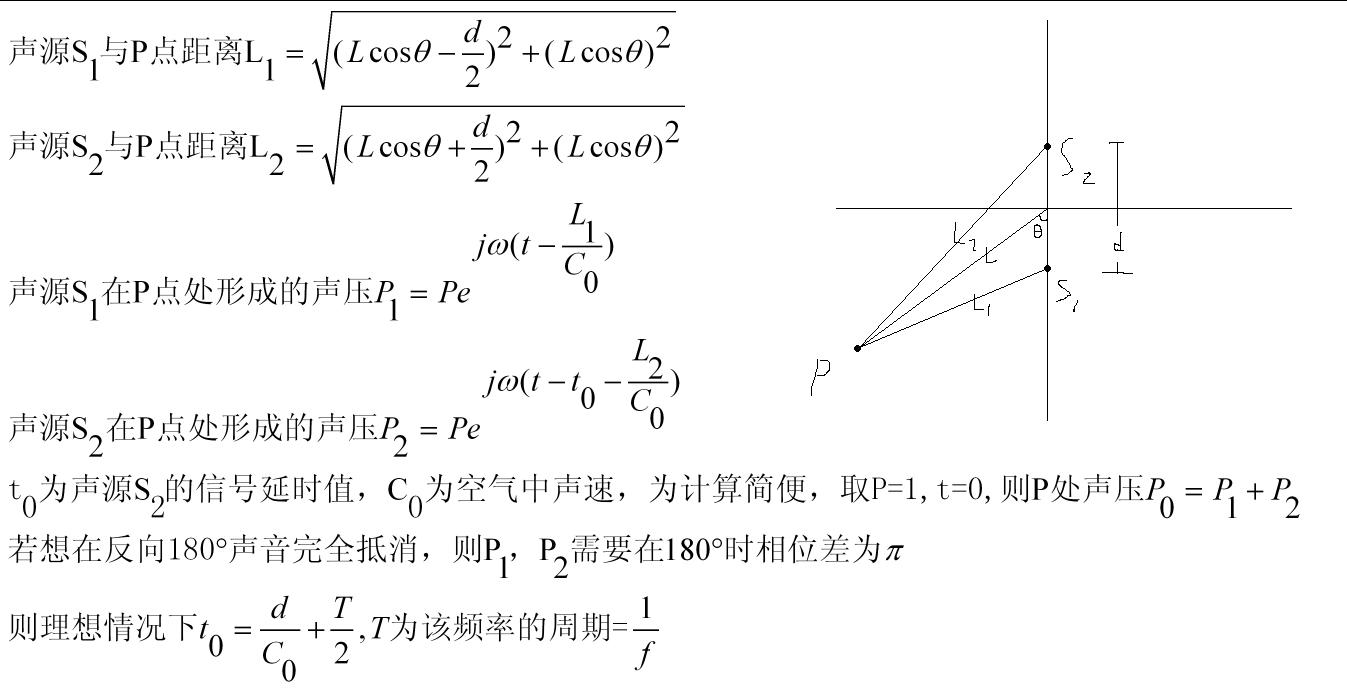

图片点击可在新窗口打开查看



谁等谁等了一万年，只是等来了一个错；谁对谁凝望一秒钟，转瞬带走了传说...
 回到顶部
帅哥哟，离线，有人找我吗？
skyla03
 小大  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 坎坷的喇叭仔
等级：黑侠 帖子：383 积分：2496 威望：0 精华：0 注册：2011-5-10 9:54:05 		  发帖心情 Post By：2013-2-28 14:50:27 [只看该作者]

子卿真专业~

 回到顶部
帅哥哟，离线，有人找我吗？
子卿
 小大  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 魅生妖颜
等级：新手上路 帖子：376 积分：2315 威望：0 精华：0 注册：2011-3-1 21:33:04 		  发帖心情 Post By：2013-2-28 15:26:28 [只看该作者]

 过奖，其实我是不确定这么算对不对，发上来求拍的...基础不太好...


谁等谁等了一万年，只是等来了一个错；谁对谁凝望一秒钟，转瞬带走了传说...
 回到顶部
帅哥哟，离线，有人找我吗？
Sted_Zero
 小大  19楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 笃一
等级：贵宾 帖子：210 积分：1937 威望：0 精华：3 注册：2011-7-11 12:04:13 		  发帖心情 Post By：2013-2-28 16:14:51 [只看该作者]

子卿谦虚了
 回到顶部
帅哥哟，离线，有人找我吗？
汪壹明
 小大  20楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：职业侠客 帖子：128 积分：1978 威望：0 精华：0 注册：2006-7-25 19:33:05 		  发帖心情 Post By：2013-2-28 16:40:53 [只看该作者]

就是就是，谟谦虚。多谢子卿，学习了不少。可是我现在有些糊涂了，为何有一只喇叭在1/2T延迟后，既180度，这样按相位关系刚好两只喇叭变成反向振动；，两只喇叭岂不是刚好互相抵消变成哑音了啊。不好意思，本人基础太差了有些理解不透还望多多提点。。。
[此贴子已经被作者于2013-02-28 16:42:37编辑过]
 回到顶部
