求教，此款40mm喇叭是什么原理 - 微型电声器件设计室 - 声学楼论坛

声学楼论坛 → 技术交流区 → 电声器件与系统设计 → 微型电声器件设计室 → 求教，此款40mm喇叭是什么原理

共有11502人关注过本帖树形打印复制链接主题：求教，此款40mm喇叭是什么原理

蓝声

小大 1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：侠之大者帖子：181 积分：1303 威望：0 精华：0 注册：2009-1-12 22:19:54

求教，此款40mm喇叭是什么原理 发帖心情

Post By：2013-3-6 10:44:53 [只看该作者]


求教，此款40mm的耳机喇叭是什么原理，貌似平板，何处有购？多谢

追求完美

carsound

小大 2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：新手上路帖子：117 积分：1095 威望：0 精华：0 注册：2006-7-5 17:53:40

Post By：2013-3-6 19:20:24 [只看该作者]

駐極體喇叭...

Sted_Zero

小大 3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

笃一
等级：贵宾帖子：210 积分：1937 威望：0 精华：3 注册：2011-7-11 12:04:13

Post By：2013-3-6 20:45:06 [只看该作者]

isodynamic transducer

A403180688

小大 4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：论坛游民帖子：13 积分：131 威望：0 精华：0 注册：2013-3-5 14:46:51

Post By：2013-3-7 10:12:36 [只看该作者]

3樓的兄弟,能多來點介紹嗎

蓝声

小大 5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：侠之大者帖子：181 积分：1303 威望：0 精华：0 注册：2009-1-12 22:19:54

Post By：2013-3-8 8:14:37 [只看该作者]

朋友你好，这是它的英文学名吗？再请教一下，这种类型的喇叭多用在什么方面呢，听感如何，有什么特点呢，多谢

追求完美

carsound

小大 6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：新手上路帖子：117 积分：1095 威望：0 精华：0 注册：2006-7-5 17:53:40

Post By：2013-3-8 12:19:14 [只看该作者]

以下是引用蓝声在2013-03-08 08:14:37的发言：
朋友你好，这是它的英文学名吗？再请教一下，这种类型的喇叭多用在什么方面呢，听感如何，有什么特点呢，多谢

之前akg曾經用過拿來當耳機單體用，在台灣的工研院再把他作一些處理，變成一般喇叭使用，不過需要高電壓驅動，聽感就是高音細節會比較多，堂音也比較多、不過，指向性非常明顯。

蓝声

小大 7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：侠之大者帖子：181 积分：1303 威望：0 精华：0 注册：2009-1-12 22:19:54

Post By：2013-3-8 15:50:52 [只看该作者]

以下是引用carsound在2013-03-08 12:19:14的发言：

请问它的低音怎样呢，据说做在耳机上效果类似动铁，对了，它的学名怎样叫呢？多谢

追求完美

Eagle

小大 8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

吃素的鹰
等级：版主帖子：1101 积分：14326 威望：2 精华：5 注册：2005-11-11 8:11:09

Post By：2013-3-8 17:00:36 [只看该作者]

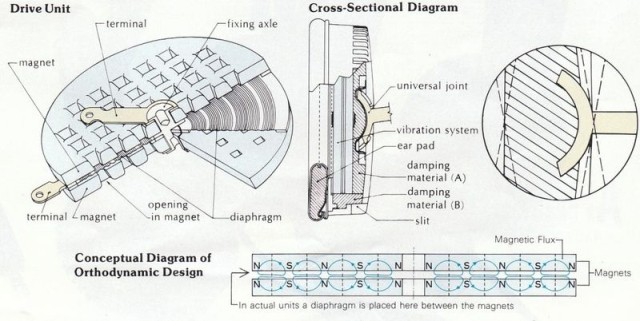

所谓的等磁喇叭。音圈印刷在振膜上，振动的时候振膜变形比动圈式小。但是磁场太弱，灵敏度很低。怎么跟动铁式的又扯上关系了？要扯也是跟静电的有得一比——都是平面振动。

不是什么新技术，十几年前国内一个做HiFi音箱的公司曾经用这种喇叭做过高音，据说太容易烧了，后来就不用了。

^_^ 天地生万物，是物皆有道；得道可明，未得必惘。惘因未得道，而
明亦未必得道，终即始也。

蓝声

小大 9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：侠之大者帖子：181 积分：1303 威望：0 精华：0 注册：2009-1-12 22:19:54

Post By：2013-3-11 8:48:43 [只看该作者]

以下是引用Eagle在2013-03-08 17:00:36的发言：
所谓的等磁喇叭。音圈印刷在振膜上，振动的时候振膜变形比动圈式小。但是磁场太弱，灵敏度很低。怎么跟动铁式的又扯上关系了？要扯也是跟静电的有得一比——都是平面振动。

不是什么新技术，十几年前国内一个做HiFi音箱的公司曾经用这种喇叭做过高音，据说太容易烧了，后来就不用了。

多谢老兄提点

追求完美

古松

小大 10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：业余侠客帖子：68 积分：636 威望：0 精华：0 注册：2010-12-2 20:04:15

Post By：2013-3-31 9:56:24 [只看该作者]

它实际上就是一款带式高音喇叭，没有什么神秘的。

sujianjun2230

小大 11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：论坛游侠帖子：20 积分：178 威望：0 精华：0 注册：2010-7-20 21:39:32

Post By：2013-4-1 19:46:56 [只看该作者]

何位兄弟有类似资料，麻烦传下我的邮箱

sujianjun2230@163.com

wenter

小大 12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：职业侠客帖子：144 积分：1696 威望：0 精华：1 注册：2005-11-9 21:35:45

Post By：2013-4-2 22:15:27 [只看该作者]

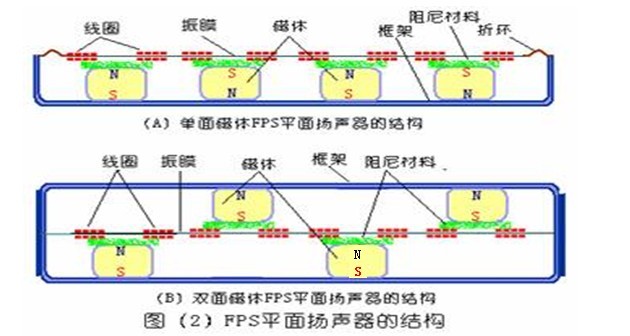

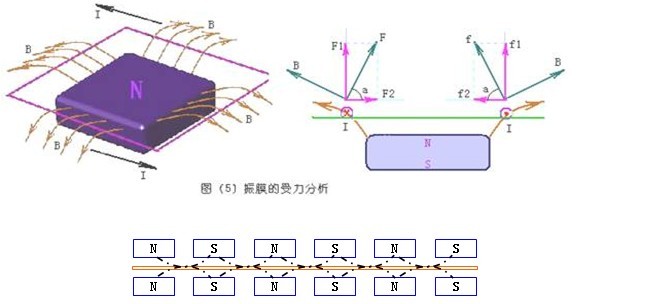

磁场 B 的方向并不是完全和振膜平行，而是有一定的夹角 a, 这样产生的力 F 和磁场方向 B 垂直，而与振膜方向也有 a 的角。根据受力公式有两边的受力大小分别为 F=BIL ， f=BIL, F=f, 即两边受到电磁力的大小相等，现在把两边受到的电磁力 F 和 f 分解为与振膜垂直方向的力 F1 、 f1 和与振膜平行的力 F2 、 f2 。振膜垂直方向力的表达式分别为 F1=Fsina, f1=Fsina( 取向上为正方向 ) ；振膜水平方向的力分别为 F2=Fcosa, f2=-Fcosa( 取向右为正 ) ，所以振膜受到垂直向上的合力为 F （垂直） =F1+f1=Fsina+Fsina=2Fsina, 振膜平行方向受到的力 F （平行） =F2+f2=Fcosa+(-Fcosa)=0, 即振膜受到与其平行方向的合力为 0 ，振膜受到整体的合力只有垂直方向的力，大小为 2 Fsina 。当音圈中通过变化的音频电流时，就会产生变化的力推动振膜振动发出声音。 FPS 平面扬声器是由多个小单元构成的，多个音圈遍布在整个振膜表面上，这样推动力均匀的分布保证了在音频范围振膜受到均匀控制。

当音圈离开磁隙,
破声残留.
当膜片随风起云涌,
无人来听.
如果青春告诉你撑下去,
你会走到失真的尽头.

zhigang324

小大 13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

等级：职业侠客帖子：111 积分：1263 威望：0 精华：0 注册：2006-10-23 8:44:26

Post By：2013-4-4 18:24:25 [只看该作者]

国外称为等电动耳机（EEL）现在仍有人用于耳机，价格很贵500美元一副，瞬态不及静电耳机，但优于电动耳机。缺点是效率低下，且一旦平面音圈因过载而烧毁，就彻底玩玩
