主题:[原创]SENNHEISER HD-600 喇叭照片

帅哥哟,离线,有人找我吗?
Eagle
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 吃素的鹰
等级:版主 帖子:1102 积分:14331 威望:2 精华:5 注册:2005-11-11 8:11:09
[原创]SENNHEISER HD-600 喇叭照片  发帖心情 Post By:2006-9-19 18:51:40 [只看该作者]

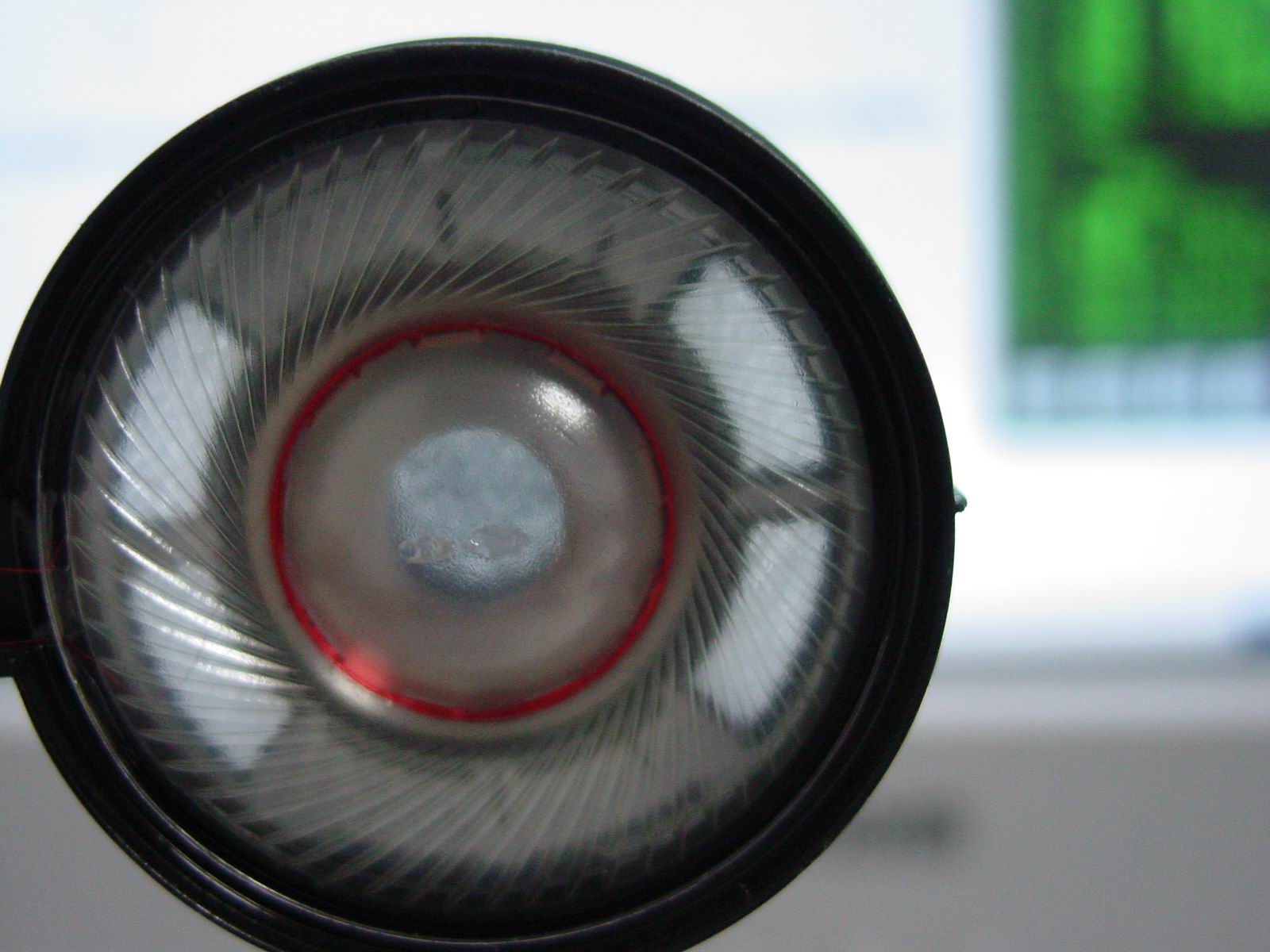

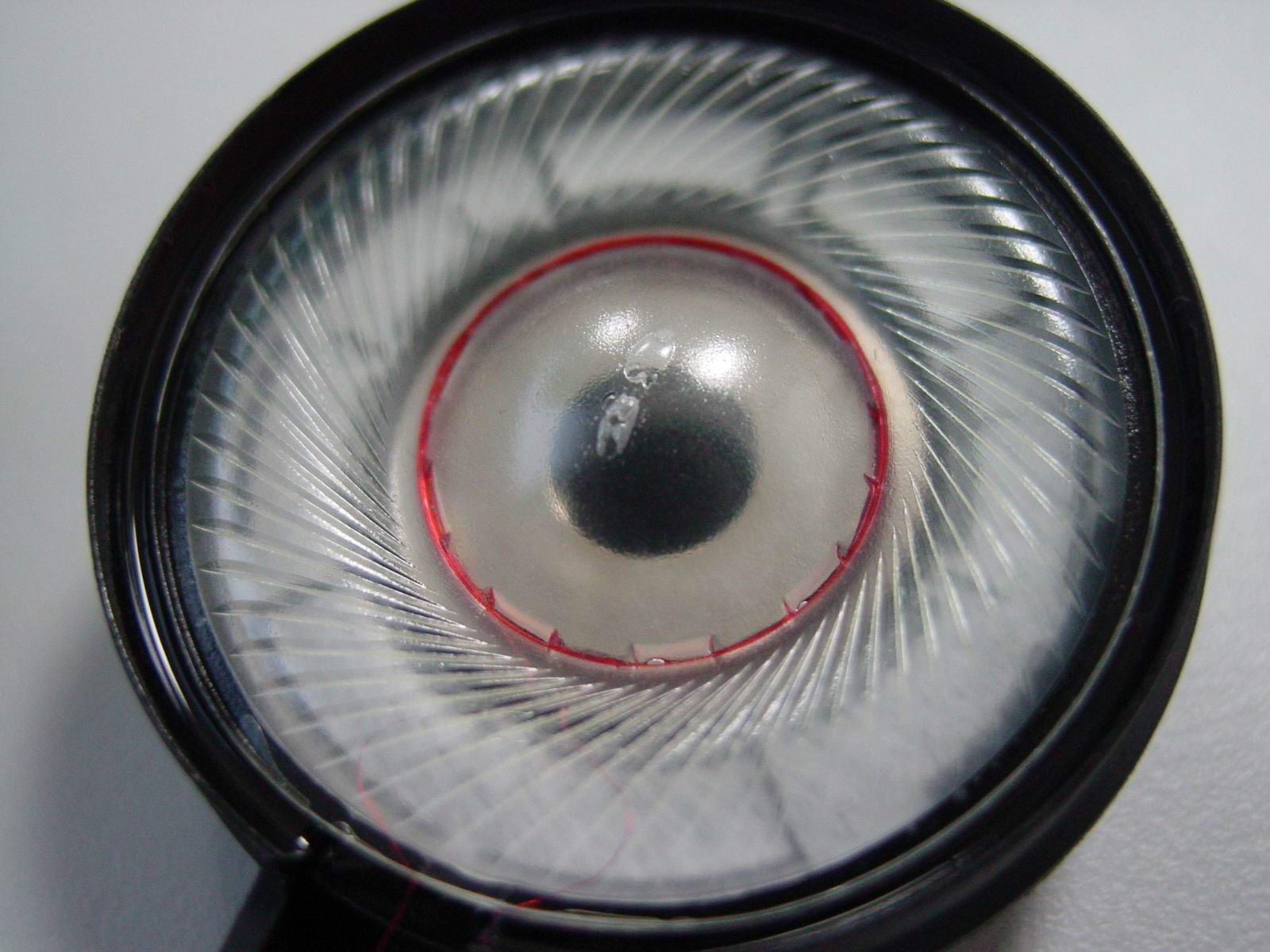

上周答应跟费兄交换HD-600喇叭的照片,这几天没上QQ。今天干脆放在这里跟大家共享。


图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看

图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看



^_^ 天地生万物,是物皆有道;得道可明,未得必惘。惘因未得道,而
明亦未必得道,终即始也。
 回到顶部
帅哥哟,离线,有人找我吗?
Eagle
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 吃素的鹰
等级:版主 帖子:1102 积分:14331 威望:2 精华:5 注册:2005-11-11 8:11:09
  发帖心情 Post By:2006-9-19 18:53:39 [只看该作者]

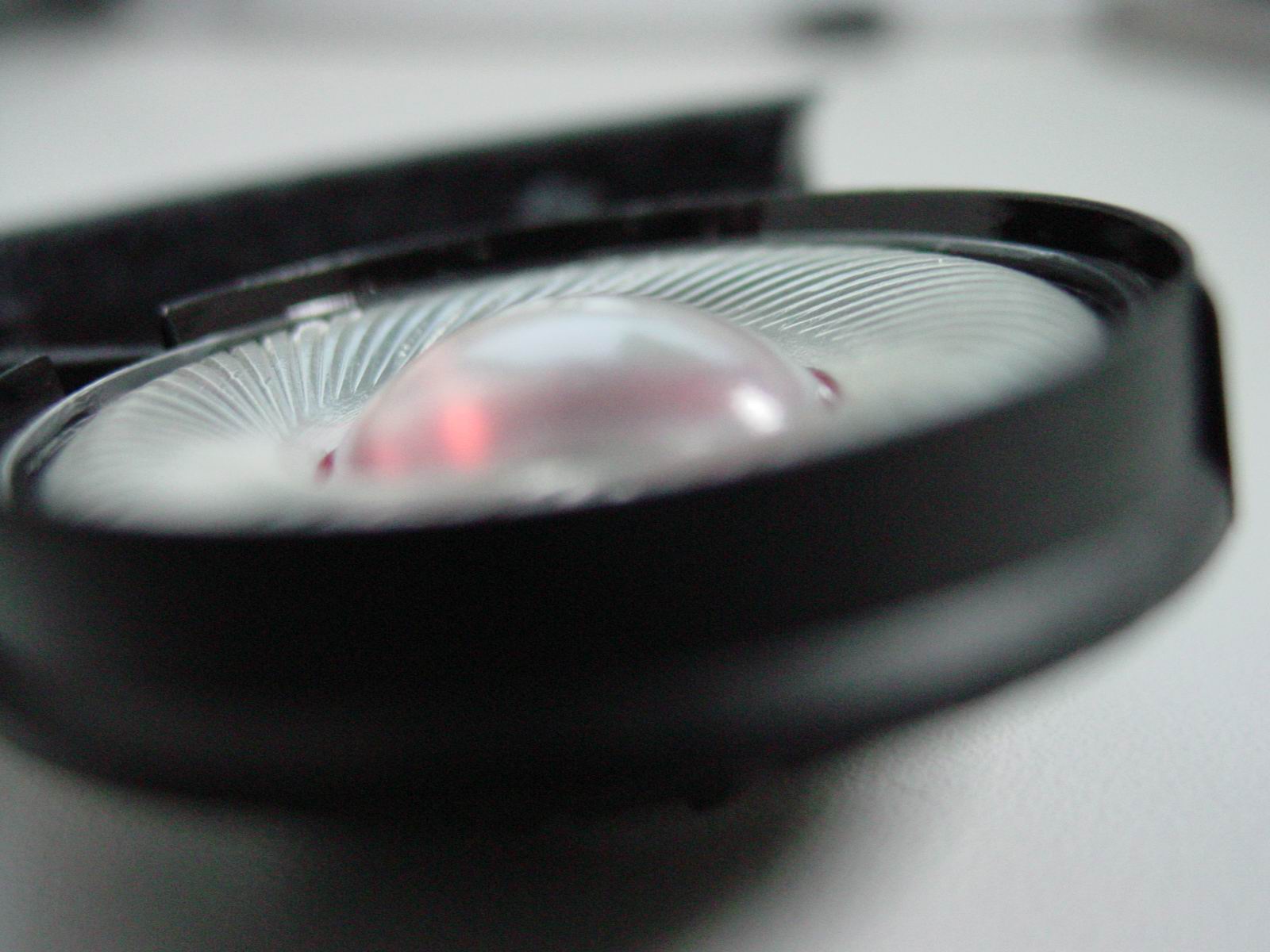

图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看

图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看


^_^ 天地生万物,是物皆有道;得道可明,未得必惘。惘因未得道,而
明亦未必得道,终即始也。
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51232 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2006-9-20 8:34:52 [只看该作者]

HD600好东西啊!


声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
Eagle
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 吃素的鹰
等级:版主 帖子:1102 积分:14331 威望:2 精华:5 注册:2005-11-11 8:11:09
  发帖心情 Post By:2006-9-20 9:40:22 [只看该作者]

费兄这只喇叭跟我见过的那只AKG的喇叭是同一个支架,背面一样。但膜片造型不一样。

HD-600确实是好东西,失真控制得很好。正在研究学习。

这只喇叭有以下几个地方很特别:1、音圈跟膜片接合处看不到胶水;2、膜片弧度很大,普通膜片材料这样做很容易破,难成型。到现在还没搞清这是什么材料的。有知道的兄弟不防告知,谢谢。

[此贴子已经被作者于2006-09-20 09:43:43编辑过]


^_^ 天地生万物,是物皆有道;得道可明,未得必惘。惘因未得道,而
明亦未必得道,终即始也。
 回到顶部
帅哥哟,离线,有人找我吗?
Eagle
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 吃素的鹰
等级:版主 帖子:1102 积分:14331 威望:2 精华:5 注册:2005-11-11 8:11:09
  发帖心情 Post By:2006-9-20 9:47:21 [只看该作者]

费兄,AKG这只喇叭的膜片很厚,很硬吧?HD-600的膜片很软。



^_^ 天地生万物,是物皆有道;得道可明,未得必惘。惘因未得道,而
明亦未必得道,终即始也。
 回到顶部
帅哥哟,离线,有人找我吗?
电声爱好者
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 爱好者
等级:新手上路 帖子:1112 积分:11076 威望:1 精华:32 注册:2005-12-10 21:03:04
  发帖心情 Post By:2006-9-20 17:16:37 [只看该作者]

HD600的自由谐振频率在250Hz左右吧?

AKG的是多少?费老弟测试一下(不带壳体时)



唯其所爱,永不言弃!
 回到顶部
帅哥哟,离线,有人找我吗?
db
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 魔幻大师
等级:新手上路 帖子:1360 积分:12686 威望:2 精华:5 注册:2005-11-21 20:56:56
  发帖心情 Post By:2006-9-21 20:29:04 [只看该作者]

以下是引用feiyanfeng在2006-09-20 11:53:33的发言:

Eagle 兄,,有一疑问,,有空,,QQ详谈!

图片点击可在新窗口打开查看图片点击可在新窗口打开查看

二位猩猩相惜,真让人受不了.

几个外形能看出什么呢,把真正的亮点贴出来才爽啊.



久违了,这次搬来了很多砖头,别闪啊,呵呵
 回到顶部
帅哥哟,离线,有人找我吗?
db
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 魔幻大师
等级:新手上路 帖子:1360 积分:12686 威望:2 精华:5 注册:2005-11-21 20:56:56
  发帖心情 Post By:2006-9-21 20:39:43 [只看该作者]

以下是引用Eagle在2006-09-20 09:40:22的发言:

费兄这只喇叭跟我见过的那只AKG的喇叭是同一个支架,背面一样。但膜片造型不一样。

HD-600确实是好东西,失真控制得很好。正在研究学习。

这只喇叭有以下几个地方很特别:;。到现在还没搞清这是什么材料的。有知道的兄弟不防告知,谢谢。


1、音圈跟膜片接合处看不到胶水--------到低有无胶水,还是透明胶水.

2、膜片弧度很大,普通膜片材料这样做很容易破,难成型------ 看来有出来一种新材料了.

3、失真控制得很好--------到底用了何种新发明呢.大家多想学啊.

4、膜片造型不一样-------是否申请了外观设计专利呢.要是为性能设计需要,这到是对工程师很对口的.

[此贴子已经被作者于2006-09-21 20:40:22编辑过]


久违了,这次搬来了很多砖头,别闪啊,呵呵
 回到顶部
帅哥哟,离线,有人找我吗?
db
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 魔幻大师
等级:新手上路 帖子:1360 积分:12686 威望:2 精华:5 注册:2005-11-21 20:56:56
  发帖心情 Post By:2006-9-22 18:35:46 [只看该作者]

敢为天下先,引领生活朝流!


久违了,这次搬来了很多砖头,别闪啊,呵呵
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  10楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51232 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2006-9-22 19:35:19 [只看该作者]

db的样子好可爱!


声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
zhigang324
  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:职业侠客 帖子:111 积分:1257 威望:0 精华:0 注册:2006-10-23 8:44:26
  发帖心情 Post By:2006-10-27 10:45:08 [只看该作者]

怎么看不到图啊?在下对耳机单元也颇感兴趣,希望同各位高手交流。不过本人对静电扬声器内行,已做成样品,音质极好,欢迎交流切磋。

 回到顶部
帅哥哟,离线,有人找我吗?
actroxn
  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:130 积分:1647 威望:0 精华:0 注册:2006-3-15 23:48:06
  发帖心情 Post By:2006-10-30 22:03:00 [只看该作者]

HD-600

好像引线出来没上胶?---什么材料为什么不会断?

中间球顶上有两个气泡?还是其它什么?--难道是有加高音片?

K501

引线从两边出来?


 回到顶部
帅哥哟,离线,有人找我吗?
欧阳风
  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:874 积分:9485 威望:0 精华:0 注册:2006-7-23 15:49:31
  发帖心情 Post By:2006-11-1 12:51:22 [只看该作者]

楼主把DB的问题回答一下吧,憋着好难受.



图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看


菩提本无树,明镜亦非台,本来无一物,何处惹尘埃。
 回到顶部
帅哥哟,离线,有人找我吗?
Eagle
  14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 吃素的鹰
等级:版主 帖子:1102 积分:14331 威望:2 精华:5 注册:2005-11-11 8:11:09
  发帖心情 Post By:2006-11-1 15:37:26 [只看该作者]

以下是引用db在2006-09-21 20:39:43的发言:

1、音圈跟膜片接合处看不到胶水--------到低有无胶水,还是透明胶水.

2、膜片弧度很大,普通膜片材料这样做很容易破,难成型------ 看来有出来一种新材料了.

3、失真控制得很好--------到底用了何种新发明呢.大家多想学啊.

4、膜片造型不一样-------是否申请了外观设计专利呢.要是为性能设计需要,这到是对工程师很对口的.


1. 我只能说看不到任何胶水痕迹。没敢解剖喇叭,目前无法回答你的问题。

2. HD-600出来应该有10年以上了,所以不是什么新材料,但是什么材料,一个全世界跑、自称见多识广的美国顾问也说不知道。

3. 我要是知道就不用为失真问题发愁了。

4. 我也不知道有没专利。但我看见过仿AKG造型的膜片了。



^_^ 天地生万物,是物皆有道;得道可明,未得必惘。惘因未得道,而
明亦未必得道,终即始也。
 回到顶部
帅哥哟,离线,有人找我吗?
Eagle
  15楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 吃素的鹰
等级:版主 帖子:1102 积分:14331 威望:2 精华:5 注册:2005-11-11 8:11:09
  发帖心情 Post By:2006-11-1 15:42:51 [只看该作者]

以下是引用actroxn在2006-10-30 22:03:00的发言:

HD-600

好像引线出来没上胶?---什么材料为什么不会断?

中间球顶上有两个气泡?还是其它什么?--难道是有加高音片?

很多小喇叭的引线没上胶,这没什么奇怪的。

至于中间那两气泡,我也在想。以SENNHEISER的水平,不可能是模具出问题造成,应该是有意而为,但具体什么用没想清。也许就为让人好奇,令人望而却步而做的无用的玩意。



^_^ 天地生万物,是物皆有道;得道可明,未得必惘。惘因未得道,而
明亦未必得道,终即始也。
 回到顶部
帅哥哟,离线,有人找我吗?
欧阳风
  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:874 积分:9485 威望:0 精华:0 注册:2006-7-23 15:49:31
  发帖心情 Post By:2006-11-1 17:34:59 [只看该作者]

哦,还是雾里看花.....图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看


菩提本无树,明镜亦非台,本来无一物,何处惹尘埃。
 回到顶部
帅哥哟,离线,有人找我吗?
lzx8209
  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:51 积分:337 威望:0 精华:0 注册:2006-6-16 15:29:41
  发帖心情 Post By:2006-11-13 14:33:52 [只看该作者]

大家看过650的单元膜片吗?

感觉和600没什么区别,但是650的膜片球顶处可没有气泡哦,(不会是楼主...嘿嘿...)

至于胶水的问题,我估计关键还是工艺的问题,当然胶水的成分也很重要;

再就是膜片的材料,估计不是通用材料,这么大的公司,耳机出来这么长时加都没人能仿的了,显然应该是专供材料...



不要相信我,不要忽视我...
 回到顶部
帅哥哟,离线,有人找我吗?
lzx8209
  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:51 积分:337 威望:0 精华:0 注册:2006-6-16 15:29:41
  发帖心情 Post By:2006-11-13 14:42:26 [只看该作者]

森海的,我见过的如595、600、650可都是这种膜片结构,打开耳壳,全是一样的结构,

AKG的,我见过271、501,膜片形状也差不多..

成功的设计,他们当然要做足文章了,

当然,我们也可以借鉴了,至于会不会出现专利权的纠纷,那就看你的水平了...嘿嘿...



不要相信我,不要忽视我...
 回到顶部
帅哥哟,离线,有人找我吗?
心动
  19楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 学徒
等级:蝙蝠侠 帖子:794 积分:4915 威望:0 精华:0 注册:2005-11-9 13:29:18
  发帖心情 Post By:2006-11-13 16:28:30 [只看该作者]

请教一下,对于这种大喇叭(40~50的),喇叭测试用什么仿真耳?谢谢!

 回到顶部
帅哥哟,离线,有人找我吗?
潜水艇
  20楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 1S2SYYSTJSWW
等级:版主 帖子:633 积分:5604 威望:1 精华:1 注册:2006-1-17 9:00:47
  发帖心情 Post By:2006-11-15 14:20:17 [只看该作者]

材料,又是材料,干脆发个样品给dB兄,让它给你分析吧

不过分析出来也未必能在国内找到



野兔帮K歌第一高手
We Do Sound Right!
