声学楼论坛 → 技术交流区 → 电声器件与系统设计 → 软件应用及仿真室 → 手机声腔的模拟软件 -MICRO-CAP大家知道吗？


  共有36413人关注过本帖树形打印复制链接

主题：手机声腔的模拟软件 -MICRO-CAP大家知道吗？
帅哥哟，离线，有人找我吗？
Acoustics
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-10-6 12:06:12 [显示全部帖子]

商业软件,哪里能共享?

似乎跟PSPICE差不多,也不是专为电声器件设计的.

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-11-1 15:04:19 [显示全部帖子]

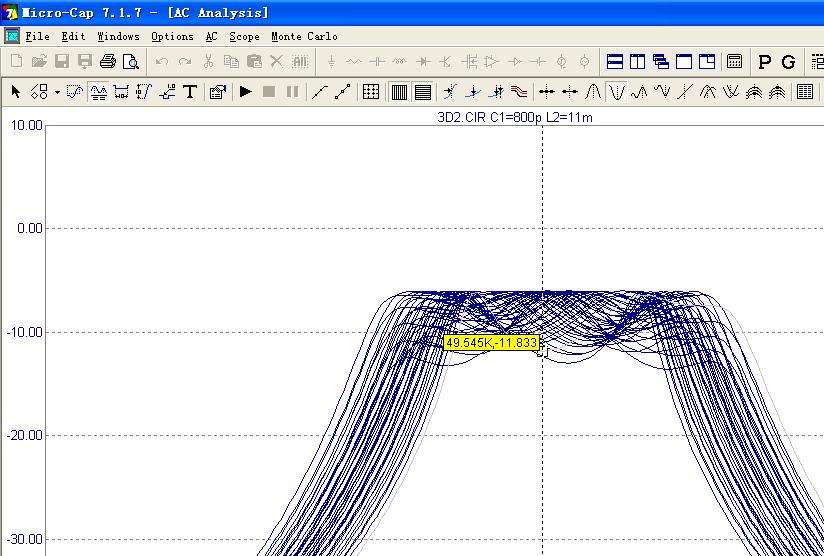

不会用,看看例子:




图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-11-1 15:11:59 [显示全部帖子]


图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2007-8-20 11:50:10 [显示全部帖子]

参数是怎么精确计算的?

需要辅助测量和计算.

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2010-7-10 16:14:33 [显示全部帖子]

ed2k://|file|Micro-Cap9.0%20Circuit%20Simulation%20And%20Analysis%20Spice%20Spectrum%20Full%20Version.rar|40777103|0A8C1097C9B6B38DA7B541465938441B|/


学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2010-7-10 16:15:07 [显示全部帖子]

ed2k://|file|Micro-Cap%208.1.1.0%20Cd%20Content%20(With%20English%20Crack).rar|28683639|691E823B55F0F02AB4FAA3EDEAAB9514|/


学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2012-9-10 9:20:19 [显示全部帖子]

声学库可以自己做，买的话太贵。


学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2012-9-10 12:42:25 [显示全部帖子]


图片点击可在新窗口打开查看

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2012-9-10 12:46:48 [显示全部帖子]


图片点击可在新窗口打开查看

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2012-9-10 12:50:54 [显示全部帖子]


图片点击可在新窗口打开查看

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2012-9-10 12:51:52 [显示全部帖子]

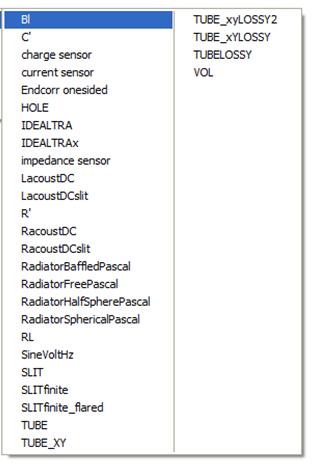

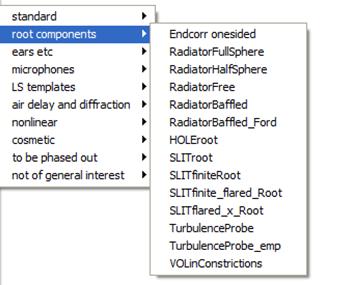

声学仿真库可支持MC7 MC8 MC9等


学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2012-9-10 12:52:50 [显示全部帖子]

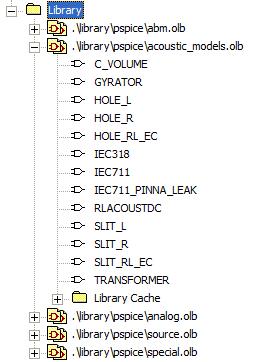

PSPICE的声学库可以支持10.5以上，试了不支持9.2


学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2012-9-10 13:46:59 [显示全部帖子]



How do I add new libraries to Micro-Cap?



Parts may be modeled in libraries through the use of Micro-Cap binary models, .model statements, or .subckt statements. Both SPICE and PSpice formats are compatible. The method for adding libraries that contain these models is as follows.

Binary models and .model statements
Copy the library file into the LIBRARY subdirectory. In Micro-Cap, open up the file called NOM.LIB that resides in the LIBRARY subdirectory. This file contains a list of all libraries that Micro-Cap accesses automatically. On a new line in this file, add in a .LIB statement that references the library file that is to be added. Use the same format as the other lines. Save and close this file.

These models can now be accessed when a Primitive component is used. Placing a Primitive component in the schematic will invoke the Attribute dialog box for that component. In this dialog box will appear a list of all available models for that type.

.subckt statements
Libraries that contain these SPICE parts are frequently used by vendors. In the Component Editor, there is an Import Wizard that loads all subcircuit components from a specified file. Run this wizard and it will take you through all of the necessary steps to extract the subcircuits from the library and add them to Micro-Cap.

To add the library manually, copy the library file into the LIBRARY subdirectory. In Micro-Cap, open up the file called NOM.LIB that resides in the LIBRARY subdirectory. This file contains a list of all libraries that Micro-Cap accesses automatically. On a new line in this file, add in a .LIB statement that references the library file that is to be added. Use the same format as the other lines. Save and close this file.

All subcircuits that have their own configuration need to be added into the Component Editor.


学无止境！
 回到顶部
