主题:28mm曲线问题

帅哥哟,离线,有人找我吗?
zlg1980
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:职业侠客 帖子:94 积分:1791 威望:0 精华:0 注册:2006-9-21 17:45:32
28mm曲线问题  发帖心情 Post By:2006-10-27 10:00:29 [只看该作者]


图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看

图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看

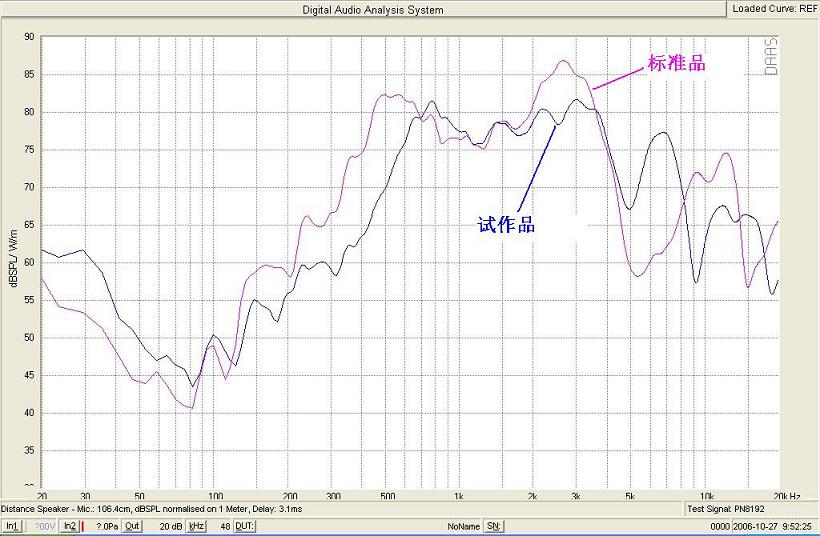

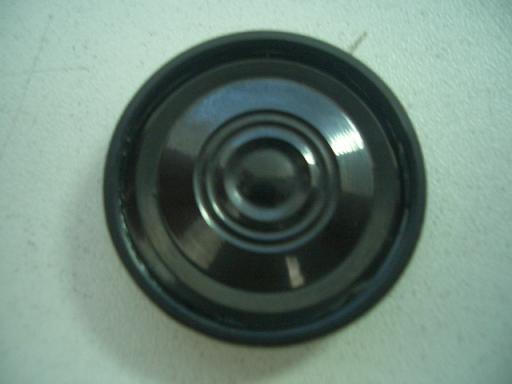

附件为28mm喇叭的试作曲线,请各位DX分析指较。

音膜材料为:PET 0.05mm

喇叭总高:4.8mm

阻抗:16ohm

卷幅:2.2mm (无骨架)

音圈内径:10.25mm

  要求:FO现在730,需改为550

  曲线:2k~3.5K需要提升,与标准品基本保持一致。


 回到顶部
帅哥哟,离线,有人找我吗?
zjh830611
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游民 帖子:16 积分:120 威望:0 精华:0 注册:2006-10-11 12:54:33
  发帖心情 Post By:2006-10-27 10:18:48 [只看该作者]

难度高????????????


 回到顶部
帅哥哟,离线,有人找我吗?
欧阳风
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:874 积分:9485 威望:0 精华:0 注册:2006-7-23 15:49:31
  发帖心情 Post By:2006-10-27 18:31:06 [只看该作者]

试作品的膜片和原样喇叭的膜片有何区别,不知楼主对比过没有,

应该从膜片上入手2~3.5K,5K以后的曲线低了应该是膜片

球顶的问题.小喇叭对膜片的材料和形状的敏感性要更强啊.



图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看
[此贴子已经被作者于2006-10-27 18:32:49编辑过]


菩提本无树,明镜亦非台,本来无一物,何处惹尘埃。
 回到顶部
帅哥哟,离线,有人找我吗?
zhaojx1
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:55 积分:804 威望:0 精华:0 注册:2006-9-1 11:08:10
  发帖心情 Post By:2006-10-30 9:37:44 [只看该作者]

问题在膜片上,你的膜片1、在折环部位和你原样有差别。2、高度比原样要高。修改膜片的形状可以达到你的要求。

 回到顶部
美女呀,离线,留言给我吧!
wendyyan
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:75 积分:1397 威望:0 精华:0 注册:2006-8-21 10:30:21
  发帖心情 Post By:2006-10-30 11:36:15 [只看该作者]

赞同


 回到顶部
帅哥哟,离线,有人找我吗?
zhang0201
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:新手上路 帖子:140 积分:3931 威望:0 精华:0 注册:2006-4-11 16:24:58
  发帖心情 Post By:2006-10-30 18:44:17 [只看该作者]

1.改一下音圈线径,调低一档,

2.不改线径,将音圈圈数减少2-3匝.

目的是为减轻音圈重量,提升2-3.5KHZ,


 回到顶部
帅哥哟,离线,有人找我吗?
whs
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:56 积分:1900 威望:0 精华:0 注册:2006-10-11 16:09:01
  发帖心情 Post By:2006-10-31 11:52:31 [只看该作者]

主要還是膜片的問題,從曲線上看你的膜片應該比樣品厚,其次就是膜片的有效高太高,

降低有效高可減輕音圈重量.


 回到顶部
帅哥哟,离线,有人找我吗?
彭代康
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:54 积分:924 威望:0 精华:0 注册:2006-7-10 9:15:28
  发帖心情 Post By:2006-10-31 20:51:00 [只看该作者]

把6.7楼的意见都加上,再做一只.应该OK了.记得回来告诉我们结果哦.


海阔天空任你飞。
 回到顶部
美女呀,离线,留言给我吧!
flying
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 学习飞翔的小鸟
等级:新手上路 帖子:191 积分:2419 威望:0 精华:0 注册:2006-10-11 18:05:15
  发帖心情 Post By:2006-11-4 18:11:58 [只看该作者]

呵,我也赞同楼上的观点。

从FO来看,楼主的膜片好像是比标品要厚一点。


 回到顶部
帅哥哟,离线,有人找我吗?
gandossy
  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 心月浪子
等级:新手上路 帖子:84 积分:1622 威望:0 精华:0 注册:2005-11-8 20:15:30
  发帖心情 Post By:2006-11-5 11:38:21 [只看该作者]

楼主,你不觉得即使你的2-3K的地方高上去了,可是你的低频也没法和标准品比,我建议先把低频和标准品做的差不多的时候再来改那个曲线吧


行走江湖,修炼修炼.
 回到顶部
