主题:[讨论]关于箱体振动的测试

帅哥哟,离线,有人找我吗?
okk
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:279 积分:1696 威望:0 精华:2 注册:2006-1-20 17:30:56
[讨论]关于箱体振动的测试  发帖心情 Post By:2006-11-28 11:48:32 [显示全部帖子]

关于箱体振动的测试

大侠们:

关于箱体振动的测试,对音箱而言,应该也是挺重要的.

这个测试应当怎么做呢?

图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看

 回到顶部
帅哥哟,离线,有人找我吗?
okk
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:279 积分:1696 威望:0 精华:2 注册:2006-1-20 17:30:56
  发帖心情 Post By:2006-11-29 21:52:07 [显示全部帖子]

怎样实现?

哪位能铁点例子上来呀.

图片点击可在新窗口打开查看图片点击可在新窗口打开查看

 回到顶部
帅哥哟,离线,有人找我吗?
okk
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:279 积分:1696 威望:0 精华:2 注册:2006-1-20 17:30:56
  发帖心情 Post By:2006-11-30 11:31:00 [显示全部帖子]

US$21.  太好了,谢谢!

 连PRE-AMP 共US$105.

不过配用JUSTMLS,成本就显高了.


图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看

为什么国内厂家少见有做这个测试的. WHY?


图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看

图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看
[此贴子已经被作者于2006-11-30 12:14:59编辑过]

 回到顶部
帅哥哟,离线,有人找我吗?
okk
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:279 积分:1696 威望:0 精华:2 注册:2006-1-20 17:30:56
  发帖心情 Post By:2006-12-6 12:45:13 [显示全部帖子]

用土办法初步试了一下.

对象为一个老旧的日产品牌落地箱,扫频法.

看频响似乎主要由两部分组成:

1. 几乎与近场相同的频响.

2. 几个分离的谐振峰谷,比1项高20-30DB.

合理不?

图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看

 回到顶部
帅哥哟,离线,有人找我吗?
okk
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:279 积分:1696 威望:0 精华:2 注册:2006-1-20 17:30:56
  发帖心情 Post By:2006-12-8 12:23:30 [显示全部帖子]

图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看

 回到顶部
帅哥哟,离线,有人找我吗?
okk
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:279 积分:1696 威望:0 精华:2 注册:2006-1-20 17:30:56
  发帖心情 Post By:2006-12-27 17:57:41 [显示全部帖子]

商界对这个问题并非不介意.好像厂家反到比较麻木.

在"南京威虹音响网站"看到以下资料,转贴过来:

Rockport是美国Hi-End品牌,反正箱子卖的比丹拿贵,用的是丹拿的顶级单元(还有别的顶级单元). Rockport的设计师好像也是极品LP转盘的设计师.他家的避震水平肯定是第一流的.

Spendor S3/5是Spendor 改进的 LS3/5,而Westlake则是一家生产专业音频设备,也生产高档Hi-Fi箱的美国公司.LC5.75是一个小型高档书架箱.

Rockport MerakII
图片点击可在新窗口打开查看

Spendor S3\5
图片点击可在新窗口打开查看

Westlake LC5.75
图片点击可在新窗口打开查看

这三张图差不多可以了解他们的音色特点.
Rockport 从图中看,箱体几乎没有谐振,真的是很罕见的.换句话说,他们的箱体几乎不会给重放的声音加入任何杂质.所以才是Hi-End.至于为什么有这么好的箱体,恐怕是他们的秘密了.而且再仔细看看,Rockport的微量谐振峰也被调节到了400Hz左右,可见400Hz的谐振峰是这几款高端箱子的共识了。

Spendor S3/5的箱体显著的有谐振,但主要谐振峰都在400hz以下,倒是与一些AV箱,比如AE水一,劲浪706,JBL S38类似,但不同的是,Spendor S3/5有多个不同的谐振峰,或许导致的影响也与其他几个不同.我们知道Spendor的声音是比较典型的"旧英国声",可见旧英国声很可能还是受箱体的影响的.

至于Westlake LC5.75,可见这个美国箱的谐振还是比较少的.只在100Hz附近时间长些,总的来说,应该还是很干净的声音.

PMC 的箱振测试性能在中频和高频都非常好,让人深刻感觉到他的低频表现相对缺乏一些。虽然kal 宣称“传输线理论(增强低频)”,但是我对他的概念有点怀疑。很不幸,PMC IB-1S 并没有让我减轻对他的传输线理论的成见,箱子的低频特性(不是很好),以我的观点来看,是因为它的传输线设计。我感觉常规的倒相孔设计,甚至密闭箱设计,阵列设计都可以得到一个更好的更全面的音箱设计。  John Atkinson  ( Stereophile首席评测师)

图片点击可在新窗口打开查看


为让大家看看名箱怎么表现的,再上几张:

Kharma  翻译名为 “理想之声”,荷兰 Hi-End品牌
Kharma MidiGrand Ceramique
图片点击可在新窗口打开查看

MBL 111B  就是大家知道的小葫芦了, 德国Hi-End品牌

MBL
图片点击可在新窗口打开查看

Sonus Faber Amati Homage , 意大利名箱,以重播提琴闻名
Sonus Faber Amati Homage
图片点击可在新窗口打开查看

没想到Kharma 的箱振会有这么大!但是和Linn一样, 他把箱振调节到了400Hz附近,虽然振动延时还是比较长的。这一点说明Kharma很可能不是“纯净”声,而是经调整或修饰过的声音。这一点似乎在Hi-End里面不常见,上面的Hi-End箱行列里面大多都以把箱振降到最低为目的。不过Stereophile对Kharma这款箱的评价也不都是正面,也有"the bass lacked solidity, punch, and definition" ,认为它的低频缺少实体感,不够拳拳到肉,缺少精确感.并且认为它的倒相孔位置太低,不足以延伸低频下潜.但这种设计同时使得箱子可以接近墙放置.如果放在房间太中间,低频就有些缺少.
可见Hi-End箱也未必都是面面俱到阿.

MBL 111B的箱振也是如此的低,几乎就比Rockport 大一点点,箱振的频率范围很小,时间延续短,幅度低.

Sonus Faber Amati Homage 是世霸家族的名箱之一了,可以看出他们的箱振业不大,除了100Hz 和300Hz有两个比较矮的峰以外,别的非常干净。以前绝没想到的,不知道100和300Hz是否会影响或润色到大提琴,但至少人声范围内,Sonus Faber这款箱几乎是纯净的。让人可以想象小提琴的表现也会是绝美。

图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看

 回到顶部
帅哥哟,离线,有人找我吗?
okk
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:279 积分:1696 威望:0 精华:2 注册:2006-1-20 17:30:56
  发帖心情 Post By:2007-2-20 13:19:49 [显示全部帖子]

厂家是为了保密吗?图片点击可在新窗口打开查看

 回到顶部
帅哥哟,离线,有人找我吗?
okk
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:279 积分:1696 威望:0 精华:2 注册:2006-1-20 17:30:56
  发帖心情 Post By:2007-5-29 14:40:46 [显示全部帖子]

近来箱体的议论较受重视,材料,简正,吸音.......

应把这个议题再顶出来.

图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看

 回到顶部
帅哥哟,离线,有人找我吗?
okk
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:279 积分:1696 威望:0 精华:2 注册:2006-1-20 17:30:56
  发帖心情 Post By:2007-9-15 11:39:52 [显示全部帖子]

所有的声学测试系统应当都克以用.

但前端的传感器不是MIC,而是#2 - #5 楼说的"加速度计".


 回到顶部
帅哥哟,离线,有人找我吗?
okk
  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:279 积分:1696 威望:0 精华:2 注册:2006-1-20 17:30:56
  发帖心情 Post By:2007-9-17 18:56:38 [显示全部帖子]

是的,B&K更高级了.

另,自linearx 网站得知:
http://www.linearx.com/products/accessories/LP201/LP201_01.htm

LMS测试系统自V 4.6 起提供LP201(加速度计预放大器)接口,用于测量加速

度、速度和位移。

图片点击可在新窗口打开查看图片点击可在新窗口打开查看

 回到顶部
帅哥哟,离线,有人找我吗?
okk
  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:279 积分:1696 威望:0 精华:2 注册:2006-1-20 17:30:56
  发帖心情 Post By:2008-1-15 21:34:22 [显示全部帖子]

老大爷发话了:

     振动测量出来了,如何评价??如何避免?如何利用?

电声界的精英们,加油哇。图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看


 回到顶部
帅哥哟,离线,有人找我吗?
okk
  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:279 积分:1696 威望:0 精华:2 注册:2006-1-20 17:30:56
  发帖心情 Post By:2008-3-19 12:09:05 [显示全部帖子]

看来这是个无人问津的题目.

 回到顶部
帅哥哟,离线,有人找我吗?
okk
  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:279 积分:1696 威望:0 精华:2 注册:2006-1-20 17:30:56
  发帖心情 Post By:2009-2-11 11:44:44 [显示全部帖子]

回楼上。
去年用加速度计试了一把,比起激光测振仪,那是小儿科了。贴在:
http://bbs.hifidiy.net/viewthread.php?tid=91275&extra=&page=1
在#165楼—#301楼,有一段琐碎的实践过程。

 回到顶部
帅哥哟,离线,有人找我吗?
okk
  14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:279 积分:1696 威望:0 精华:2 注册:2006-1-20 17:30:56
  发帖心情 Post By:2009-5-14 11:04:22 [显示全部帖子]

这个总结好。

 回到顶部
帅哥哟,离线,有人找我吗?
okk
  15楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:279 积分:1696 威望:0 精华:2 注册:2006-1-20 17:30:56
  发帖心情 Post By:2009-10-24 11:53:36 [显示全部帖子]

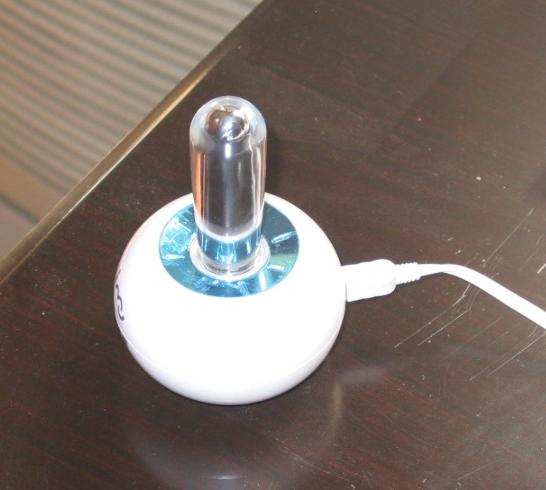

这个玩艺儿,可以用来测箱壳振动吧?


图片点击可在新窗口打开查看
[此贴子已经被作者于2009-10-24 11:56:42编辑过]

 回到顶部
帅哥哟,离线,有人找我吗?
okk
  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:279 积分:1696 威望:0 精华:2 注册:2006-1-20 17:30:56
  发帖心情 Post By:2009-11-6 10:21:08 [显示全部帖子]

回D版。
这是一个有源音箱。振源在低部,接触平板后,方可正常发声。
音质与廉价多媒体音箱相似。
