主题：[原创]共同探讨一下,带共振腔的高音(汽车用的)
帅哥哟，离线，有人找我吗？
KGB-Oliver
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 设置不正确请重启
等级：职业侠客 帖子：112 积分：797 威望：0 精华：0 注册：2006-2-15 13:44:16 		[原创]共同探讨一下,带共振腔的高音(汽车用的)  发帖心情 Post By：2006-2-18 10:56:02 [只看该作者]

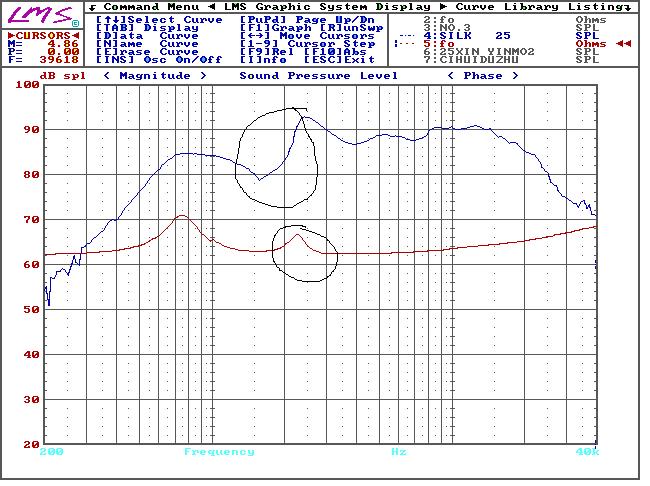

25mm丝膜球顶高音, 内磁结构, 没加磁液, 上夹板也没有加吸音球, 磁路中心通孔(下次准备改成U铁底部外圈打8个1.5mm小孔). 阻抗及频响曲线附上.

问题:

1. 1.5-2.5K这里的峰谷如何消除.

2. 15-25K有10dB下落, 如何使下落趋缓, 当然变平更好.

3. 阻抗曲线上2.3K的峰很不好, 影响分音器设计, 如何消除.

4. 这种设计好吗? 优缺点各有哪些?

泄了先~~~~~~~~~~


此主题相关图片如下：
按此在新窗口浏览图片

这个人很聪明, 什么都不写
 回到顶部
帅哥哟，离线，有人找我吗？
音响初哥
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 东厂仅一位
等级：超级版主 帖子：2753 积分：21824 威望：10 精华：20 注册：2005-10-31 11:19:00 		  发帖心情 Post By：2006-2-18 14:37:07 [只看该作者]

谐频怎么这么低啊？干嘛用的？孔中加阻尼试试？

设计及承建消声室/试听室;提供专业隔声门/吸声尖劈
mobile:13632682797
qq:93514358
 回到顶部
帅哥哟，离线，有人找我吗？
KGB-Oliver
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 设置不正确请重启
等级：职业侠客 帖子：112 积分：797 威望：0 精华：0 注册：2006-2-15 13:44:16 		回复：（音响初哥）谐频怎么这么低啊？干嘛用的？孔中...  发帖心情 Post By：2006-2-20 10:17:00 [只看该作者]

以下是引用音响初哥在2006-02-18 14:37:07的发言：

谐频怎么这么低啊？干嘛用的？孔中加阻尼试试？

初哥, 是做汽車喇叭的, 是個買點吧, 不覺得這樣做有什麼好處.

孔中加不了阻尼的, 通氣孔要求打在U鐵背部, 只有1.5mm的直徑.

現在最大的問題是怎樣把阻抗曲線上第二個峰去掉.....................

这个人很聪明, 什么都不写
 回到顶部
帅哥哟，离线，有人找我吗？
音响初哥
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 东厂仅一位
等级：超级版主 帖子：2753 积分：21824 威望：10 精华：20 注册：2005-10-31 11:19:00 		  发帖心情 Post By：2006-2-20 12:41:33 [只看该作者]

我分析你的第二个小峰是腔体和小孔的谐振造成的！


设计及承建消声室/试听室;提供专业隔声门/吸声尖劈
mobile:13632682797
qq:93514358
 回到顶部
帅哥哟，离线，有人找我吗？
db
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 魔幻大师
等级：新手上路 帖子：1360 积分：12686 威望：2 精华：5 注册：2005-11-21 20:56:56 		  发帖心情 Post By：2006-2-20 22:24:51 [只看该作者]

谐频怎么这么低,不知道分频点在那里,还有什么用!

这样的测试能通得过吗?有点象乱组合.

[此贴子已经被作者于2006-02-20 22:27:29编辑过]

久违了，这次搬来了很多砖头，别闪啊，呵呵
 回到顶部
帅哥哟，离线，有人找我吗？
KGB-Oliver
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 设置不正确请重启
等级：职业侠客 帖子：112 积分：797 威望：0 精华：0 注册：2006-2-15 13:44:16 		回复：（音响初哥）我分析你的第二个小峰是腔体和小孔...  发帖心情 Post By：2006-3-10 15:49:35 [只看该作者]

以下是引用音响初哥在2006-02-20 12:41:33的发言：
我分析你的第二个小峰是腔体和小孔的谐振造成的！

确实如此, 改变腔体内的阻尼以及小孔的尺寸可以最终消除这个峰, 用的是笨办法, 一点一点试.



这个人很聪明, 什么都不写
 回到顶部
帅哥哟，离线，有人找我吗？
luhuiweihui
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：164 积分：2349 威望：0 精华：0 注册：2005-11-4 14:13:18 		  发帖心情 Post By：2006-3-14 0:18:19 [只看该作者]

以下是引用音响初哥在2006-02-20 12:41:33的发言：
我分析你的第二个小峰是腔体和小孔的谐振造成的！

初哥就是初哥！

偶也是建议孔中加吸音棉！可用柱形泡棉呀！

扬声器测阻抗曲线的话是峰应该就没有了！

楼主既已确定音膜，要改善10K后可尝试从以下方面着手：VC+音膜的上胶手法，VC材质，面板喉部内径和配合音膜R环的弧度及等化器的大小弧度和离音膜的距离等

[此贴子已经被作者于2006-03-14 00:25:07编辑过]

我是中国人！
 回到顶部
帅哥哟，离线，有人找我吗？
KGB-Oliver
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 设置不正确请重启
等级：职业侠客 帖子：112 积分：797 威望：0 精华：0 注册：2006-2-15 13:44:16 		  发帖心情 Post By：2006-3-14 11:50:44 [只看该作者]

更改了音膜的形状,10K以后曲线在有改善.

这个人很聪明, 什么都不写
 回到顶部
帅哥哟，离线，有人找我吗？
jsnj_lu
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 上户丹三
等级：新手上路 帖子：283 积分：3522 威望：0 精华：0 注册：2005-12-14 10:18:53 		  发帖心情 Post By：2006-3-14 12:26:22 [只看该作者]

"偶也是建议孔中加吸音棉！可用柱形泡棉呀！

扬声器测阻抗曲线的话是峰应该就没有了！

楼主既已确定音膜，要改善10K后可尝试从以下方面着手：VC+音膜的上胶手法，VC材质，面板喉部内径和配合音膜R环的弧度及等化器的大小弧度和离音膜的距离等"

同意楼上的做法,可以尝试一下,绝对有效果!

虚心学习,真诚求教!!
 回到顶部
美女呀，离线，留言给我吧！
小小鸟
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：34 积分：253 威望：0 精华：0 注册：2006-3-9 12:23:01 		  发帖心情 Post By：2006-3-14 12:54:51 [只看该作者]

嘻 楼主的磁路腔体内容积太小了,加以增大内容积,最好是U铁内凹式的.不知道这样说对不.
