主题:一道扬声器设计题目--实例

帅哥哟,离线,有人找我吗?
jma
  1楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
一道扬声器设计题目--实例  发帖心情 Post By:2007-4-13 13:30:21 [显示全部帖子]

一10“PA喇叭要求:
SPL:99DB W/M
FO:50 HZ
VAS:48L
RE:8OHM
PE:200~300W
频率范围:50~2KHZ
要求用铁氧体的磁铁.QTS先不规定.烦请DX们进行分析该如何设计?


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-4-13 16:35:26 [显示全部帖子]

以下是引用Loren在2007-04-13 15:04:34的发言:
请教楼主怎样理解PA喇叭,还有HIFI/CAR/TV,谢谢!

主要是应用的场合不同,例如一个演唱会的现场,你不可能用HIFI的系统去广播吧.



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-4-13 21:25:48 [显示全部帖子]

以下是引用Acoustics在2007-04-13 14:19:42的发言:
参数10"喇叭
Fs50.0000
Re7.4000
Qms7.0000
Qes0.2400
Qts0.2320
SPL095.9000
ηo2.4547
a105.0000
Sd0.0346
Zmax223.2333
Z10K30.0000
L10K0.4627
Mms35.9000
Mms35.9177
Cms0.2822
Vas48.1988
BL18.6480
Rms1.6112
Pe200.0000
ξo8.9775

应该还是可行的。

连10K处的阻抗与感抗都能推算的出来,偶真羡慕啊!

Z10K30.0000
L10K

0.4627



图片点击可在新窗口打开查看


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-4-25 19:59:42 [显示全部帖子]

又一设计实例:

5"布边扬声器的要求如下:

DCR:8.8 OHM,FO:180HZ,QTS:0.38,VAS:25.5L,SPL:99DB 1W/M,频率范围:FO~5K.PE:30W

不知DX们见到这样的参数该如何设计?(客人越来越BT了)

简单的推算了一下,Y滴,参数要求有错误,NND,明天在仔细地搞搞.

图片点击可在新窗口打开查看图片点击可在新窗口打开查看
[此贴子已经被作者于2007-04-25 20:18:55编辑过]


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-4-26 14:25:55 [显示全部帖子]

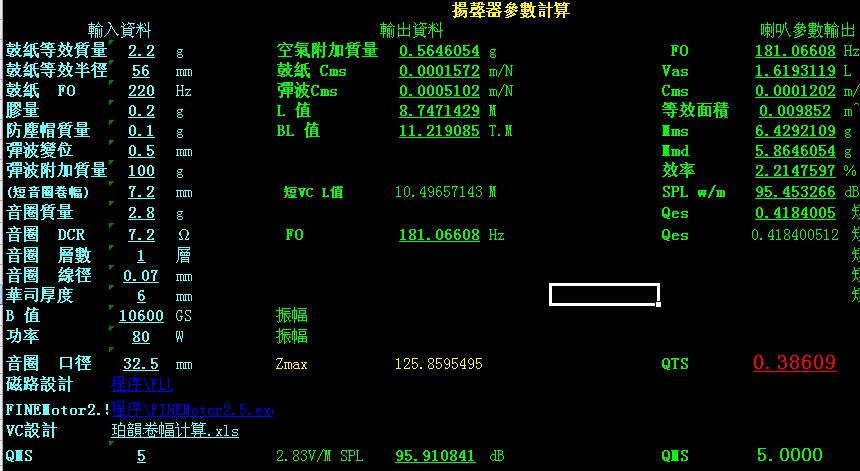

图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看
根据实际的材料情况,是可以做出来的,,

VAS:2L左右,实际的SPL:应该是95.5左右.



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  6楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-4-26 14:27:54 [显示全部帖子]

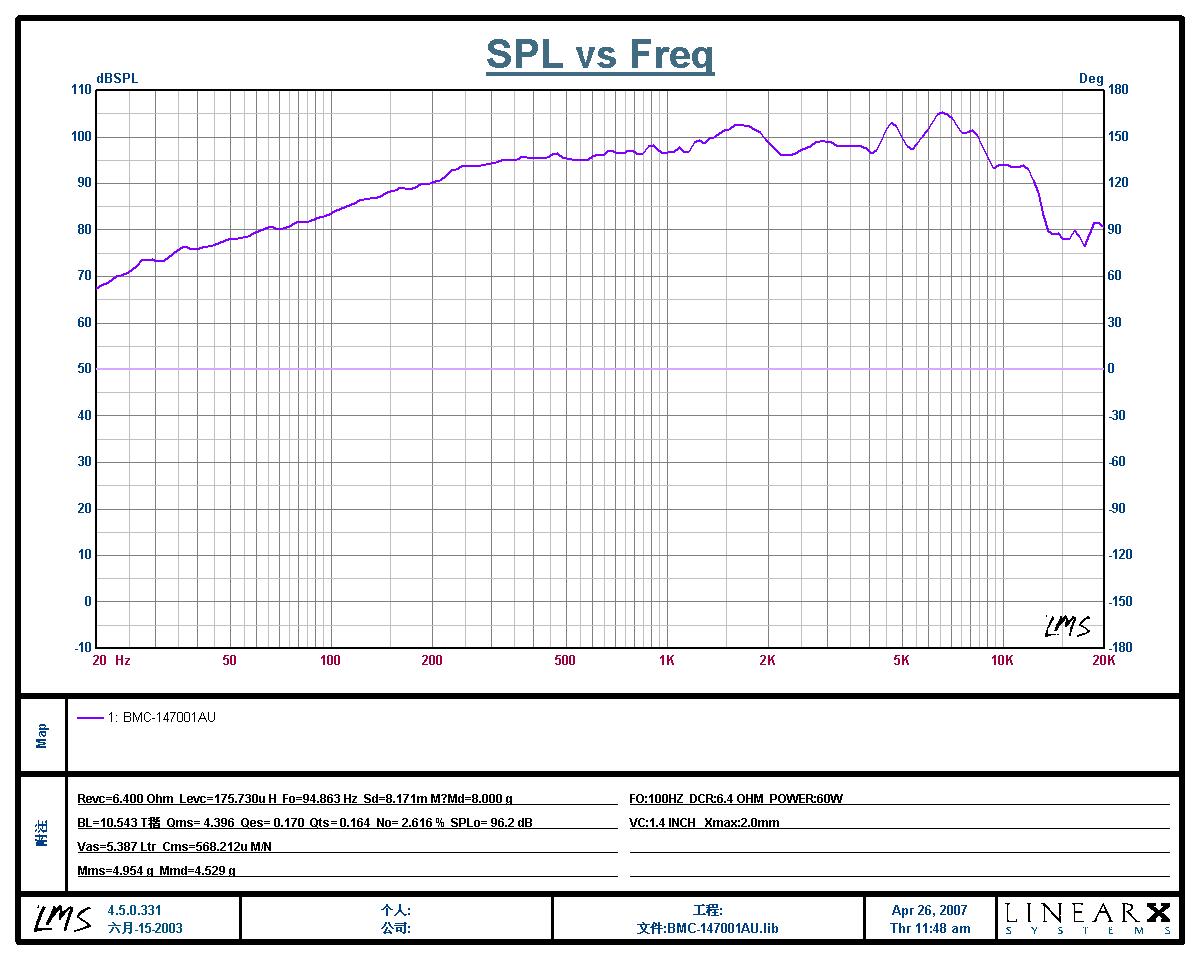

这是以前做另一家鬼老的参数:


图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  7楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-4-26 17:23:35 [显示全部帖子]

实际的磁通量要在1.25~1.4T,才能达到其的要求.
