主题:一道扬声器设计题目--实例

帅哥哟,离线,有人找我吗?
Acoustics
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-4-13 14:19:42 [显示全部帖子]

参数10"喇叭
Fs50.0000
Re7.4000
Qms7.0000
Qes0.2400
Qts0.2320
SPL095.9000
ηo2.4547
a105.0000
Sd0.0346
Zmax223.2333
Z10K30.0000
L10K0.4627
Mms35.9000
Mms35.9177
Cms0.2822
Vas48.1988
BL18.6480
Rms1.6112
Pe200.0000
ξo8.9775

应该还是可行的。



学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-4-26 10:56:19 [显示全部帖子]

参数自相矛盾,不能实现!


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-4-26 11:09:24 [显示全部帖子]

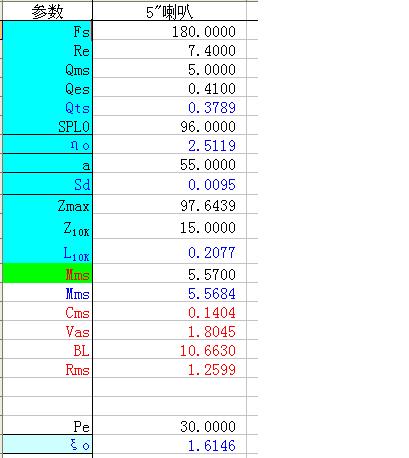

图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-4-26 11:10:52 [显示全部帖子]

Vas两升左右差不多



学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-4-26 11:13:45 [显示全部帖子]

小音圈设计,轻质量设计(最好用全纸的),同时需要大BL(短小音圈如何提高BL?)


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-4-26 12:44:32 [显示全部帖子]

试算了一下,音圈需用30芯左右的,卷宽控制在8mm以内,华司不低于6mm

磁钢用30*15 N38以上,BL值可以做到10以上。

楼主的灵敏度实际还是中高频的灵敏度,不是根据低频参数计算的SPL0

频响曲线将中高频设法做高就行。(短音圈,轻质量,都利于中高频)



学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-4-26 12:58:53 [显示全部帖子]

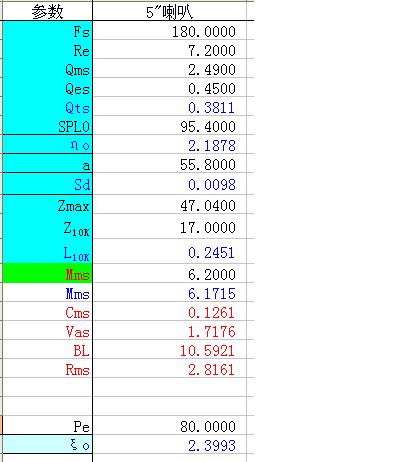

图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看


学无止境!
 回到顶部
帅哥哟,离线,有人找我吗?
Acoustics
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级:版主 帖子:3520 积分:26241 威望:2 精华:19 注册:2006-2-13 13:44:44
  发帖心情 Post By:2007-4-26 13:05:40 [显示全部帖子]

原来只想到铁氧体,觉得Bg太大就很难,实际换一种材料和思路就可以了。
