8寸的做全频是有些难度,偶有以下建议:前提在功率要求不是很大的情况下,

1.小口径音圈,2.有效高较高的鼓纸,3.磁路+铜帽,4.+高音杯,5.CCAW或铝线材



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-4-26 17:21:16 [显示全部帖子]

以下是引用jma在2007-04-26 14:08:34的发言:

8寸的做全频是有些难度,偶有以下建议:前提在功率要求不是很大的情况下,

1.小口径音圈,2.有效高较高的鼓纸,3.磁路+铜帽,4.+高音杯,5.CCAW或铝线材

补充一个,6.用内部声速传递快的材料做胴体



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-5-23 22:24:31 [显示全部帖子]


图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看

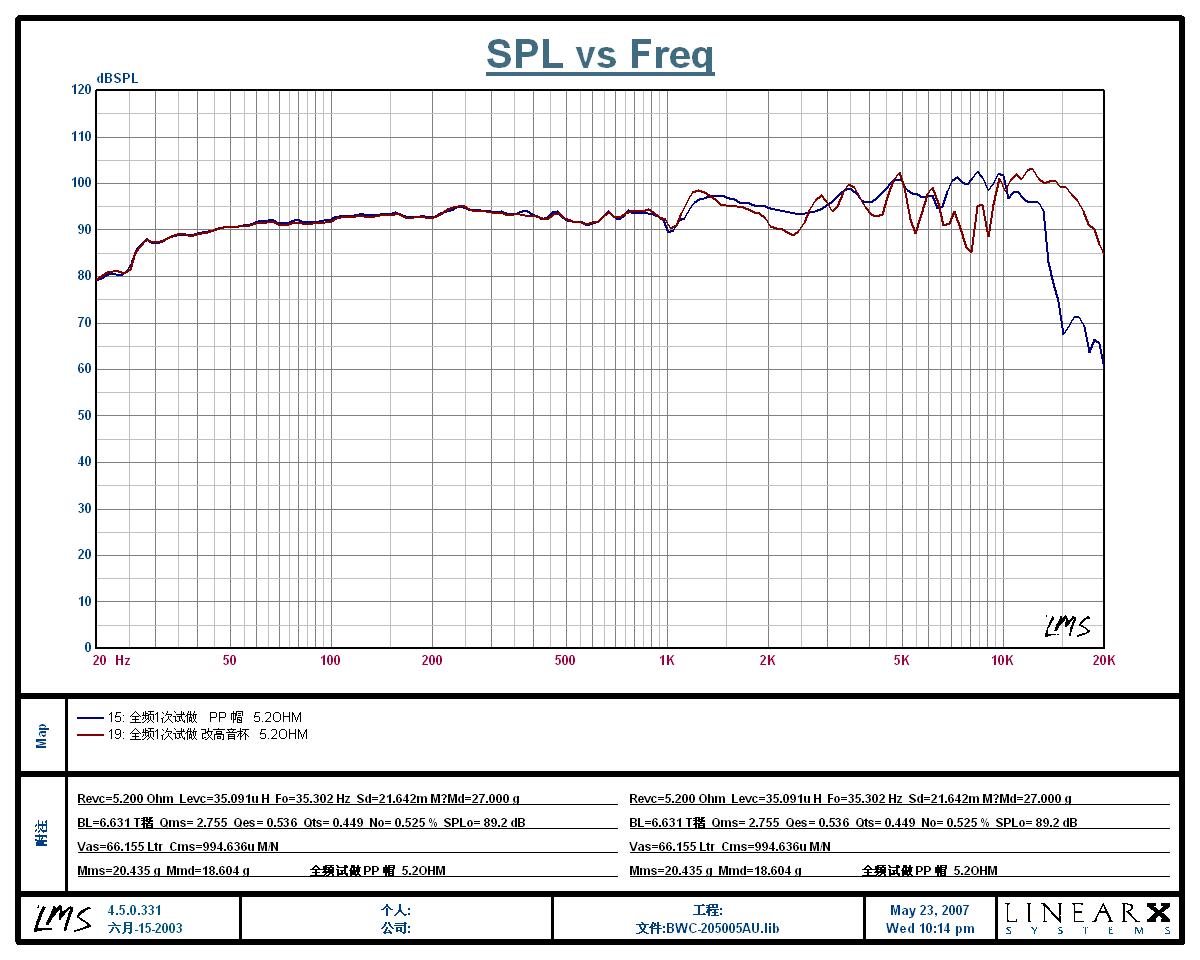

看见楼主的8寸全频的喇叭,偶有点手痒痒,也随便搞了一只全频的,在上图曲线中可以看到,15号曲线是PP帽的,19号曲线是纸高音杯的,高音杯对曲线1.2K~10K处产生了不良的影响.

此喇叭橡胶边,音圈38芯,2层,XMAX:4MM,额定功率(RMS)100W.

随便做的,不好勿怪!



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-5-23 22:38:29 [显示全部帖子]


图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看

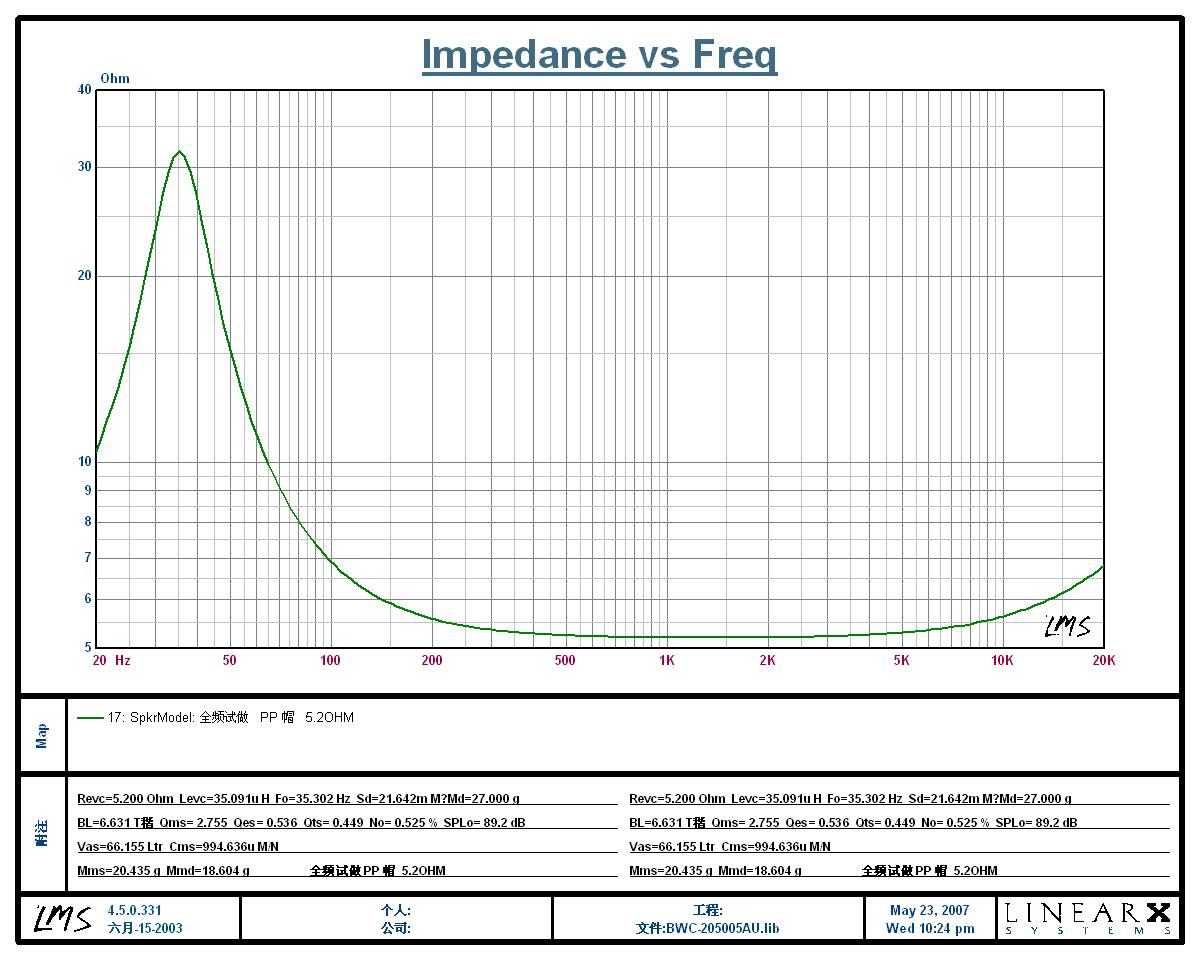

上传阻抗曲线,,


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-5-24 8:10:01 [显示全部帖子]

图片点击可在新窗口打开查看
看见楼主的8寸全频的喇叭,偶有点手痒痒,也随便搞了一只全频的,在上图曲线中可以看到,15号曲线是PP帽的,19号曲线是纸高音杯的,高音杯对曲线1.2K~10K处产生了不良的影响.

此喇叭橡胶边,音圈38芯,2层,XMAX:4MM,额定功率(RMS)100W.

随便做的,不好勿怪!

以下是引用原声在2007-05-23 22:36:45的发言:

PP帽,38芯,做到12KHz以上,确实不错!

加高音杯的,除了8KHz附近的谷点外,其他均不错(光看曲线),16KHz没问题.

偶最初的设计想法,防尘帽不是PP和高音杯,而是38芯的铝凹帽,这样整体的频响曲线会好很多,但是由于时间关系,铝凹帽一直没有时间去索样.

给大家两条不怎么样的曲线,真有点对不住大家.



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  6楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-5-24 9:15:00 [显示全部帖子]

测试环境太差,不敢给,,图片点击可在新窗口打开查看图片点击可在新窗口打开查看


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  7楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-5-26 16:59:03 [显示全部帖子]

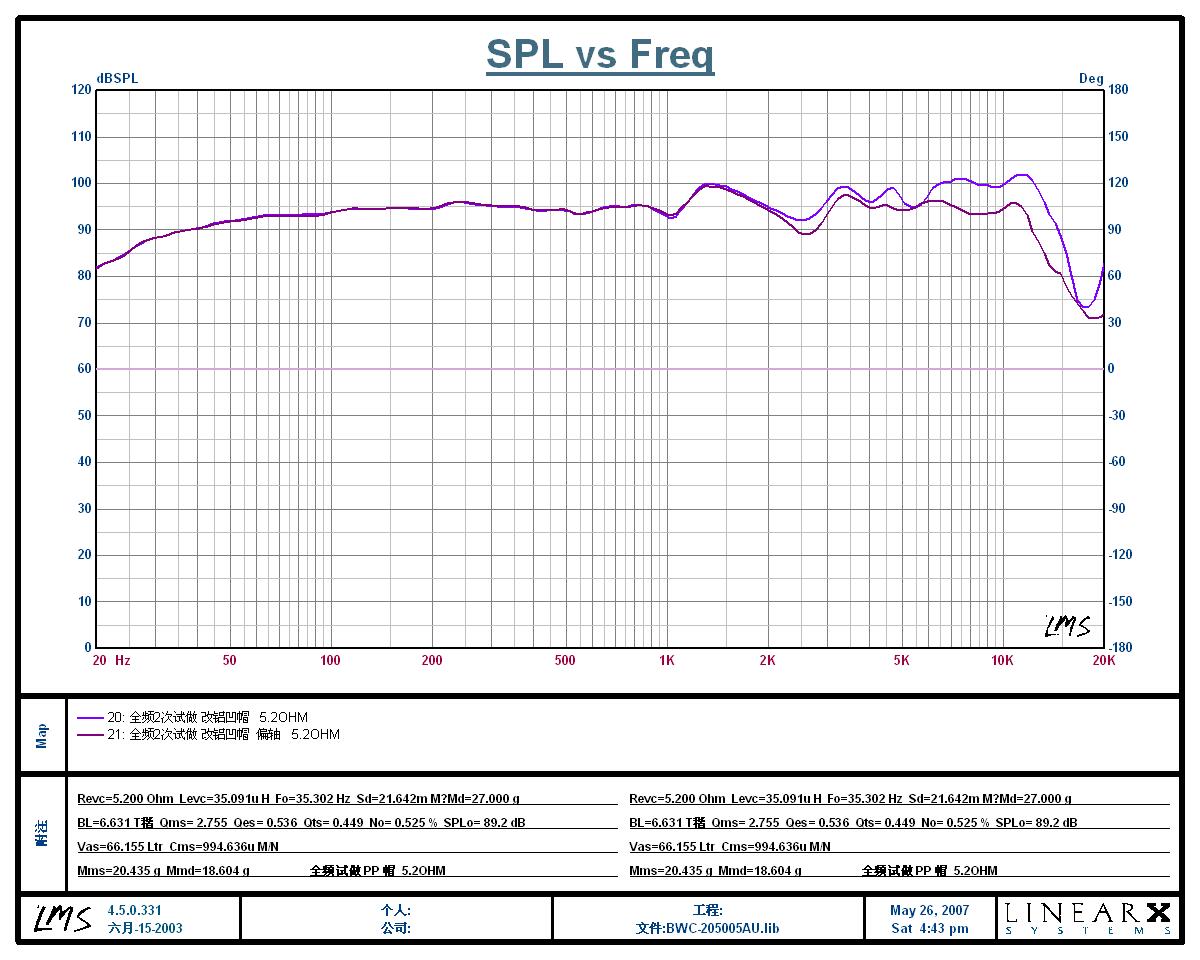

今天刚拆了高音杯,换上铝凹帽,

曲线不好,贴上来问个问题:

一.1.5K处的峰如何消除?前提其它频率处的谷不改动.



图片点击可在新窗口打开查看图片点击可在新窗口打开查看
图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看
[此贴子已经被作者于2007-05-26 16:59:52编辑过]


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  8楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-5-28 8:23:18 [显示全部帖子]

1.不是铝的.

2.不是PP的,

3.不是纸的,

4.不是玻纤,

5.不是防弹布的,

6.不是碳纤的
