主题：磁路仿真图
帅哥哟，离线，有人找我吗？
vincentwang
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：77 积分：922 威望：0 精华：0 注册：2011-3-4 16:43:54 		磁路仿真图  发帖心情 Post By：2011-11-18 9:41:13 [只看该作者]

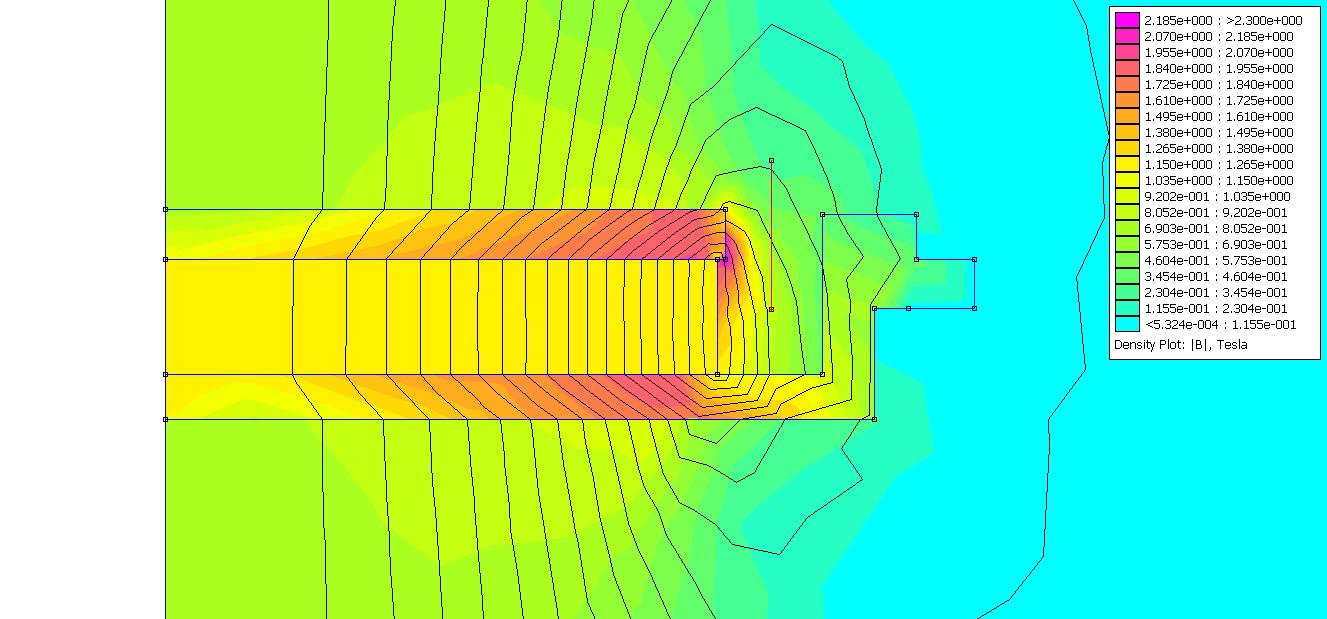

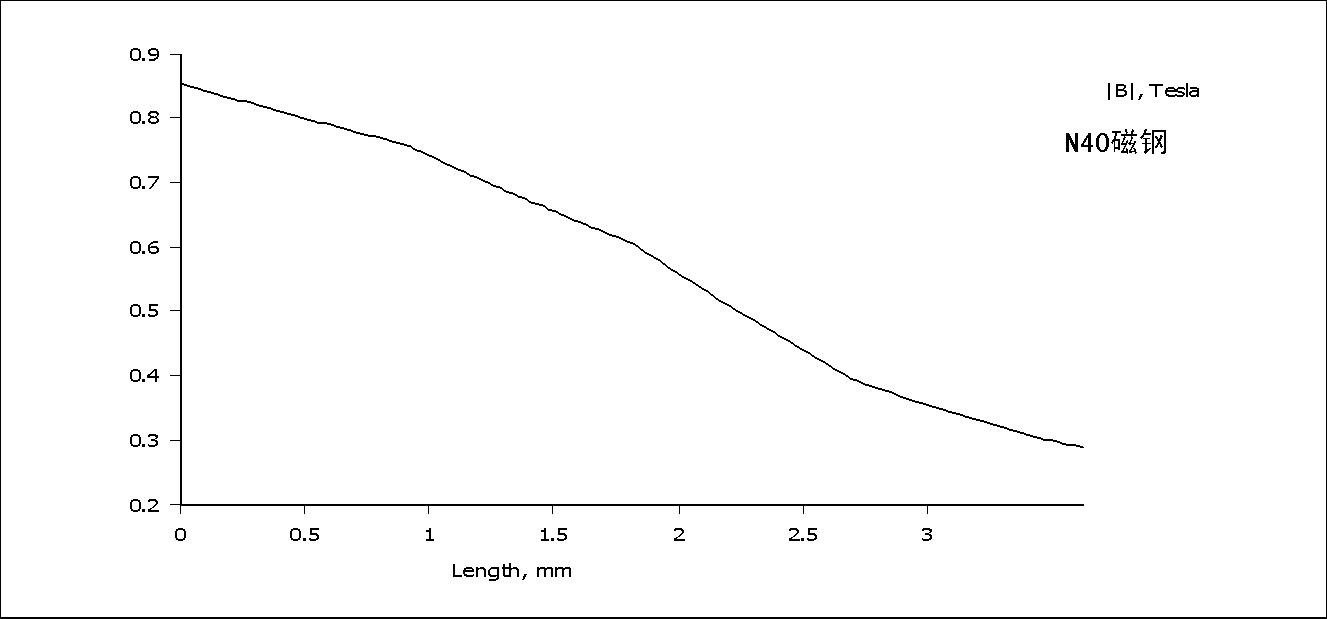

高手们解析一下，这种磁通密度合理吗？？
图片点击可在新窗口打开查看

图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
vincentwang
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：77 积分：922 威望：0 精华：0 注册：2011-3-4 16:43:54 		  发帖心情 Post By：2011-11-18 9:42:10 [只看该作者]

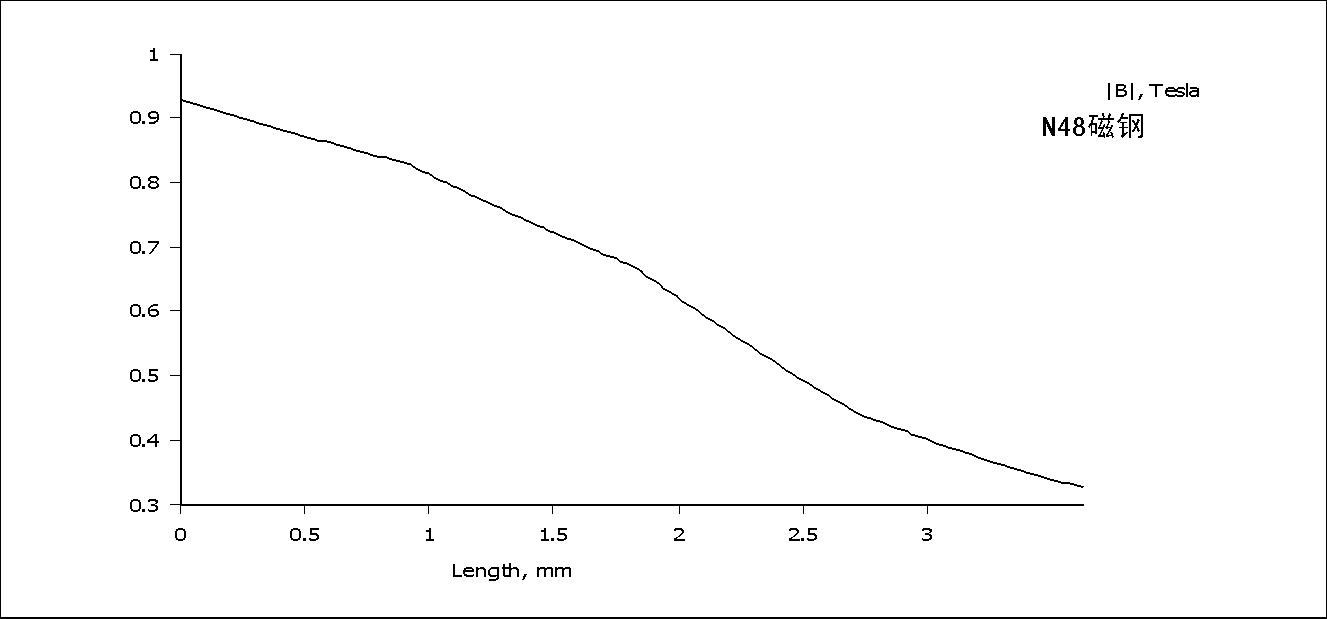

图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
Haku
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：29 积分：433 威望：0 精华：0 注册：2008-11-30 13:07:59 		  发帖心情 Post By：2011-11-18 10:23:31 [只看该作者]

材料设置有问题吧。。导磁部分的磁阻怎么看起来和磁铁差不多呢？
 回到顶部
帅哥哟，离线，有人找我吗？
vincentwang
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：77 积分：922 威望：0 精华：0 注册：2011-3-4 16:43:54 		  发帖心情 Post By：2011-11-18 10:49:17 [只看该作者]

Haku在2011-11-18 10:23:31的发言：

材料设置有问题吧。。导磁部分的磁阻怎么看起来和磁铁差不多呢？

谢谢，赐教！！

 回到顶部
帅哥哟，离线，有人找我吗？
xysunshine
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：86 积分：519 威望：0 精华：0 注册：2007-5-17 14:03:01 		  发帖心情 Post By：2011-11-18 11:33:33 [只看该作者]

磁间隙太大了，尺寸不对

自己搞着玩的？
 回到顶部
帅哥哟，离线，有人找我吗？
Haku
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：29 积分：433 威望：0 精华：0 注册：2008-11-30 13:07:59 		  发帖心情 Post By：2011-11-18 11:54:15 [只看该作者]

假定上图为手机用微型SPK  磁隙0.6，

导磁板厚度0.3，外径7.0；磁铁高0.7，外径6.8。

产品直径貌似15mm左右，高度2.5 or 3.0？算是蛮合理的尺寸设计了。如果f0要求不是很低的话，振动空间还可以压缩下。
 回到顶部
帅哥哟，离线，有人找我吗？
vincentwang
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：77 积分：922 威望：0 精华：0 注册：2011-3-4 16:43:54 		  发帖心情 Post By：2011-11-18 12:28:02 [只看该作者]

以下是引用Haku在2011-11-18 11:54:15的发言：

假定上图为手机用微型SPK  磁隙0.6，

导磁板厚度0.3，外径7.0；磁铁高0.7，外径6.8。

产品直径貌似15mm左右，高度2.5 or 3.0？算是蛮合理的尺寸设计了。如果f0要求不是很低的话，振动空间还可以压缩下。

听君一席话，胜读十年书，感恩！！图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
vincentwang
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：77 积分：922 威望：0 精华：0 注册：2011-3-4 16:43:54 		  发帖心情 Post By：2011-11-18 12:39:04 [只看该作者]

磁钢到磁罩之间的间距为0.6MM，应该不会很宽吧？？
 回到顶部
帅哥哟，离线，有人找我吗？
errantry
 小大  9楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：侠之大者 帖子：308 积分：2745 威望：0 精华：0 注册：2008-12-26 15:50:03 		  发帖心情 Post By：2011-11-18 16:21:47 [只看该作者]

U铁、华司太薄，磁阻很大！
 回到顶部
帅哥哟，离线，有人找我吗？
Haku
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：29 积分：433 威望：0 精华：0 注册：2008-11-30 13:07:59 		  发帖心情 Post By：2011-11-21 8:28:05 [只看该作者]

以下是引用vincentwang在2011-11-18 12:39:04的发言：

磁钢到磁罩之间的间距为0.6MM，应该不会很宽吧？？

 看公司的治具精度和工艺水平了，一般来说都会有一个建议设计尺寸的。

 不过供应商为了生产效率和成本，把下导磁件做成外延展的碗状，导致实际磁隙比设计磁隙大的情况也经常出现。



 仿真大多用于初期设计和项目评估使用，为决策提供技术支持。要将产品做好还是要注重材料控制和后期的经验调整。
 回到顶部
帅哥哟，离线，有人找我吗？
xysunshine
 小大  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：86 积分：519 威望：0 精华：0 注册：2007-5-17 14:03:01 		  发帖心情 Post By：2011-11-21 10:58:07 [只看该作者]

以下是引用Haku在2011-11-18 10:23:31的发言：

材料设置有问题吧。。导磁部分的磁阻怎么看起来和磁铁差不多呢？

乍一看femm结果图和曲线图以为是磁间隙太大，后来仔细看来和这位朋友说的差不多

如果总间隙0.6mm，倒是差不多，那就是导磁材料有问题了。

看你放的这条采样线，按合理设计出来的B曲线应该是和梯形线，上面有一段平坦区的。

[此贴子已经被作者于2011-11-21 11:14:48编辑过]
