主题:关于推挽式音箱

帅哥哟,离线,有人找我吗?
WILSON
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:24 积分:320 威望:0 精华:0 注册:2005-11-2 17:01:50
收购咪头  发帖心情 Post By:2006-8-13 18:16:26 [只看该作者]

请问各位高人,推挽式音箱有何特点,如何设计,对扬声器有何要求。谢谢


 回到顶部
帅哥哟,离线,有人找我吗?
寒山
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 板砖促进会-会长
等级:新手上路 帖子:369 积分:3206 威望:0 精华:2 注册:2006-7-21 7:35:37
  发帖心情 Post By:2006-8-14 13:28:03 [只看该作者]

推挽式是指扬声器的接法,两扬声器FACE-BACK时反相连接,两扬声器FACE-FACE时同相连接,推挽式扬声器设计时可当做单个扬声器来考虑,谐振频率,Qts不变,等效容积增加一倍,效率增加一倍!!


子曰:PK用砖乎,照脸乎,不宜乱乎;乎不着再乎,乎着往死里乎;乎死即拉倒 不用再乎也;不死者乃英雄也!


板砖促进会初创,招收会员!!!
 回到顶部
帅哥哟,离线,有人找我吗?
spk888
  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工作者
等级:新手上路 帖子:825 积分:5811 威望:0 精华:0 注册:2006-7-14 20:23:32
  发帖心情 Post By:2006-8-14 15:03:21 [只看该作者]

以下是引用寒山在2006-08-14 13:28:03的发言:
推挽式是指扬声器的接法,两扬声器FACE-BACK时反相连接,两扬声器FACE-FACE时同相连接,推挽式扬声器设计时可当做单个扬声器来考虑,谐振频率,Qts不变,等效容积增加一倍,效率增加一倍!!

兄弟:我所接触到的推挽式好像不是你说的这样哟!不过楼主也真是的怎么不说清楚一点呢!你的推挽式是用在带通还是倒相的响应!请说明!

图片点击可在新窗口打开查看


理论是来研究的,经验是要积累的...18666420943
 回到顶部
帅哥哟,离线,有人找我吗?
音响初哥
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 东厂仅一位
等级:超级版主 帖子:2753 积分:21824 威望:10 精华:20 注册:2005-10-31 11:19:00
  发帖心情 Post By:2006-8-16 9:54:51 [只看该作者]

以下是引用spk888在2006-08-14 15:03:21的发言:
以下是引用寒山在2006-08-14 13:28:03的发言:
推挽式是指扬声器的接法,两扬声器FACE-BACK时反相连接,两扬声器FACE-FACE时同相连接,推挽式扬声器设计时可当做单个扬声器来考虑,谐振频率,Qts不变,等效容积增加一倍,效率增加一倍!!

兄弟:我所接触到的推挽式好像不是你说的这样哟!不过楼主也真是的怎么不说清楚一点呢!你的推挽式是用在带通还是倒相的响应!请说明!

图片点击可在新窗口打开查看

你接触的是什么样的啊?你也不说清楚点??


设计及承建消声室/试听室;提供专业隔声门/吸声尖劈
mobile:13632682797
qq:93514358
 回到顶部
帅哥哟,离线,有人找我吗?
spk888
  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工作者
等级:新手上路 帖子:825 积分:5811 威望:0 精华:0 注册:2006-7-14 20:23:32
  发帖心情 Post By:2006-8-17 14:31:30 [只看该作者]

以下是引用音响初哥在2006-08-16 09:54:51的发言:
以下是引用spk888在2006-08-14 15:03:21的发言:
以下是引用寒山在2006-08-14 13:28:03的发言:
推挽式是指扬声器的接法,两扬声器FACE-BACK时反相连接,两扬声器FACE-FACE时同相连接,推挽式扬声器设计时可当做单个扬声器来考虑,谐振频率,Qts不变,等效容积增加一倍,效率增加一倍!!

兄弟:我所接触到的推挽式好像不是你说的这样哟!不过楼主也真是的怎么不说清楚一点呢!你的推挽式是用在带通还是倒相的响应!请说明!

图片点击可在新窗口打开查看

你接触的是什么样的啊?你也不说清楚点??

我是想要说清楚呀,可楼主还没说是倒相还是带通呢!

图片点击可在新窗口打开查看


理论是来研究的,经验是要积累的...18666420943
 回到顶部
帅哥哟,离线,有人找我吗?
寒山
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 板砖促进会-会长
等级:新手上路 帖子:369 积分:3206 威望:0 精华:2 注册:2006-7-21 7:35:37
  发帖心情 Post By:2006-8-17 15:19:10 [只看该作者]

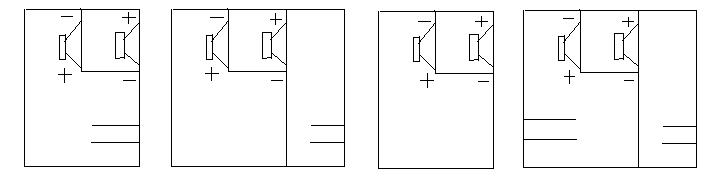

楼主说的是哪一种啊??




图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看


子曰:PK用砖乎,照脸乎,不宜乱乎;乎不着再乎,乎着往死里乎;乎死即拉倒 不用再乎也;不死者乃英雄也!


板砖促进会初创,招收会员!!!
 回到顶部
帅哥哟,离线,有人找我吗?
spk888
  7楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工作者
等级:新手上路 帖子:825 积分:5811 威望:0 精华:0 注册:2006-7-14 20:23:32
  发帖心情 Post By:2006-8-17 21:30:55 [只看该作者]

以下是引用寒山在2006-08-17 15:19:10的发言:

楼主说的是哪一种啊??




图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看

狂晕!这机种现在用的很少!没什么可能是用这几款!LZ说的应该是面对面装的那种!

图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看


理论是来研究的,经验是要积累的...18666420943
 回到顶部
帅哥哟,离线,有人找我吗?
音响初哥
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 东厂仅一位
等级:超级版主 帖子:2753 积分:21824 威望:10 精华:20 注册:2005-10-31 11:19:00
  发帖心情 Post By:2006-8-18 0:37:45 [只看该作者]

很少用吗?不见的吧?



设计及承建消声室/试听室;提供专业隔声门/吸声尖劈
mobile:13632682797
qq:93514358
 回到顶部
帅哥哟,离线,有人找我吗?
寒山
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 板砖促进会-会长
等级:新手上路 帖子:369 积分:3206 威望:0 精华:2 注册:2006-7-21 7:35:37
  发帖心情 Post By:2006-8-18 1:01:43 [只看该作者]

以下是引用spk888在2006-08-17 21:30:55的发言:
以下是引用寒山在2006-08-17 15:19:10的发言:

楼主说的是哪一种啊??




图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看

狂晕!这机种现在用的很少!没什么可能是用这几款!LZ说的应该是面对面装的那种!

图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看

三条8,你不会说的是这种吧??




图片点击可在新窗口打开查看此主题相关图片如下:
图片点击可在新窗口打开查看


子曰:PK用砖乎,照脸乎,不宜乱乎;乎不着再乎,乎着往死里乎;乎死即拉倒 不用再乎也;不死者乃英雄也!


板砖促进会初创,招收会员!!!
 回到顶部
帅哥哟,离线,有人找我吗?
WILSON
  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:24 积分:320 威望:0 精华:0 注册:2005-11-2 17:01:50
  发帖心情 Post By:2006-8-18 11:01:17 [只看该作者]

哈哈,高人们都来了,谢谢大家的关注。

我这个人比较贪心,就麻烦各位大哥对于你熟悉的推挽式音箱都讲几点吧,不论是面对面还是面对屁股安装,还有密闭箱,倒相箱,带通箱的推挽式设计跟一般的单个喇叭音箱设计有很大的区别吗?

图片点击可在新窗口打开查看

 回到顶部
帅哥哟,离线,有人找我吗?
音响初哥
  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 东厂仅一位
等级:超级版主 帖子:2753 积分:21824 威望:10 精华:20 注册:2005-10-31 11:19:00
  发帖心情 Post By:2006-8-18 11:58:31 [只看该作者]

楼主说清楚了,SPK兄弟可以讲了吧??


设计及承建消声室/试听室;提供专业隔声门/吸声尖劈
mobile:13632682797
qq:93514358
 回到顶部
帅哥哟,离线,有人找我吗?
寒山
  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 板砖促进会-会长
等级:新手上路 帖子:369 积分:3206 威望:0 精华:2 注册:2006-7-21 7:35:37
  发帖心情 Post By:2006-8-22 15:30:10 [只看该作者]

前面几种把扬声器等效成一只扬声器就好了。

后面一种,当做两个带通箱设计就行了。



子曰:PK用砖乎,照脸乎,不宜乱乎;乎不着再乎,乎着往死里乎;乎死即拉倒 不用再乎也;不死者乃英雄也!


板砖促进会初创,招收会员!!!
 回到顶部
帅哥哟,离线,有人找我吗?
sc72119121
  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:黑侠 帖子:564 积分:4525 威望:0 精华:8 注册:2006-8-17 17:58:33
  发帖心情 Post By:2006-8-22 15:40:46 [只看该作者]

同意



。。。。。。。。。。。。。。。。。。疾风知劲草,岁寒见后凋。。。。。。。。。。。。。。。。。。
 回到顶部
帅哥哟,离线,有人找我吗?
xiongyijun
  14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:40 积分:583 威望:0 精华:0 注册:2006-10-9 20:30:13
  发帖心情 Post By:2006-10-9 21:12:03 [只看该作者]

同意


 回到顶部
帅哥哟,离线,有人找我吗?
spk888
  15楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工作者
等级:新手上路 帖子:825 积分:5811 威望:0 精华:0 注册:2006-7-14 20:23:32
  发帖心情 Post By:2006-10-9 21:43:56 [只看该作者]

不好意思,贴子太多都看不过来.

我接触比较多的是属于到相的一种,其结构是在原有的"倒相式"基础上面对面增加一个单元反相并连连接,这样可以抵消奇次失真,在达到一个单元的低频效果时只需原有的1/2箱体容积!(这样做喇叭的屁股就直接辐射中频)所以支架越细越好!



理论是来研究的,经验是要积累的...18666420943
 回到顶部
帅哥哟,离线,有人找我吗?
谁是谁
  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 扔砖头的老大爷
等级:黑侠 帖子:472 积分:4623 威望:1 精华:29 注册:2005-11-9 16:52:23
  发帖心情 Post By:2006-10-11 23:17:51 [只看该作者]

以下是引用spk888在2006-10-09 21:43:56的发言:

我接触比较多的是属于到相的一种,其结构是在原有的"倒相式"基础上面对面增加一个单元反相并连连接,这样可以抵消奇次失真,在达到一个单元的低频效果时只需原有的1/2箱体容积!(这样做喇叭的屁股就直接辐射中频)所以支架越细越好!

如何抵消奇次失真?



板砖促进会新晋会员!!!野兔帮预备会员!!!




 回到顶部
帅哥哟,离线,有人找我吗?
ontheway
  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:44 积分:381 威望:0 精华:0 注册:2008-4-1 7:41:56
  发帖心情 Post By:2008-4-3 14:08:01 [只看该作者]

真热闹啊,好事。


 回到顶部
帅哥哟,离线,有人找我吗?
xysunshine
  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:86 积分:519 威望:0 精华:0 注册:2007-5-17 14:03:01
  发帖心情 Post By:2011-11-14 17:56:43 [只看该作者]

以下是引用寒山在2006-08-14 13:28:03的发言:
推挽式是指扬声器的接法,两扬声器FACE-BACK时反相连接,两扬声器FACE-FACE时同相连接,推挽式扬声器设计时可当做单个扬声器来考虑,谐振频率,Qts不变,等效容积增加一倍,效率增加一倍!!

Vas应该是减为一半


 回到顶部
帅哥哟,离线,有人找我吗?
般若
  19楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:40 积分:302 威望:0 精华:0 注册:2011-4-8 15:21:16
  发帖心情 Post By:2011-11-22 15:55:58 [只看该作者]

我以前见过一个厂家用两只十八寸的喇叭做过面对面的推挽式超低,但是在酒吧里使用的时候喇叭单元烧得很厉害,不知道是不是这种设计不适合大功率的使用状态,请问各位大虾是不是这样的说法
