主题：阻抗曲线图求解
帅哥哟，离线，有人找我吗？
dgtianxi
 小大  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：34 积分：369 威望：0 精华：0 注册：2007-9-16 9:18:51 		阻抗曲线图求解  发帖心情 Post By：2012-12-12 22:31:41 [只看该作者]

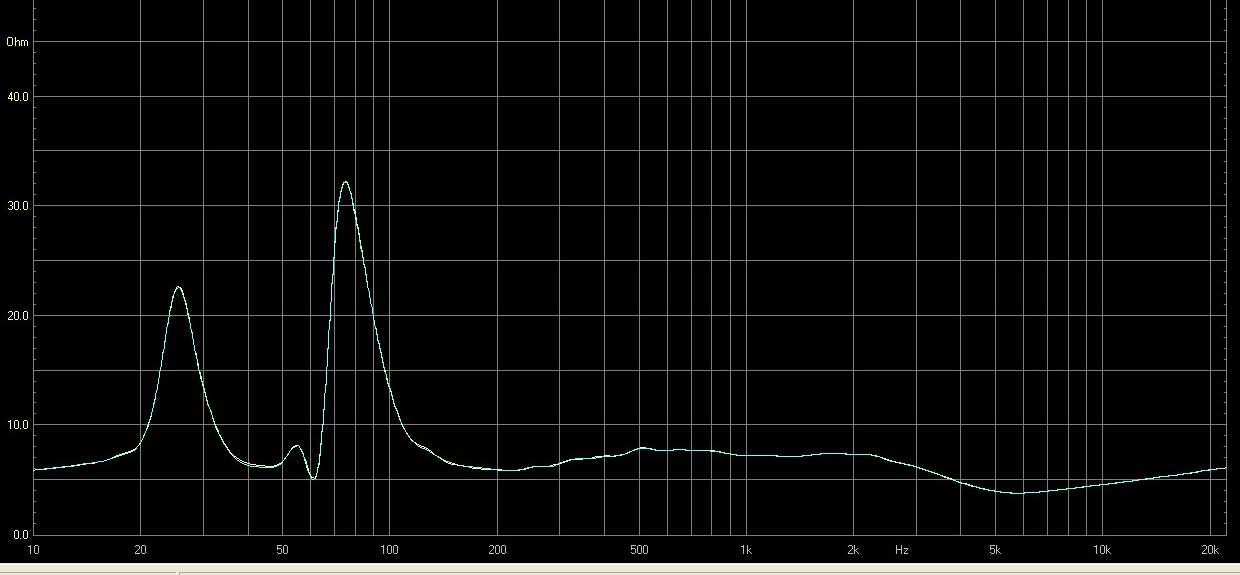

 请各位指教两大峰之间的小锋和小谷是怎么回事啊？试过多种办法都无法去
图片点击可在新窗口打开查看
掉。这是个三分频的倒相箱子。（不好意思之前把阻抗曲线说成相位曲线了）
[此贴子已经被作者于2012-12-13 12:28:27编辑过]
 回到顶部
帅哥哟，离线，有人找我吗？
xiushuicunren
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 修水 村人
等级：青蜂侠 帖子：1597 积分：10223 威望：0 精华：0 注册：2010-1-12 23:03:00 		  发帖心情 Post By：2012-12-13 9:00:00 [只看该作者]

应该是阻抗曲线的。

而且，最好提出问题的时候，把具体的资料说一下。如：什么箱，......

[此贴子已经被作者于2012-12-14 20:26:05编辑过]
 回到顶部
帅哥哟，离线，有人找我吗？
ganhl
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：26 积分：330 威望：0 精华：0 注册：2009-11-18 11:34:40 		  发帖心情 Post By：2012-12-13 9:11:08 [只看该作者]

  这不是阻抗曲线？？
 回到顶部
帅哥哟，离线，有人找我吗？
cy9663
 小大  4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 CY
等级：新手上路 帖子：465 积分：7913 威望：1 精华：0 注册：2006-6-6 16:58:12 		  发帖心情 Post By：2012-12-13 12:41:11 [只看该作者]

三分频？是否说的是有中音，中音是否不是密封的喇叭，或者中音没有与低音密封隔开而在一个箱体内？


If it was your last day...
 回到顶部
帅哥哟，离线，有人找我吗？
dgtianxi
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：34 积分：369 威望：0 精华：0 注册：2007-9-16 9:18:51 		  发帖心情 Post By：2012-12-13 15:04:18 [只看该作者]

以下是引用cy9663在2012-12-13 12:41:11的发言：
三分频？是否说的是有中音，中音是否不是密封的喇叭，或者中音没有与低音密封隔开而在一个箱体内？

中音有个箱体的，是全密封的。中音在分频器上是两阶分频，串了一个小电感和12U的电容。去掉中音和高音，只接低音单元，也会出现上述的小峰和小谷。就是不知怎么调整箱体才能去掉这两个小峰和小谷。
 回到顶部
帅哥哟，离线，有人找我吗？
cy9663
 小大  6楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 CY
等级：新手上路 帖子：465 积分：7913 威望：1 精华：0 注册：2006-6-6 16:58:12 		  发帖心情 Post By：2012-12-13 18:33:45 [只看该作者]

楼上的朋友您好！请检查下箱体是否有震音和漏气，另外你是使用CLIO测试的吗？是否用Imp Internal 模式测试？如果是的话，请尝试提高CLIO输出电压，或者接QCbox和功放提高输出增益后再测试一次。


If it was your last day...
 回到顶部
帅哥哟，离线，有人找我吗？
dgtianxi
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：34 积分：369 威望：0 精华：0 注册：2007-9-16 9:18:51 		  发帖心情 Post By：2012-12-13 22:53:04 [只看该作者]

以下是引用cy9663在2012-12-13 18:33:45的发言：
楼上的朋友您好！请检查下箱体是否有震音和漏气，另外你是使用CLIO测试的吗？是否用Imp Internal 模式测试？如果是的话，请尝试提高CLIO输出电压，或者接QCbox和功放提高输出增益后再测试一次。

谢谢你，我明天试一试你说的方法
 回到顶部
帅哥哟，离线，有人找我吗？
xiushuicunren
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 修水 村人
等级：青蜂侠 帖子：1597 积分：10223 威望：0 精华：0 注册：2010-1-12 23:03:00 		  发帖心情 Post By：2012-12-14 20:29:28 [只看该作者]

以下是引用cy9663在2012-12-13 18:33:45的发言：
楼上的朋友您好！请检查下箱体是否有震音和漏气，另外你是使用CLIO测试的吗？是否用Imp Internal 模式测试？如果是的话，请尝试提高CLIO输出电压，或者接QCbox和功放提高输出增益后再测试一次。

请教版主：采用CLIO的时候，测试阻抗曲线采用的电压多大较好？



我试过的是：采用标称电压（clio上的，8欧时）为0.02V。和0.05V的电压测试结果也差不多。
 回到顶部
帅哥哟，离线，有人找我吗？
SPL100
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：侠之大者 帖子：277 积分：1829 威望：0 精华：0 注册：2012-6-14 9:51:33 		  发帖心情 Post By：2012-12-15 22:21:39 [只看该作者]

以下是引用xiushuicunren在2012-12-14 20:29:28的发言：

请教版主：采用CLIO的时候，测试阻抗曲线采用的电压多大较好？



我试过的是：采用标称电压（clio上的，8欧时）为0.02V。和0.05V的电压测试结果也差不多。

一般是1V/
 回到顶部
帅哥哟，离线，有人找我吗？
xiushuicunren
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 修水 村人
等级：青蜂侠 帖子：1597 积分：10223 威望：0 精华：0 注册：2010-1-12 23:03:00 		  发帖心情 Post By：2012-12-17 9:57:54 [只看该作者]

以下是引用SPL100在2012-12-15 22:21:39的发言：

一般是1V/

在CLIO上看到的电压（标称电压）是0.02和0.051V。

系统里面的转换关系是19倍，所以测试的电压（就是单元实际得到的电压）就是0.38和1V了。

书里说，测试阻抗曲线时低电压是基本要求（T/S参数是小单元下的）。

所以我测试的时候，单元得到的电压是0.38V，而不是按照1瓦来设定电压。



是不是这样？请指教。
 回到顶部
帅哥哟，离线，有人找我吗？
cy9663
 小大  11楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 CY
等级：新手上路 帖子：465 积分：7913 威望：1 精华：0 注册：2006-6-6 16:58:12 		  发帖心情 Post By：2012-12-17 13:36:30 [只看该作者]

我一般是这样测试的：

1. CLIO一般首选Internal model，默认输出0dBV。

2. 根据1测试得到的结果结合环境和待测产品调整输出电压和测试模式。如测试时发现阻抗曲线有明显的不稳定和不该出现的波纹后会再提高输出电压甚至接QC BOX。

3. 最终的测试电压尽可能小。

其实最终得到的结果是个参考值，为了保证测试的准确性和稳定性，一般测试T-S参数前喇叭需要预热2小时后冷却8小时再测试为好，至少我在使用Klippel时基本上都是这样做的。现在偷懒了，或者产品要求不高时就根本不做了。

不知道大家都是怎么操作的？我觉得只要保证测试结果是稳定和一致的就是有意义的。

If it was your last day...
 回到顶部
帅哥哟，离线，有人找我吗？
xiushuicunren
 小大  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 修水 村人
等级：青蜂侠 帖子：1597 积分：10223 威望：0 精华：0 注册：2010-1-12 23:03:00 		  发帖心情 Post By：2012-12-31 11:35:19 [只看该作者]

以下是引用cy9663在2012-12-17 13:36:30的发言：

我一般是这样测试的：

1. CLIO一般首选Internal model，默认输出0dBV。

2. 根据1测试得到的结果结合环境和待测产品调整输出电压和测试模式。如测试时发现阻抗曲线有明显的不稳定和不该出现的波纹后会再提高输出电压甚至接QC BOX。

3. 最终的测试电压尽可能小。

谢谢！

我的CLIO是带QC版的。所以都是接上QC BOX进行测试的。原来是采用单元得到标准测试电压的。后来看了那本扬声器测试的书，改更小的测试电压了。

只是不敢采用太小的电压，可能也许就是怕你说的有“明显的不稳定”的原因。
 回到顶部
帅哥哟，离线，有人找我吗？
阿龙-翟
 小大  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：黑侠 帖子：615 积分：4014 威望：0 精华：0 注册：2009-1-13 13:21:21 		  发帖心情 Post By：2012-12-31 17:50:50 [只看该作者]

了解一下力阻（声阻），电阻的概念，其他不用说了。你懂的

 回到顶部
帅哥哟，离线，有人找我吗？
qinxingchun
 小大  14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：45 积分：440 威望：0 精华：0 注册：2009-8-10 19:41:53 		  发帖心情 Post By：2013-1-10 12:50:14 [只看该作者]

呢只测试低音（因为这是倒相式音箱），或许是震动引起的。我看到你的小锋和小谷是在低频段。

 回到顶部
帅哥哟，离线，有人找我吗？
asdff111100
 小大  15楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：6 积分：132 威望：0 精华：0 注册：2012-1-3 14:23:49 		  发帖心情 Post By：2014-2-10 11:45:14 [只看该作者]

學習中~~~

cccc
 回到顶部
帅哥哟，离线，有人找我吗？
牧野
 小大  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：20 积分：338 威望：0 精华：0 注册：2014-2-1 16:15:09 		  发帖心情 Post By：2014-3-18 10:56:40 [只看该作者]

学习了

 回到顶部
帅哥哟，离线，有人找我吗？
jma
 小大  17楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级：版主 帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17 		  发帖心情 Post By：2014-3-31 0:43:55 [只看该作者]

楼主能单独放一张测试的各个分频的阻抗曲线吗？
从曲线上看，楼主的分频频率分别是500Hz和2KHz。
看这阻抗曲线，貌似箱体部分的结合部位的共振造成的，不知道在分频前FL和FH之间有没有这个小峰？如果有的话，还真的要从箱子结合方面的共振方面找找问题。
另，记得1/4波长音箱好像也有类似的特性，呵呵。

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！
 回到顶部
帅哥哟，离线，有人找我吗？
鱼小磊
 小大  18楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小鲤鱼
等级：论坛游侠 帖子：33 积分：381 威望：0 精华：0 注册：2014-3-27 15:01:30 		  发帖心情 Post By：2015-1-20 13:49:38 [只看该作者]

可能箱体有共振，调整倒相管试试看看。。。


专注电声技术,记录学习笔记,整合建站资源的个人博
客-2xiaoliyu.com
 回到顶部
帅哥哟，离线，有人找我吗？
边缘人1666
 小大  19楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游民 帖子：10 积分：347 威望：0 精华：0 注册：2015-5-25 16:27:16 		  发帖心情 Post By：2017-5-8 0:34:58 [只看该作者]

倒相管位置引起的共振
 回到顶部
帅哥哟，离线，有人找我吗？
XYO104249
 小大  20楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：业余侠客 帖子：78 积分：486 威望：0 精华：0 注册：2012-10-11 9:52:28 		  发帖心情 Post By：2018-1-25 16:20:57 [只看该作者]

箱体漏气或者共振引起的峰
