主题:[求助]帮忙解决前所谓有的要求?

帅哥哟,离线,有人找我吗?
门外汉
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 虾兵
等级:新手上路 帖子:334 积分:2582 威望:0 精华:0 注册:2007-11-8 13:41:48
[求助]帮忙解决前所谓有的要求?  发帖心情 Post By:2007-11-16 11:15:19 [只看该作者]

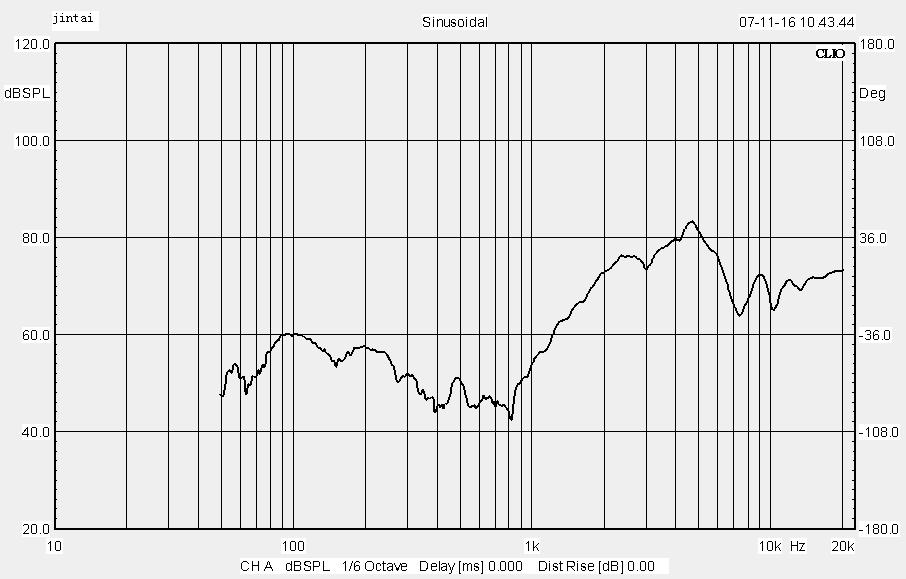

最近遇到一前所谓有的(日本人特殊的要求),频响曲线如下:


图片点击可在新窗口打开查看
具体要求:外径15mm的微型扬声器,谐振频率在2KHZ,频宽2K~5KHZ.额定阻抗:160ohm.拿到这个要求时,吾也不知道如何入手!

还请论坛上的朋友帮忙献策!



沉默并不代表不会,沉默只是为了更好的低调!
 回到顶部
帅哥哟,离线,有人找我吗?
我不是我
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:25 积分:328 威望:0 精华:0 注册:2007-10-29 13:26:53
  发帖心情 Post By:2007-11-17 10:07:16 [只看该作者]

好难啊!

 回到顶部
帅哥哟,离线,有人找我吗?
penghong_110
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:438 积分:6373 威望:0 精华:1 注册:2005-10-31 18:19:31
  发帖心情 Post By:2007-11-17 10:36:13 [只看该作者]

曲线很好,声音比较明亮.



以对电声的热忱,向大家学习!
 回到顶部
帅哥哟,离线,有人找我吗?
门外汉
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 虾兵
等级:新手上路 帖子:334 积分:2582 威望:0 精华:0 注册:2007-11-8 13:41:48
  发帖心情 Post By:2007-11-19 9:15:23 [只看该作者]

还没有找到合适的入手点,困惑中.....



沉默并不代表不会,沉默只是为了更好的低调!
 回到顶部
帅哥哟,离线,有人找我吗?
门外汉
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 虾兵
等级:新手上路 帖子:334 积分:2582 威望:0 精华:0 注册:2007-11-8 13:41:48
  发帖心情 Post By:2007-11-20 16:31:22 [只看该作者]

高人啊!出来吧!


沉默并不代表不会,沉默只是为了更好的低调!
 回到顶部
帅哥哟,离线,有人找我吗?
w-jm001
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:103 积分:1174 威望:0 精华:0 注册:2007-11-23 15:14:43
  发帖心情 Post By:2007-11-27 16:58:23 [只看该作者]

这是什么仪器测的,很好做


 回到顶部
帅哥哟,离线,有人找我吗?
jma
  7楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-11-28 8:26:43 [只看该作者]

以下是引用w-jm001在2007-11-27 16:58:23的发言:

这是什么仪器测的,很好做

看楼主的图上的LOGO是CLIO测试的.这位DX说很好做的依据是什么?能否讲解下?



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
WAMM
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 消防队员1号
等级:蝙蝠侠 帖子:907 积分:7035 威望:1 精华:0 注册:2006-7-19 15:12:22
  发帖心情 Post By:2007-11-28 8:47:03 [只看该作者]

问你师傅嘛,老听到你说有个师傅.

图片点击可在新窗口打开查看图片点击可在新窗口打开查看

 回到顶部
帅哥哟,离线,有人找我吗?
w-jm001
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:103 积分:1174 威望:0 精华:0 注册:2007-11-23 15:14:43
  发帖心情 Post By:2007-11-28 9:03:15 [只看该作者]

曲线图下面的频率显示不是很清楚,光从字面上看,FO是2K,频率范围是2K-5K,FO是很容易得到的,关键是5K,只要修改中心球顶处的形状为锯齿状,或者更改膜片震动部位形状,常规形状为弧形,试试为大喇叭如36的那种波浪行,也就是反向弧形,仅供参考试试就知道了

 回到顶部
帅哥哟,离线,有人找我吗?
jma
  10楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-11-28 9:29:13 [只看该作者]

以下是引用w-jm001在2007-11-28 09:03:15的发言:
曲线图下面的频率显示不是很清楚,光从字面上看,FO是2K,频率范围是2K-5K,FO是很容易得到的,关键是5K,只要修改中心球顶处的形状为锯齿状,或者更改膜片震动部位形状,常规形状为弧形,试试为大喇叭如36的那种波浪行,也就是反向弧形,仅供参考试试就知道了

此方法早就试过了,高频截止频率至少在8K了.



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
w-jm001
  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:103 积分:1174 威望:0 精华:0 注册:2007-11-23 15:14:43
  发帖心情 Post By:2007-11-28 10:22:11 [只看该作者]

能够达到5K或更低,我做过一款13的就是这样的


 回到顶部
帅哥哟,离线,有人找我吗?
jma
  12楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-11-28 10:26:49 [只看该作者]

以下是引用w-jm001在2007-11-28 10:22:11的发言:

能够达到5K或更低,我做过一款13的就是这样的

一般的谐振频率在1K以前的,此高频截止频率都好做,但是当高频截止频率基本上是谐振频率2~2.5`倍的时候,恐怕就没有像平常的那些好做了.

偶再想想其他的方法好了.



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
w-jm001
  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:103 积分:1174 威望:0 精华:0 注册:2007-11-23 15:14:43
  发帖心情 Post By:2007-11-28 12:13:09 [只看该作者]

应该可以的,我做过的那一款13的FO为1.5K,差不多就是在5K截止,有空的话QQ联系24329168


 回到顶部
帅哥哟,离线,有人找我吗?
jma
  14楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-11-29 9:19:33 [只看该作者]

以下是引用w-jm001在2007-11-28 12:13:09的发言:

应该可以的,我做过的那一款13的FO为1.5K,差不多就是在5K截止,有空的话QQ联系24329168

按照受话器的做法似乎可行.



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  15楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-11-29 9:20:41 [只看该作者]

关键的难点在高频截止频率后的衰减部分,


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
bravechen
  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 123
等级:新手上路 帖子:334 积分:3582 威望:0 精华:0 注册:2007-1-7 18:44:13
  发帖心情 Post By:2007-12-11 21:03:09 [只看该作者]

发点膜片的改变的开关图上来看一下呀!~~

 回到顶部
帅哥哟,离线,有人找我吗?
bravechen
  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 123
等级:新手上路 帖子:334 积分:3582 威望:0 精华:0 注册:2007-1-7 18:44:13
  发帖心情 Post By:2007-12-11 21:03:10 [只看该作者]

发点膜片的改变的图上来看一下呀!~~

 回到顶部
帅哥哟,离线,有人找我吗?
dgw1495
  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:侠之大者 帖子:271 积分:1966 威望:0 精华:0 注册:2006-11-11 13:41:47
  发帖心情 Post By:2008-8-2 19:08:44 [只看该作者]

高难度

 回到顶部
帅哥哟,离线,有人找我吗?
dgw1495
  19楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:侠之大者 帖子:271 积分:1966 威望:0 精华:0 注册:2006-11-11 13:41:47
  发帖心情 Post By:2008-8-2 19:09:00 [只看该作者]

高难度

 回到顶部
帅哥哟,离线,有人找我吗?
寒冰
  20楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:131 积分:4639 威望:0 精华:0 注册:2007-1-15 15:39:13
  发帖心情 Post By:2008-8-14 14:10:20 [只看该作者]

顶,DX们接着说啊
