主题:扬声器曲线求助?????????

帅哥哟,离线,有人找我吗?
zsmgz
  1楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:190 积分:2552 威望:0 精华:0 注册:2007-12-6 12:05:43
扬声器曲线求助?????????  发帖心情 Post By:2008-8-25 15:59:48 [只看该作者]

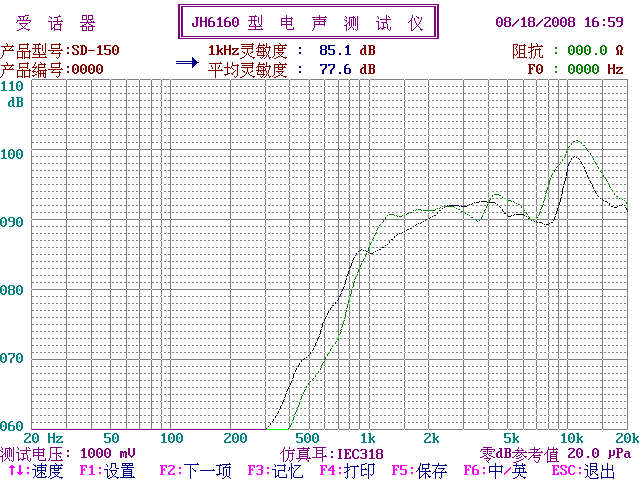

请查看曲线!下面低的是我自己的!我改了膜片,改了架子,可还是老样子!
图片点击可在新窗口打开查看

 回到顶部
帅哥哟,离线,有人找我吗?
zsmgz
  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:190 积分:2552 威望:0 精华:0 注册:2007-12-6 12:05:43
  发帖心情 Post By:2008-8-25 16:03:41 [只看该作者]

黑色是我做的!20喇叭!效果一直不好!各位dx帮忙。

 回到顶部
帅哥哟,离线,有人找我吗?
beam
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:职业侠客 帖子:99 积分:1010 威望:0 精华:0 注册:2007-1-4 9:37:23
  发帖心情 Post By:2008-8-25 16:17:03 [只看该作者]

1,你确定测量没有问题?
2,阻抗曲线什么样的?共振频率是多少?共振频率和有效频率范围设计目标是多少?
    分析阻抗曲线能反推你先在测试是否有问题?
3,个人认为:首先,看看你测试是否正确,是否发生声短路?
                   其次,若没有声短路,那么膜片的厚度可以降一些,或者振膜和音圈之间胶量和胶的类型可以调节你的喇叭性能,胶量降一些,或者是胶换个软点的。
[此贴子已经被作者于2008-08-25 16:17:35编辑过]

 回到顶部
帅哥哟,离线,有人找我吗?
ghy2652
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:55 积分:797 威望:0 精华:0 注册:2008-8-13 12:40:50
  发帖心情 Post By:2008-8-25 17:28:03 [只看该作者]

我怎么感觉你的有点过阻尼了

 回到顶部
帅哥哟,离线,有人找我吗?
zsmgz
  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:190 积分:2552 威望:0 精华:0 注册:2007-12-6 12:05:43
  发帖心情 Post By:2008-8-25 20:06:37 [只看该作者]

嗨!F0=850  我的测试仪器是老了点,不过两个产品都是在相同条件下测的!不会有什么问题吧?
再就是我膜片从0.025到0.038都试了没有多大的效果。至于胶水的问题我还在试验中!

 回到顶部
美女呀,离线,留言给我吧!
电声工程师
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:137 积分:2015 威望:0 精华:0 注册:2008-2-23 20:38:27
  发帖心情 Post By:2008-8-25 20:27:21 [只看该作者]

整体曲线的差距还是相当大的了.
请联系我:490305364.


 回到顶部
帅哥哟,离线,有人找我吗?
zsmgz
  7楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:190 积分:2552 威望:0 精华:0 注册:2007-12-6 12:05:43
  发帖心情 Post By:2008-8-26 18:06:00 [只看该作者]

费老!救命啊 !!!!!!!!!!!!!!


 回到顶部
帅哥哟,离线,有人找我吗?
XFL
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:4 积分:80 威望:0 精华:0 注册:2008-6-28 23:18:08
  发帖心情 Post By:2008-8-26 21:55:59 [只看该作者]

各位DX:
      请帮忙分析一下具体原因,14HZ-16HZ这个地方掉。万分感激!!!图片点击可在新窗口打开查看


 回到顶部
帅哥哟,离线,有人找我吗?
zsmgz
  9楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:190 积分:2552 威望:0 精华:0 注册:2007-12-6 12:05:43
  发帖心情 Post By:2008-8-27 15:03:08 [只看该作者]

我20的支架高度3.0   磁钢10.4 *1.0  极片10.0*0.3  音圈10.4
膜片19.25*0.030PEN

 回到顶部
帅哥哟,离线,有人找我吗?
lhmgo
  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:职业侠客 帖子:93 积分:2015 威望:0 精华:0 注册:2007-2-10 18:51:25
  发帖心情 Post By:2008-8-28 14:10:32 [只看该作者]

磁钢10.4 音圈10.4?
极片10?


 回到顶部
帅哥哟,离线,有人找我吗?
zsmgz
  11楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:190 积分:2552 威望:0 精华:0 注册:2007-12-6 12:05:43
  发帖心情 Post By:2008-9-1 19:13:43 [只看该作者]

大家好啊!不好意思啊 !我搞错信息了!

     我20的支架高度3.0      台阶0.6      磁钢10.*1.0     极片10.0*0.3      音圈10.4*0.05
膜片19.25*0.030PEN





 回到顶部
帅哥哟,离线,有人找我吗?
dt-321
  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:职业侠客 帖子:85 积分:1632 威望:0 精华:0 注册:2007-4-11 14:12:08
  发帖心情 Post By:2008-9-2 18:25:20 [只看该作者]

支架台阶改低一点,改成0.5,极芯片厚度改成0.4试试


 回到顶部
帅哥哟,离线,有人找我吗?
gzdaas
  13楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 GOOD
等级:侠之大者 帖子:238 积分:1995 威望:0 精华:0 注册:2006-11-18 13:20:42
  发帖心情 Post By:2008-9-3 8:55:05 [只看该作者]

以下是引用zsmgz在2008-08-25 20:06:37的发言:
嗨!F0=850  我的测试仪器是老了点,不过两个产品都是在相同条件下测的!不会有什么问题吧?
再就是我膜片从0.025到0.038都试了没有多大的效果。至于胶水的问题我还在试验中!

阻尼纸或调音纸可适当减小,开孔大些



销售维修DAAS、CLIO、soundcheck测试仪及电声配件,全部采用IEC标
准。
 回到顶部
帅哥哟,离线,有人找我吗?
圣灵
  14楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 *新手入行,多多关照*
等级:新手上路 帖子:376 积分:2426 威望:0 精华:0 注册:2008-7-24 15:31:07
  发帖心情 Post By:2008-9-3 11:08:49 [只看该作者]

楼主改好没?成功的话来说下呢!我们也学习学习!


!我有屠龙之术,欲翻流云起舞!
!我有苍茫之志,欲煎七海成田!
!我怀绝世之锋,欲解抵天之柱!
!我为藏玉之璞,欲觅神匠成才!
 回到顶部
美女呀,离线,留言给我吧!
新绿
  15楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:1241 积分:8805 威望:0 精华:0 注册:2006-7-18 8:59:26
  发帖心情 Post By:2008-9-4 23:36:41 [只看该作者]

失败的设计!



赠人玫瑰,留手余香!
 回到顶部
帅哥哟,离线,有人找我吗?
zsmgz
  16楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:190 积分:2552 威望:0 精华:0 注册:2007-12-6 12:05:43
  发帖心情 Post By:2008-9-5 8:29:51 [只看该作者]



失败的设计!



所以我才让DX帮忙啊 !有什么高见???

 回到顶部
美女呀,离线,留言给我吧!
钟灵
  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:1041 积分:7135 威望:0 精华:0 注册:2008-7-8 10:40:29
  发帖心情 Post By:2008-9-5 11:05:07 [只看该作者]

阻尼过度,磁路设计不合理(BL太小)

 回到顶部
美女呀,离线,留言给我吧!
钟灵
  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:1041 积分:7135 威望:0 精华:0 注册:2008-7-8 10:40:29
  发帖心情 Post By:2008-9-5 11:06:39 [只看该作者]

设法对比测试一下扬声器参数,结果应该很明显!

 回到顶部
美女呀,离线,留言给我吧!
钟灵
  19楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:1041 积分:7135 威望:0 精华:0 注册:2008-7-8 10:40:29
  发帖心情 Post By:2008-9-5 11:07:21 [只看该作者]

而这些参数,就跟设计有关!

 回到顶部
帅哥哟,离线,有人找我吗?
zsz109
  20楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游民 帖子:12 积分:263 威望:0 精华:0 注册:2008-5-13 15:34:15
  发帖心情 Post By:2008-9-6 19:40:07 [只看该作者]

第一。不是阻尼过大功告成:
第二。FO改高一点
第三。音圈高度不够,有效高太高了


 回到顶部
