主题:微型扬声器失真与各部件见的关系

帅哥哟,离线,有人找我吗?
半通水
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 校长
等级:新手上路 帖子:188 积分:1281 威望:0 精华:0 注册:2008-6-12 22:33:24
微型扬声器失真与各部件见的关系  发帖心情 Post By:2008-8-28 17:04:34 [只看该作者]


微型扬声器失真与各部件见的关系有怎样的关系呢?


而后,做一个简单的人
 回到顶部
帅哥哟,离线,有人找我吗?
半通水
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 校长
等级:新手上路 帖子:188 积分:1281 威望:0 精华:0 注册:2008-6-12 22:33:24
  发帖心情 Post By:2008-8-29 8:34:25 [只看该作者]



《微型扬声器失真与各部件见的关系》
摘要:在微型扬声器中2次谐波失真直接决定着微型扬声器的THD失真大小的主要因素。文章通过分析决定2次谐波失真大小的因素:膜片的形状、花纹的形状、角度、深度、数量、长度,膜片的厚度等因素,以及改变膜片振动状态的因素:阻尼材料、固线胶水、开孔分布等因素。得出了各部件与单元失真的关系,从而为改善失真确定了明确的方向。
似乎就这么多?



而后,做一个简单的人
 回到顶部
帅哥哟,离线,有人找我吗?
aleoky
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:黑侠 帖子:500 积分:6600 威望:0 精华:0 注册:2005-12-12 8:12:09
  发帖心情 Post By:2008-8-29 10:22:00 [只看该作者]

能分析出其中的关联和规律,很牛很佩服,楼主何不详加说明下呢?


扰人自扰,自扰扰人
 回到顶部
帅哥哟,离线,有人找我吗?
dxlcs01
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 光杆司令
等级:新手上路 帖子:93 积分:1109 威望:0 精华:0 注册:2006-4-13 14:59:34
  发帖心情 Post By:2008-8-29 10:30:13 [只看该作者]

《微型扬声器失真与各部件见的关系》全文有吗,能一份给我吗,DXLCS-1@163.COM,谢谢

 回到顶部
帅哥哟,离线,有人找我吗?
jma
  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2008-8-29 10:44:10 [只看该作者]

看样子楼主的文章不错,有个错字吧,“见”应该是“间”吧。


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
long
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:198 积分:2450 威望:0 精华:0 注册:2008-6-7 18:12:17
  发帖心情 Post By:2008-8-29 10:48:22 [只看该作者]

微型扬声器失真与各部件见的关系》全文有吗,能一份给我吗,lxf.gam@163.COM,谢谢


没有最好,只有更好!!
 回到顶部
帅哥哟,离线,有人找我吗?
xiaojianjun1984
  7楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:67 积分:597 威望:0 精华:0 注册:2008-6-4 20:26:29
  发帖心情 Post By:2008-8-29 15:44:33 [只看该作者]

这老大哥能给资料嘛?

 回到顶部
帅哥哟,离线,有人找我吗?
jma
  8楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2008-8-30 9:44:16 [只看该作者]

看来只能期待楼主的文章了。有点佩服。



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
a8a8sc0528
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游民 帖子:11 积分:144 威望:0 精华:0 注册:2008-8-9 2:11:42
  发帖心情 Post By:2008-8-31 19:10:16 [只看该作者]

人才``

 回到顶部
美女呀,离线,留言给我吧!
电声工程师
  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:137 积分:2015 威望:0 精华:0 注册:2008-2-23 20:38:27
  发帖心情 Post By:2008-8-31 20:39:50 [只看该作者]

主要就是磁路部分与软件部分了。图片点击可在新窗口打开查看

 回到顶部
帅哥哟,离线,有人找我吗?
ZXW007
  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:31 积分:529 威望:0 精华:0 注册:2007-6-23 8:52:56
  发帖心情 Post By:2008-9-6 12:36:02 [只看该作者]

《微型扬声器失真与各部件见的关系》
那有这片文章啊?拿出来晒晒


 回到顶部
帅哥哟,离线,有人找我吗?
长城笑气
  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游民 帖子:11 积分:67 威望:0 精华:0 注册:2008-6-21 15:19:15
  发帖心情 Post By:2008-9-18 22:57:59 [只看该作者]

拜山先

 回到顶部
帅哥哟,离线,有人找我吗?
jma
  13楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2008-9-19 15:17:58 [只看该作者]

以下是引用半通水在2008-08-29 08:34:25的发言:


《微型扬声器失真与各部件见的关系》
摘要:在微型扬声器中2次谐波失真直接决定着微型扬声器的THD失真大小的主要因素。文章通过分析决定2次谐波失真大小的因素:膜片的形状、花纹的形状、角度、深度、数量、长度,膜片的厚度等因素,以及改变膜片振动状态的因素:阻尼材料、固线胶水、开孔分布等因素。得出了各部件与单元失真的关系,从而为改善失真确定了明确的方向。
似乎就这么多?

还应该补充1点:花纹成型的好坏与否,对失真也是有很大影响的。例如成型时膜片花纹融化等因素。
另外,楼主也可以加上不同的成型工艺对失真的影响等。



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  14楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2008-9-19 15:22:27 [只看该作者]

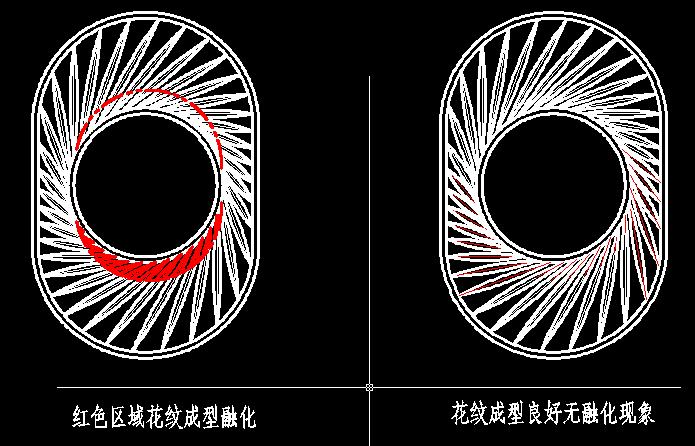

接楼上的继续,例如膜片的花纹在悬边的内侧成型融化,对哪个频段的THD影响显著呢?
见示意图:
图片点击可在新窗口打开查看


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  15楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2008-9-19 15:23:22 [只看该作者]

膜片成型,双张成型,单张成型以及3张成型又对失真有何影响呢?


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
fuwenbiao
  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:25 积分:632 威望:0 精华:0 注册:2006-4-4 11:19:04
  发帖心情 Post By:2008-9-21 20:42:43 [只看该作者]

会造成线性失真,膜片的一致性难以控制


 回到顶部
帅哥哟,离线,有人找我吗?
jma
  17楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2008-9-22 10:35:15 [只看该作者]

以下是引用feiyanfeng在2008-09-22 09:21:56的发言:
你那溶化??

有时候融化并不一定是件坏事。



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
dale_zhong
  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:80 积分:767 威望:0 精华:0 注册:2006-9-19 14:54:25
  发帖心情 Post By:2008-9-22 13:37:21 [只看该作者]

俺最近也对这个话题感兴趣,瞎总结下
要详细讨论,还要先分清失真的种类

===基本原理===
低频~辐射定律要求振膜加速度响应平缓,工作在质量控制区导致高通滤波,低频掉了;这是最基本的失真
高频~活塞振动导致辐射;仍然从辐射的定律出发,高频指向性出现分裂

===振膜(辐射部分)===
对应于大扬声器单体里的纸盆
低频~不贡献失真
高频~振膜出现分裂振动,对应的失真是线性的
    稳态~开始分裂的频率取决于杨氏模量、密度
            也取决于形状,径向花纹可以提高这个频率
            在工艺上还取决于不均匀度,这是小扬声器的先天优势
            振幅取决于材料阻尼,这个是小扬声器的先天劣势
    瞬态~阶跃响应的时间长度取决于阻尼

===振膜(弹性部分)===
对应于大扬声器单体里的折环、定心纸片
这个失真不大,应该也是线性的,因为材料不可能完全均匀
偏切向花纹可以减弱弹性增加顺性,同时也导致小部分失真
胶水也有影响,但是这块俺不了解

===磁路===
工作时,音圈不总是位于磁场的线性区域,导致非线性失真
这也是非线性失真的最主要来源


 回到顶部
帅哥哟,离线,有人找我吗?
jma
  19楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2008-9-22 15:26:12 [只看该作者]

以下是引用dale_zhong在2008-09-22 13:37:21的发言:
俺最近也对这个话题感兴趣,瞎总结下
要详细讨论,还要先分清失真的种类

===基本原理===
低频~辐射定律要求振膜加速度响应平缓,工作在质量控制区导致高通滤波,低频掉了;这是最基本的失真
高频~活塞振动导致辐射;仍然从辐射的定律出发,高频指向性出现分裂

===振膜(辐射部分)===
对应于大扬声器单体里的纸盆
低频~不贡献失真
高频~振膜出现分裂振动,对应的失真是线性的
    稳态~开始分裂的频率取决于杨氏模量、密度
            也取决于形状,径向花纹可以提高这个频率
            在工艺上还取决于不均匀度,这是小扬声器的先天优势
            振幅取决于材料阻尼,这个是小扬声器的先天劣势
    瞬态~阶跃响应的时间长度取决于阻尼

===振膜(弹性部分)===
对应于大扬声器单体里的折环、定心纸片
这个失真不大,应该也是线性的,因为材料不可能完全均匀
偏切向花纹可以减弱弹性增加顺性,同时也导致小部分失真
胶水也有影响,但是这块俺不了解

===磁路===
工作时,音圈不总是位于磁场的线性区域,导致非线性失真
这也是非线性失真的最主要来源

不好意思,本人愚钝,都没看明白。



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
木子金刀
  20楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:28 积分:314 威望:0 精华:0 注册:2007-3-21 15:55:53
  发帖心情 Post By:2008-9-23 11:25:52 [只看该作者]

2楼有这篇文章么?有的话不妨贴上来 ,大家一块讨论讨论?

 回到顶部
