提问《微型扬声器简化设计》 发帖心情

Post By：2008-10-6 16:35:29 [只看该作者]

水仙前辈，

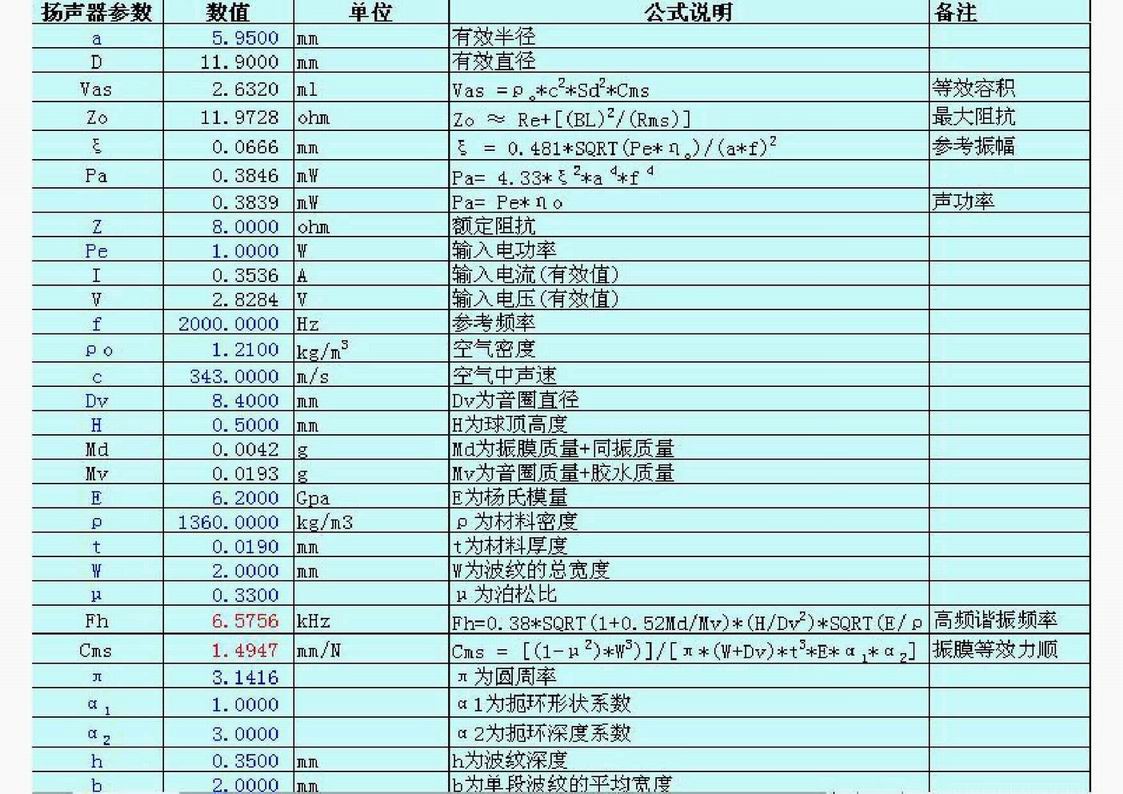

能否帮忙详解附图中W，a1,a2,h,b的具体含义，不解中。

还有就是最大振幅和参考振幅的区别？

晚辈是新手，盼指点，谢谢！

宠辱不惊，闲看门前花开花落，去留无意，漫随天外云卷

jimochukou

小大 2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

电声游民
等级：侠之大者帖子：166 积分：2342 威望：0 精华：0 注册：2007-5-17 13:02:13

回复：（jimochukou）提问《微型扬声器简化设计》 发帖心情

Post By：2008-10-6 20:05:03 [只看该作者]


宠辱不惊，闲看门前花开花落，去留无意，漫随天外云卷

jma

小大 3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

小马哥
等级：版主帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17

Post By：2008-10-7 8:21:50 [只看该作者]

以下是引用jimochukou在2008-10-06 16:35:29的发言：
水仙前辈，

能否帮忙详解附图中W，a1,a2,h,b的具体含义，不解中。

还有就是最大振幅和参考振幅的区别？

晚辈是新手，盼指点，谢谢！



由膜片和弹波的示意图比较得出：膜片相当于单振纹的弹波，不过中间多了球顶部分。从公式（6）（7）上看，膜片悬边的宽度W其实就相当于弹波振纹的宽度b；; 膜片悬边的高度h相当于弹波振纹的高度H；

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！

jma

小大 4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

小马哥
等级：版主帖子：3126 积分：27130 威望：2 精华：8 注册：2006-1-19 20:29:17

Post By：2008-10-7 8:23:14 [只看该作者]

附表

a₁系数的取值范围(附表1)
膜片形状	平面形			梯形		锯齿形		正弦形
a₁系数	1			2		3		4
a₂系数的取值范围(附表2)
h/W		0	0.05		0.1		0.15		0.2
a₂系数		1	1.5		2.6		3		3.4
h/W		0.25	0.3		0.4
a₂系数		3.5	3.7		4.2

独学而无友，则孤陋寡闻！！！
E-Mail:jma168@163.com 广告勿扰！

水仙

小大 5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC

加好友

发短信

电声从业人员
等级：超级版主帖子：6551 积分：51232 威望：10 精华：39 注册：2005-10-28 8:32:06

Post By：2008-10-7 9:08:09 [只看该作者]

是从弹波经验公式移用过来的.

参考振幅,对常规扬声器(较大口径)而言,是中频区域(如300-400Hz)对应的振幅,一般较小.对微型而言,其实也类似,只是频点上移了(如2-3KHz).参考振幅跟频率密切相关,是根据参考效率推算出来的.当然,也与口径相关.

最大振幅,讨论过很多了.公式计算的是理论值.这对设计的很多方面有现实意义的,比如说音圈的高度(卷高),华司的厚度,磁体的厚度,振膜的形状,振膜上下的间距等等.另外,对失真和纯音等影响很大,当然,还有合格率问题.
