主题:[求助]7K处出现大跌谷?3D膜片图已附上,请各位给点建议。

帅哥哟,离线,有人找我吗?
zwd433502
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 三代眼
等级:新手上路 帖子:139 积分:1304 威望:0 精华:0 注册:2006-5-31 10:50:55
[求助]7K处出现大跌谷?3D膜片图已附上,请各位给点建议。  发帖心情 Post By:2009-1-3 18:40:02 [只看该作者]

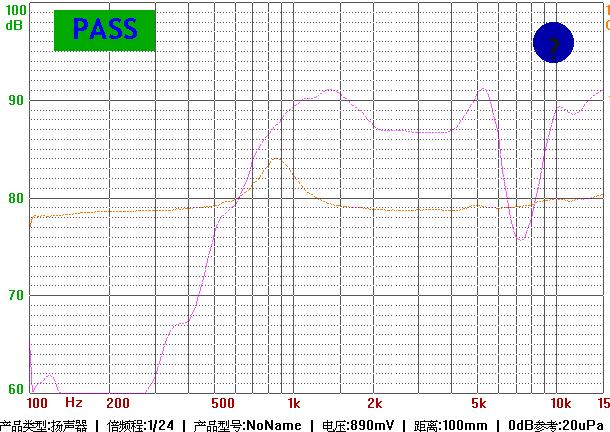

各位专家,请叫个问题,频响曲线在7K处出现大跌谷?是何原因造成的?如何解决?曲线如下:
图片点击可在新窗口打开查看

图片点击可在新窗口打开查看
[此贴子已经被作者于2009-01-06 08:25:13编辑过]


人在电声圈里闯!  本人邮箱:zhouwd1981@163.com  有需要请联系!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2009-1-3 18:48:30 [只看该作者]

上传膜片3D图,看看!


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
zwd433502
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 三代眼
等级:新手上路 帖子:139 积分:1304 威望:0 精华:0 注册:2006-5-31 10:50:55
  发帖心情 Post By:2009-1-3 18:57:40 [只看该作者]

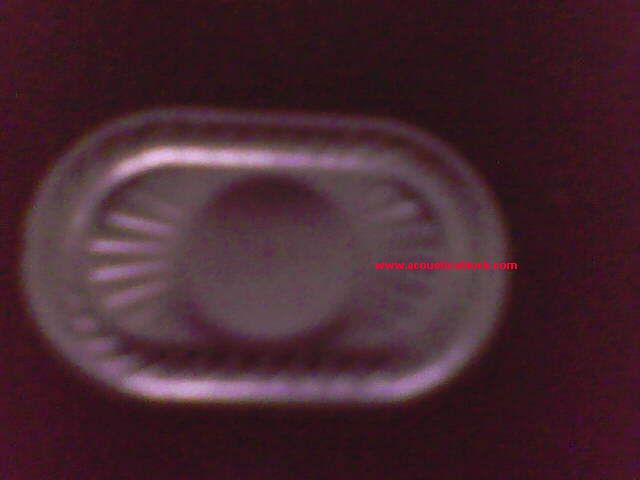

膜片3D图没有啊,但我可以描述一下,此款是1524单磁路喇叭,用的是0.025 PEN的料,膜片外围大概有一圈2MM左右宽的折环,中间有好多加强径.请分析一下.


人在电声圈里闯!  本人邮箱:zhouwd1981@163.com  有需要请联系!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2009-1-3 21:39:05 [只看该作者]

没有3D图,总该有膜片的照片吧?图片点击可在新窗口打开查看



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
shuren905
  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:23 积分:214 威望:0 精华:0 注册:2008-12-8 18:41:40
  发帖心情 Post By:2009-1-4 10:34:18 [只看该作者]

算下振膜的模态看那看啊


 回到顶部
帅哥哟,离线,有人找我吗?
钟敏
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 飛翔的魚
等级:侠之大者 帖子:160 积分:1675 威望:0 精华:0 注册:2005-11-14 8:35:45
  发帖心情 Post By:2009-1-4 13:38:51 [只看该作者]

应该是音圈跟膜片粘合处尺寸太大所以有一个这么大的谷!建议改小粘合面积!

 回到顶部
帅哥哟,离线,有人找我吗?
zwd433502
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 三代眼
等级:新手上路 帖子:139 积分:1304 威望:0 精华:0 注册:2006-5-31 10:50:55
  发帖心情 Post By:2009-1-4 13:44:45 [只看该作者]

楼上的意思是不是膜片音圈位过大?能不能说详细点,感谢 !



人在电声圈里闯!  本人邮箱:zhouwd1981@163.com  有需要请联系!
 回到顶部
帅哥哟,离线,有人找我吗?
chenqf
  8楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:142 积分:1156 威望:0 精华:0 注册:2008-7-5 23:53:37
  发帖心情 Post By:2009-1-4 22:37:46 [只看该作者]

学习了


电声测量!
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  9楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2009-1-5 18:09:05 [只看该作者]

 跑道形状的膜片,周围有一圈R的悬边,内部有两个类似月牙或者鼓起的两个包的膜片,极易在频响曲线上造成谷。
所以建议楼主直接换成单一形状悬边的膜片。



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
zuiailgl
  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:侠之大者 帖子:163 积分:1924 威望:0 精华:0 注册:2006-11-23 8:05:04
  发帖心情 Post By:2009-1-6 9:40:05 [只看该作者]

同意楼上的观点图片点击可在新窗口打开查看
之前遇到过类似的情况
韩国人喜欢做这样的东西出来 不要跟他们学

 回到顶部
帅哥哟,离线,有人找我吗?
zwd433502
  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 三代眼
等级:新手上路 帖子:139 积分:1304 威望:0 精华:0 注册:2006-5-31 10:50:55
  发帖心情 Post By:2009-1-6 11:38:03 [只看该作者]

我这款马上要批量生产了,请各位大哥给点建议,会不会有问题?比如说性能,操作工艺方面该注意些什么?谢谢!



人在电声圈里闯!  本人邮箱:zhouwd1981@163.com  有需要请联系!
 回到顶部
帅哥哟,离线,有人找我吗?
wang123
  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游民 帖子:17 积分:365 威望:0 精华:0 注册:2008-6-18 11:30:40
  发帖心情 Post By:2009-1-6 16:46:39 [只看该作者]

以下是引用jma在2009-01-05 18:09:05的发言:

 跑道形状的膜片,周围有一圈R的悬边,内部有两个类似月牙或者鼓起的两个包的膜片,极易在频响曲线上造成谷。
所以建议楼主直接换成单一形状悬边的膜片。

同意,还与音膜成型工艺有关,如在加强筋上做点文章,谷点不是不可以消除或减小。
我这是1524双磁喇叭,0.038膜片曲线:
图片点击可在新窗口打开查看


 回到顶部
帅哥哟,离线,有人找我吗?
zwd433502
  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 三代眼
等级:新手上路 帖子:139 积分:1304 威望:0 精华:0 注册:2006-5-31 10:50:55
  发帖心情 Post By:2009-1-6 18:24:34 [只看该作者]

楼上兄弟的曲线是我想要的,羡慕你的曲线,但我找膜片供应商他说去不掉啊,郁闷!


人在电声圈里闯!  本人邮箱:zhouwd1981@163.com  有需要请联系!
 回到顶部
帅哥哟,离线,有人找我吗?
zwd433502
  14楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 三代眼
等级:新手上路 帖子:139 积分:1304 威望:0 精华:0 注册:2006-5-31 10:50:55
  发帖心情 Post By:2009-1-6 18:29:18 [只看该作者]

依照上面的,我的膜在球顶上家点加强径是不是对谷的消失有好处?


人在电声圈里闯!  本人邮箱:zhouwd1981@163.com  有需要请联系!
 回到顶部
帅哥哟,离线,有人找我吗?
邹宇
  15楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:34 积分:435 威望:0 精华:0 注册:2009-4-27 10:21:18
  发帖心情 Post By:2009-4-29 14:29:34 [只看该作者]

我有过这样的情况,我把振膜形状改了后高改了,中频没有掉了,,(不要做折环)
[此贴子已经被作者于2009-04-29 14:30:18编辑过]

 回到顶部
帅哥哟,离线,有人找我吗?
wanghuiNO1
  16楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:50 积分:734 威望:0 精华:0 注册:2008-6-6 10:38:42
  发帖心情 Post By:2009-4-29 18:19:02 [只看该作者]

这种情况是膜片形状的问题。你直接改成放射状的花纹就ok了。肯定好使

 回到顶部
帅哥哟,离线,有人找我吗?
jma
  17楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2009-4-29 18:31:15 [只看该作者]

以下是引用jma在2009-01-05 18:09:05的发言:

 跑道形状的膜片,周围有一圈R的悬边,内部有两个类似月牙或者鼓起的两个包的膜片,极易在频响曲线上造成谷。
所以建议楼主直接换成单一形状悬边的膜片。



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
sniper
  18楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:359 积分:3369 威望:0 精华:0 注册:2006-10-13 11:31:40
  发帖心情 Post By:2009-5-8 14:56:56 [只看该作者]

以下是引用jma在2009-01-05 18:09:05的发言:

 跑道形状的膜片,周围有一圈R的悬边,内部有两个类似月牙或者鼓起的两个包的膜片,极易在频响曲线上造成谷。
所以建议楼主直接换成单一形状悬边的膜片。

这种形状的膜片中高频处的谷肯定是有的 。谷深谷浅就要看怎么设计了。正如JMA所说,尽量不要用这种双折环形状的膜片。如果客户要求外光不能有太大变化那就没办法,看怎么改了 。主要结构不能变,细节方面考虑。加强筋不影响这个谷



不写也无妨~~
 回到顶部
美女呀,离线,留言给我吧!
jeffva
  19楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 丫丫
等级:新手上路 帖子:276 积分:2533 威望:0 精华:0 注册:2007-7-23 12:37:55
  发帖心情 Post By:2009-5-8 19:27:40 [只看该作者]

以下是引用sniper在2009-05-08 14:56:56的发言:

这种形状的膜片中高频处的谷肯定是有的 。谷深谷浅就要看怎么设计了。正如JMA所说,尽量不要用这种双折环形状的膜片。如果客户要求外光不能有太大变化那就没办法,看怎么改了 。主要结构不能变,细节方面考虑。加强筋不影响这个谷

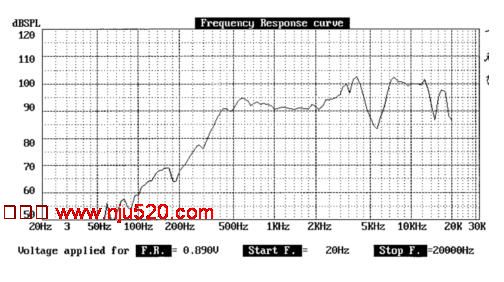

图片点击可在新窗口打开查看
上图曲线是和楼主的膜片是一样的形状的。
下图曲线在形状外形不改变的情况下将谷改掉的曲线。

图片点击可在新窗口打开查看


丫丫,我们的!
2007电声奇迹的诞生!
 回到顶部
帅哥哟,离线,有人找我吗?
sniper
  20楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:359 积分:3369 威望:0 精华:0 注册:2006-10-13 11:31:40
  发帖心情 Post By:2009-5-9 16:34:47 [只看该作者]

改哪里?工艺?
