声学楼论坛技术交流区电声器件与系统设计各类扬声器设计室 → 低频的分析第一篇


  共有29760人关注过本帖树形打印复制链接

主题:低频的分析第一篇

帅哥哟,离线,有人找我吗?
美猴王
  1楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 孙行者
等级:新手上路 帖子:181 积分:1565 威望:0 精华:0 注册:2006-11-20 20:58:42
低频的分析第一篇  发帖心情 Post By:2007-10-7 20:17:54 [只看该作者]

记得前面已经谈过悬边和弹波顺性的分配,到了最后也不了了之.试想能不能将低频效果好坏能不能分配到每个部件上去分析?

低频的分析第一篇就从富有争议的弹波开始吧.

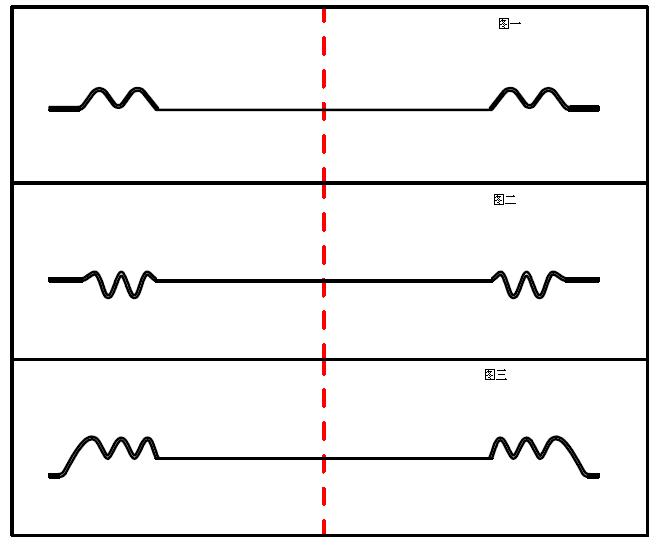

见弹波的形状图形:


图片点击可在新窗口打开查看

图一的规格尺寸:42x25.7x1.8/0  0.3/30g 波高1.6mm  3波纹

图二的规格尺寸:42x25.7x2.0/0  0.35/30g 波高1.8mm  3波纹

图三的规格尺寸:42x25.7x2.8/2.2  0.3/20g 波高1.4mm  3波纹

三款弹波的材质均为N-27(供应商材质编号)

有三款弹波所做出扬声器的TS参数基本相同(并且频响曲线基本上重合):

FO:277HZ, Sd:1.590mM^2, BL:2.938TM, QMS:2.4, QES:0.649. QTS:0.511, η:0.376%, SPL:87.8DB, Cms:32.737m cm/N, Mms:1.003g, Mmd:0.966g

用以上三款弹波做成单元(其他的材料均一样)对比音质,低频的力度感最好的是用图二所示的弹波,其次是图三所示的弹波,再次是图一所示的弹波.

这是为什么呢?





俺老孙,闹天宫,斗如来,保唐僧,降妖魔,取真经!

 回到顶部
美女呀,离线,留言给我吧!
jeffva
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 丫丫
等级:新手上路 帖子:276 积分:2533 威望:0 精华:0 注册:2007-7-23 12:37:55
  发帖心情 Post By:2007-10-7 20:25:44 [只看该作者]

楼上的出题不仔细,图一相对于图二和图三是2波纹的.



丫丫,我们的!
2007电声奇迹的诞生!
 回到顶部
美女呀,离线,留言给我吧!
jeffva
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 丫丫
等级:新手上路 帖子:276 积分:2533 威望:0 精华:0 注册:2007-7-23 12:37:55
  发帖心情 Post By:2007-10-7 20:27:56 [只看该作者]

这是为什么呢?小M我也想知道,但是没有研究过这类似的东东!咳,有点后悔!


丫丫,我们的!
2007电声奇迹的诞生!
 回到顶部
帅哥哟,离线,有人找我吗?
美猴王
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 孙行者
等级:新手上路 帖子:181 积分:1565 威望:0 精华:0 注册:2006-11-20 20:58:42
  发帖心情 Post By:2007-10-10 10:41:38 [只看该作者]

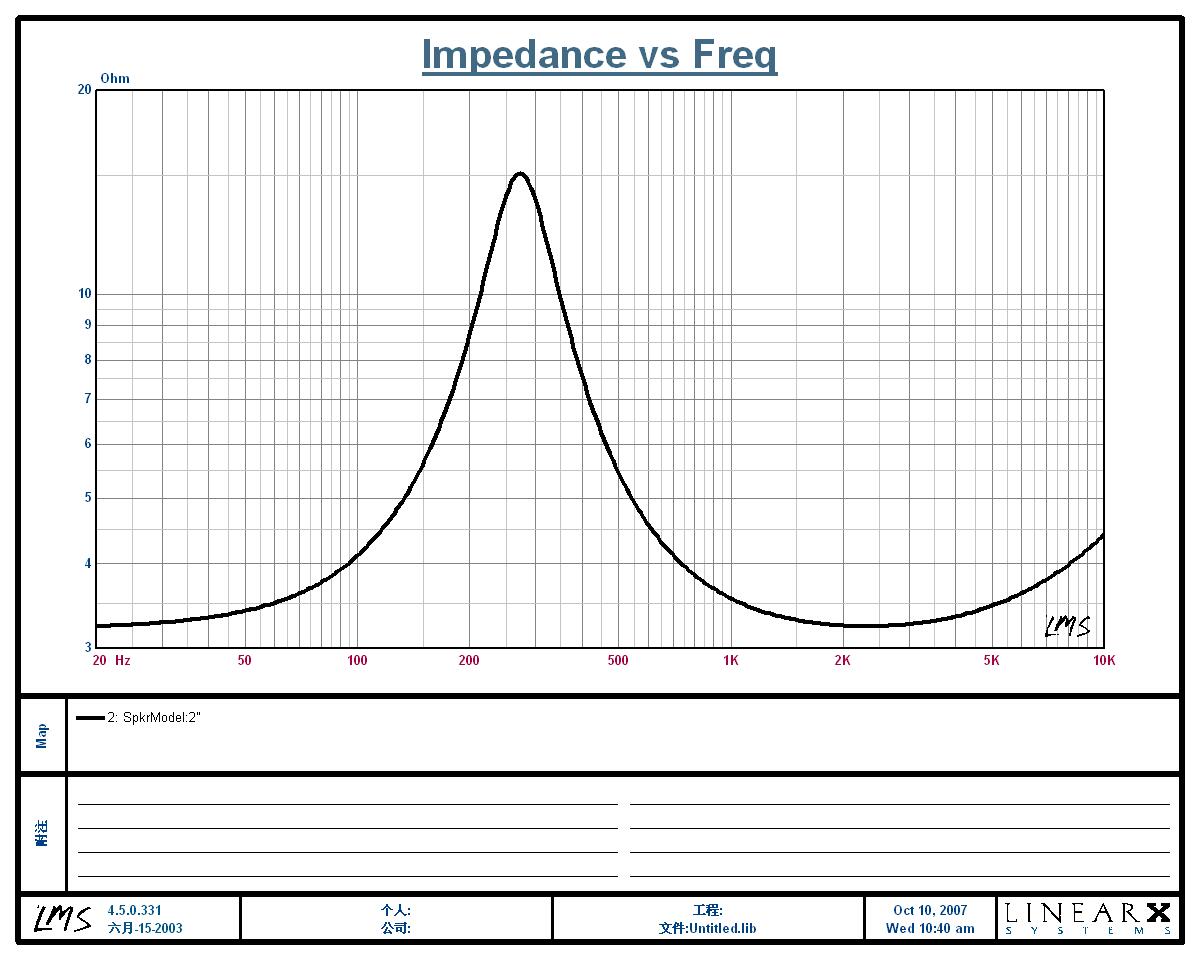

上传个阻抗曲线看看:
图片点击可在新窗口打开查看此主题相关图片如下:2 bose.jpg
图片点击可在新窗口打开查看


俺老孙,闹天宫,斗如来,保唐僧,降妖魔,取真经!

 回到顶部
帅哥哟,离线,有人找我吗?
jealer
  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:新手上路 帖子:243 积分:2414 威望:0 精华:0 注册:2006-5-23 22:20:06
  发帖心情 Post By:2007-10-10 23:49:35 [只看该作者]

这是因为图二所示的弹波是对称形状的,对低频振动的恢复力也最好,所以听感就好了。



爱好电脑2D及3D设计
 回到顶部
帅哥哟,离线,有人找我吗?
sanwei
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 独行者
等级:新手上路 帖子:296 积分:2318 威望:0 精华:0 注册:2006-7-12 13:25:04
  发帖心情 Post By:2007-10-15 11:20:11 [只看该作者]

这个题目很好啊,怎么没人论下去呢?


……
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  7楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2007-10-15 12:23:31 [只看该作者]

都在等高手中......


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
Eagle
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 吃素的鹰
等级:版主 帖子:1102 积分:14331 威望:2 精华:5 注册:2005-11-11 8:11:09
  发帖心情 Post By:2007-10-15 14:38:34 [只看该作者]

1、要找规律需要用多个试验重复验证,只做一次试验三只单元就做这样的判定是很不科学的。

2、你保证所有其它材料都一样?最起码三个弹波高度不一样,你支架或者音圈跟弹波结合部位不同吧?!音圈跟弹波结合部位到跟鼓纸结合部位的距离(我没在做大扬声器的行业呆过不知有没专业术语描述这个东东)越长,反应速度包括高音可能会越差。你要是能保证这个距离不变,你的支架台阶高度就得不一样对吧?



^_^ 天地生万物,是物皆有道;得道可明,未得必惘。惘因未得道,而
明亦未必得道,终即始也。
 回到顶部
帅哥哟,离线,有人找我吗?
Eagle
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 吃素的鹰
等级:版主 帖子:1102 积分:14331 威望:2 精华:5 注册:2005-11-11 8:11:09
  发帖心情 Post By:2007-10-15 14:42:29 [只看该作者]

刚才又大概看了一下参数,Fo277Hz,这么高的Fo还能准确的判断低音质量?用什么听的?做成小音箱还是耳机?还是听单元?


^_^ 天地生万物,是物皆有道;得道可明,未得必惘。惘因未得道,而
明亦未必得道,终即始也。
 回到顶部
帅哥哟,离线,有人找我吗?
狂风
  10楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:业余侠客 帖子:64 积分:984 威望:0 精华:0 注册:2007-9-1 21:02:06
  发帖心情 Post By:2007-10-17 19:07:12 [只看该作者]

怎么没人讨论哪?


互相交流,开阔视野.
 回到顶部
总数 31 1 2 3 4 下一页
