主题：关于振动式扬声器
帅哥哟，离线，有人找我吗？
gswc88
 小大  1楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 松松
等级：新手上路 帖子：268 积分：4557 威望：0 精华：0 注册：2005-11-3 12:11:55 		关于振动式扬声器  发帖心情 Post By：2007-10-19 16:51:33 [只看该作者]

    最近接到客户的一个样品,要求做一个振动式扬声器,它的工作原理和电机差不多,要求用音乐信号控制,在30-300Hz低频时振动,不发音,市场上一般的振动器是电机式的,恒速的,不能满足客户的要求.

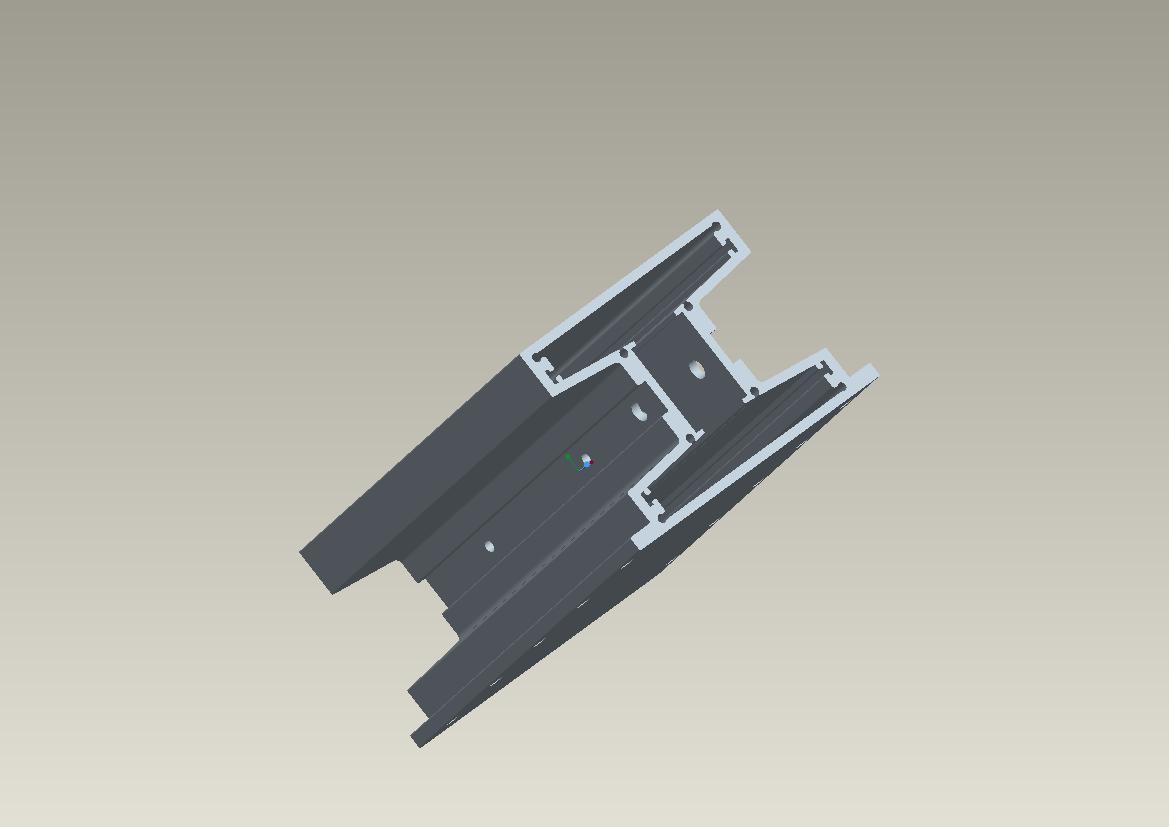

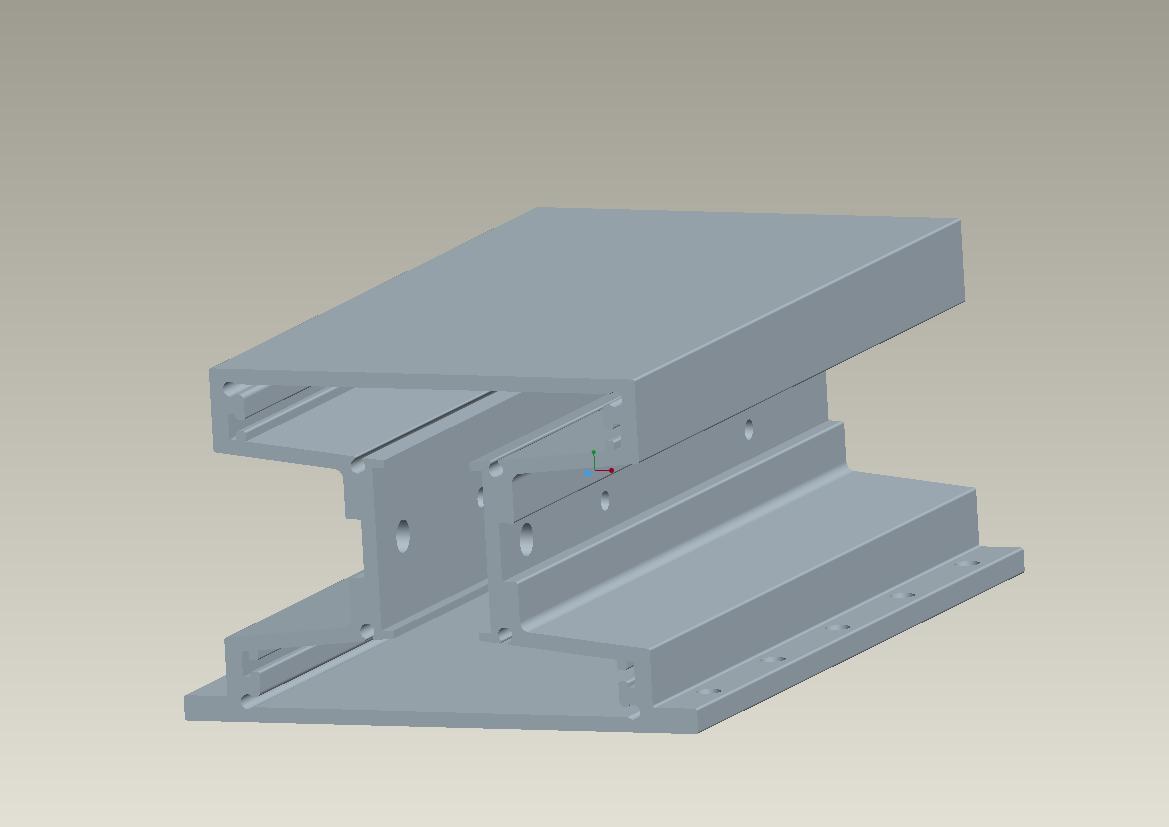

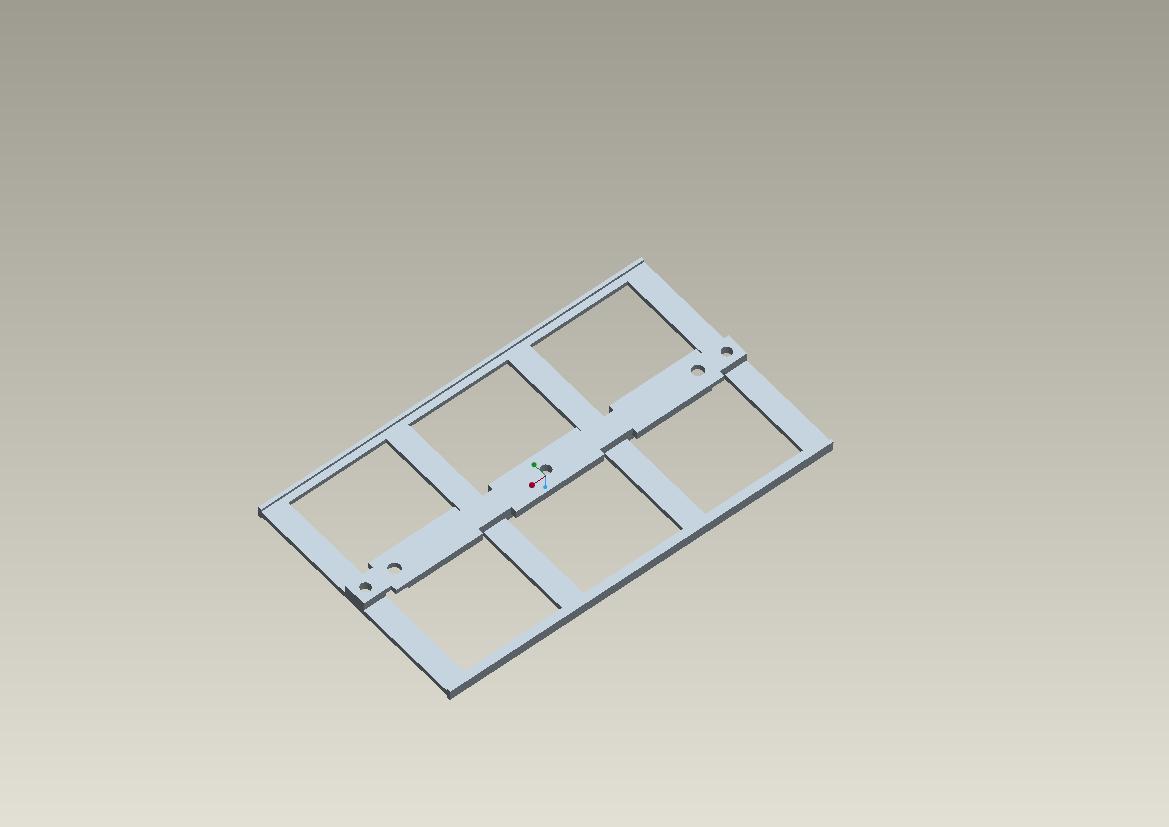

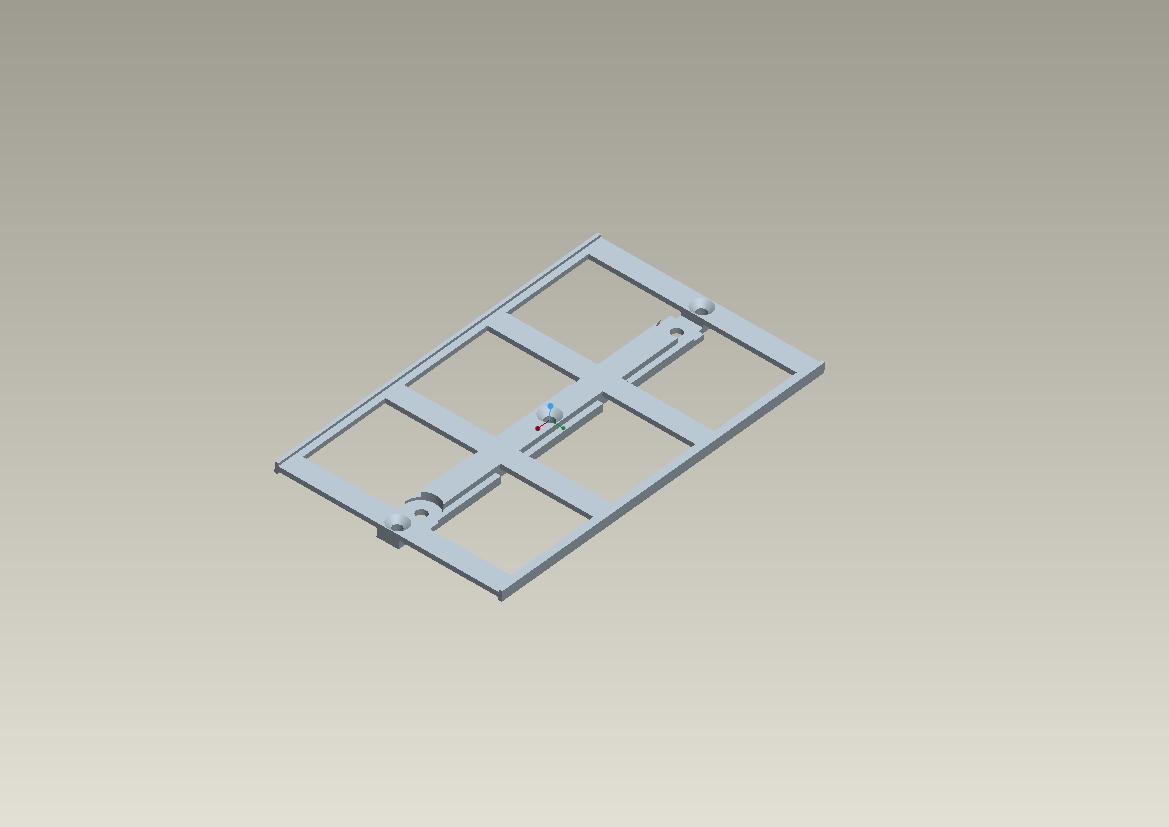

    现将图片发出来,请大家帮看一下,哪里有这样类似的材料,特别是音圈和支架,并请大家帮忙分析一下,功率要求15W-30W,若有做电机的朋友,也可以来指导一下,谢谢
 回到顶部
帅哥哟，离线，有人找我吗？
gswc88
 小大  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 松松
等级：新手上路 帖子：268 积分：4557 威望：0 精华：0 注册：2005-11-3 12:11:55 		  发帖心情 Post By：2007-10-19 16:52:19 [只看该作者]


图片点击可在新窗口打开查看

图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
gswc88
 小大  3楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 松松
等级：新手上路 帖子：268 积分：4557 威望：0 精华：0 注册：2005-11-3 12:11:55 		  发帖心情 Post By：2007-10-19 16:53:14 [只看该作者]


图片点击可在新窗口打开查看

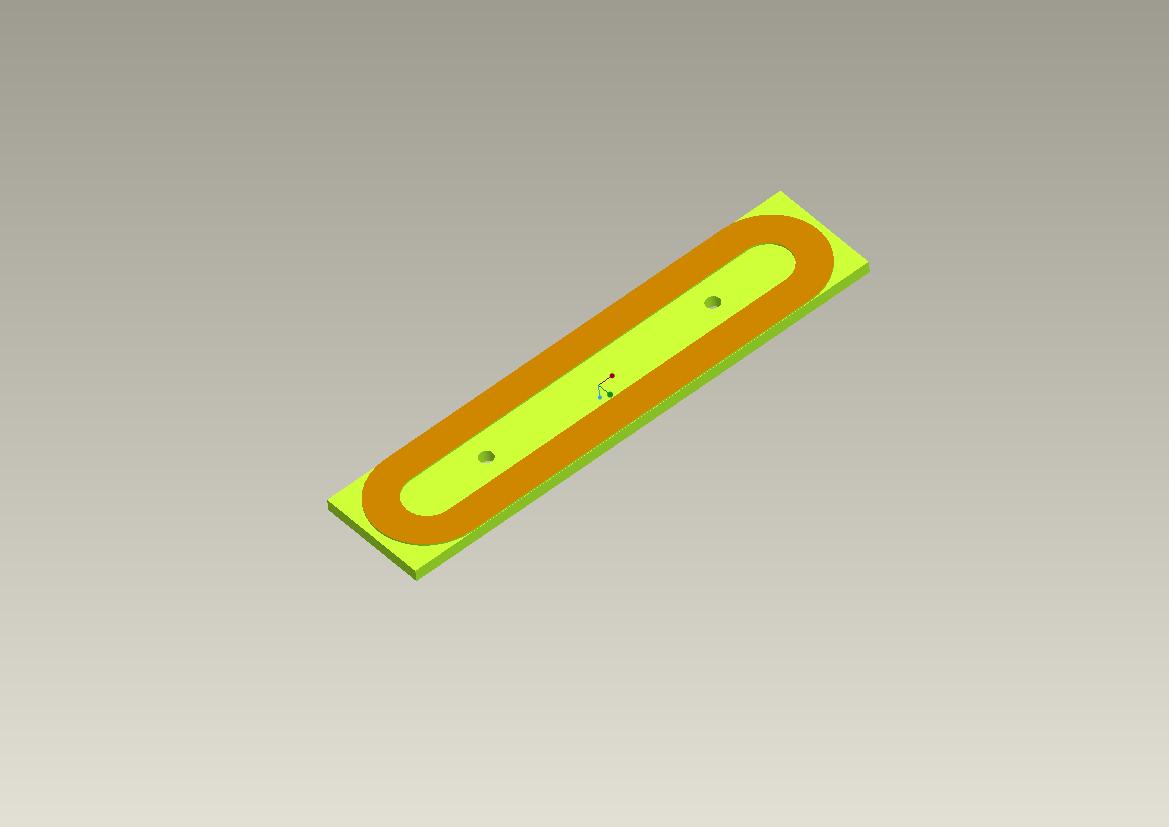

直流阻抗7.2欧 132mH

 回到顶部
帅哥哟，离线，有人找我吗？
gswc88
 小大  4楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 松松
等级：新手上路 帖子：268 积分：4557 威望：0 精华：0 注册：2005-11-3 12:11:55 		  发帖心情 Post By：2007-10-19 16:55:22 [只看该作者]


图片点击可在新窗口打开查看

图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
gswc88
 小大  5楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 松松
等级：新手上路 帖子：268 积分：4557 威望：0 精华：0 注册：2005-11-3 12:11:55 		  发帖心情 Post By：2007-10-20 10:46:14 [只看该作者]

怎么没人感兴趣?
 回到顶部
帅哥哟，离线，有人找我吗？
sanwei
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 独行者
等级：新手上路 帖子：296 积分：2318 威望：0 精华：0 注册：2006-7-12 13:25:04 		  发帖心情 Post By：2007-10-21 8:47:27 [只看该作者]

俺孤陋寡闻，还第一次见识


……
 回到顶部
帅哥哟，离线，有人找我吗？
DAAS
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 野兔帮--组织部长
等级：版主 帖子：877 积分：7027 威望：1 精华：10 注册：2005-11-2 19:06:06 		  发帖心情 Post By：2007-10-21 21:38:33 [只看该作者]

楼主兄弟,来个组装图看看?



BTW:sanwei兄弟,好久不见,最近可好?

图片点击可在新窗口打开查看


野兔帮-南声第一个帮派
立志吃尽南声免费野菜
 回到顶部
帅哥哟，离线，有人找我吗？
gswc88
 小大  8楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 松松
等级：新手上路 帖子：268 积分：4557 威望：0 精华：0 注册：2005-11-3 12:11:55 		  发帖心情 Post By：2007-10-22 8:22:07 [只看该作者]

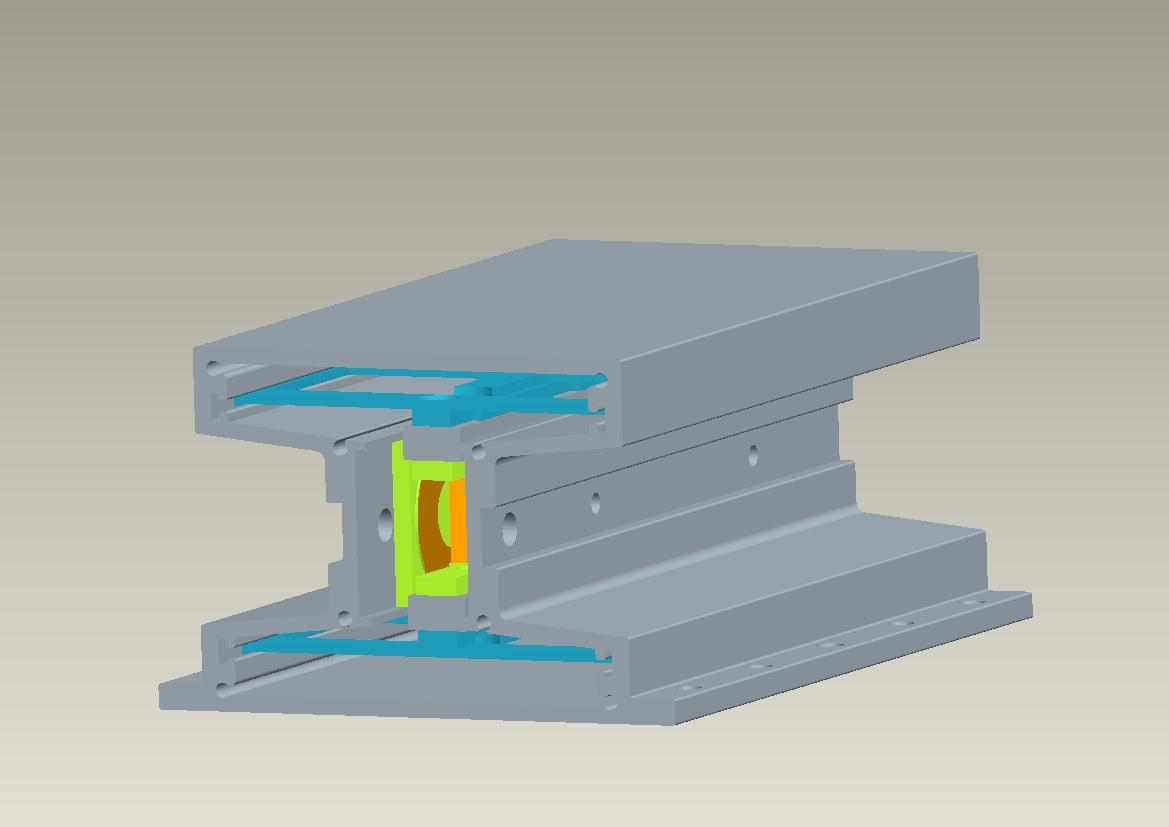

DAAS兄弟:如图,方的,圆的都可以,主要的是效果,一般的振动器用的是电机,是恒速的,不能随音乐的变化而变化.


图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2007-10-22 13:56:18 [只看该作者]

 HEV系列高能激振器是一种电磁激振器，可对试件提供激振力。经过改进设计的新一代高能激振器采用高磁能材料，制造精良，工艺考究，性能稳定，使用方便。与同量级的普通激振器相比，具有体积小，重量轻，有效输出力的频带宽等显著优点。广泛地应用于各种工程结构如火箭、导弹、飞机、船舶、机床、火车、汽车、摩托车、空调、洗衣机、房屋建筑、桥梁等结构的振动试验和零部件疲劳试验，也可用于振动时效处理，振动切削和地质勘探等。
　　高能激振器于1994年获得中国发明专利权，专利号：ZL92107587.1。先后获得国家发明奖一次，部省级科技进步奖多次。用户遍布全国二十多个省、直辖市和自治区。

图片点击可在新窗口打开查看

　

HEV系列高能激振器主要性能和技术指标
型 号
HEV-20
HEV-50
HEV-200
HEV-500
HEV-1000
最大激振力(N)
20
50
200
500
1000
频宽(Hz)
5000
3000
2000
2000
800
最大振幅(mm)
±5
±5
±10
±10
±10
力常数(N/A)
8
16
8
16
16
峰值电流(A)
2.5
3
25
32
64
重量(Kg)
1
3.5
15.5
28
40
尺寸(mm×mm)
Φ66×84
Φ110×135
Φ180×190
Φ180×250
Φ270×360
配用功放型号
HEA-20
HEA-50
HEA-200
HEA-500
HEA-1000

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
gswc88
 小大  10楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 松松
等级：新手上路 帖子：268 积分：4557 威望：0 精华：0 注册：2005-11-3 12:11:55 		  发帖心情 Post By：2007-10-22 14:53:27 [只看该作者]

多谢
 回到顶部
