请老大们帮忙看一下这个喇叭怎么样设计  发帖心情 Post By:2008-1-25 10:33:56 [只看该作者]

各为师兄们  请问一下这样的参数怎么样设计   布边纸盆  300W RMS

10 寸音圈 63.8   卡普通, 内磁  要求 300W    FS53    RE5.0    QES0.45    QMS5.76   QTS 0.42    VAS52   XMAX  4.5    MMS 31G  LE0.4   SPL 98.5dB


 回到顶部
帅哥哟,离线,有人找我吗?
玛田音箱
  2楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:蜘蛛侠 帖子:1078 积分:12772 威望:0 精华:0 注册:2006-7-27 20:39:17
  发帖心情 Post By:2008-1-25 18:21:31 [只看该作者]

先找到好的鼓纸和弹波在说



QQ:伍肆叁捌玖零玖陆叁
SKYPE:MT13425115072
手机:壹捌玖-零贰伍伍-玖壹壹壹
 回到顶部
帅哥哟,离线,有人找我吗?
ldb202020
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:黑侠 帖子:389 积分:4986 威望:0 精华:0 注册:2007-4-8 21:36:32
  发帖心情 Post By:2008-1-28 15:32:14 [只看该作者]

内磁结构需要对散热予以重视,而SPL要求为98估计有难度!


 回到顶部
帅哥哟,离线,有人找我吗?
火鸟
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 丐帮--军师
等级:新手上路 帖子:84 积分:2269 威望:0 精华:0 注册:2006-6-17 20:13:11
  发帖心情 Post By:2008-1-29 19:37:34 [只看该作者]

.音盆 采用18G W型布边刮胶布,

2. 用N35/38 的 Φ61*Φ10*H8 的  强磁

3. 弹波用杜帮 1.0MM/N  平弹波 W径1475

4. 磁路只能做打孔散热,. 壁厚 8

5.音圈采用 CCAW 线

这样做的话  有些 参数做不到很郁闷

请各位兄弟帮帮忙


 回到顶部
帅哥哟,离线,有人找我吗?
yueweiyong
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:38 积分:556 威望:0 精华:0 注册:2007-11-20 19:27:57
  发帖心情 Post By:2008-1-29 19:44:28 [只看该作者]

98DB,BL要求太高,可能要12左右,有点难啊,B值要求也太高了

 回到顶部
帅哥哟,离线,有人找我吗?
jma
  6楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2008-1-29 21:33:02 [只看该作者]

以下是引用火鸟在2008-01-25 10:33:56的发言:

各为师兄们  请问一下这样的参数怎么样设计   布边纸盆  300W RMS

10 寸音圈 63.8   卡普通, 内磁  要求 300W    FS53    RE5.0    QES0.45    QMS5.76   QTS 0.42    VAS52   XMAX  4.5    MMS 31G  LE0.4   SPL 98.5dB

1.以目前的参数看,其中SPL:98.5是假的,以这样的参数实际的SPL应该是94.2DB左右.

2.想保持现有的参数做到98.5DB是不可能滴.除非改变参数.



独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
水仙
  7楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级:超级版主 帖子:6551 积分:51232 威望:10 精华:39 注册:2005-10-28 8:32:06
  发帖心情 Post By:2008-1-30 8:17:12 [只看该作者]

98.5是根据频响曲线测量出的值.不是根据TS参数计算的参考灵敏度.


声学楼--声学工程师之家
QQ:350824984,邮件:adrian_chi@163.com,微博:adrian_chi,微信:adrian_chi
 回到顶部
帅哥哟,离线,有人找我吗?
jma
  8楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 小马哥
等级:版主 帖子:3126 积分:27130 威望:2 精华:8 注册:2006-1-19 20:29:17
  发帖心情 Post By:2008-1-30 8:22:52 [只看该作者]

以下是引用水仙在2008-01-30 08:17:12的发言:
98.5是根据频响曲线测量出的值.不是根据TS参数计算的参考灵敏度.

如果是按照8OHM的阻抗进行测试,频响曲线中频是可以达到96DB左右,可能是看的中高频的声压..

楼主没有说清楚哦.

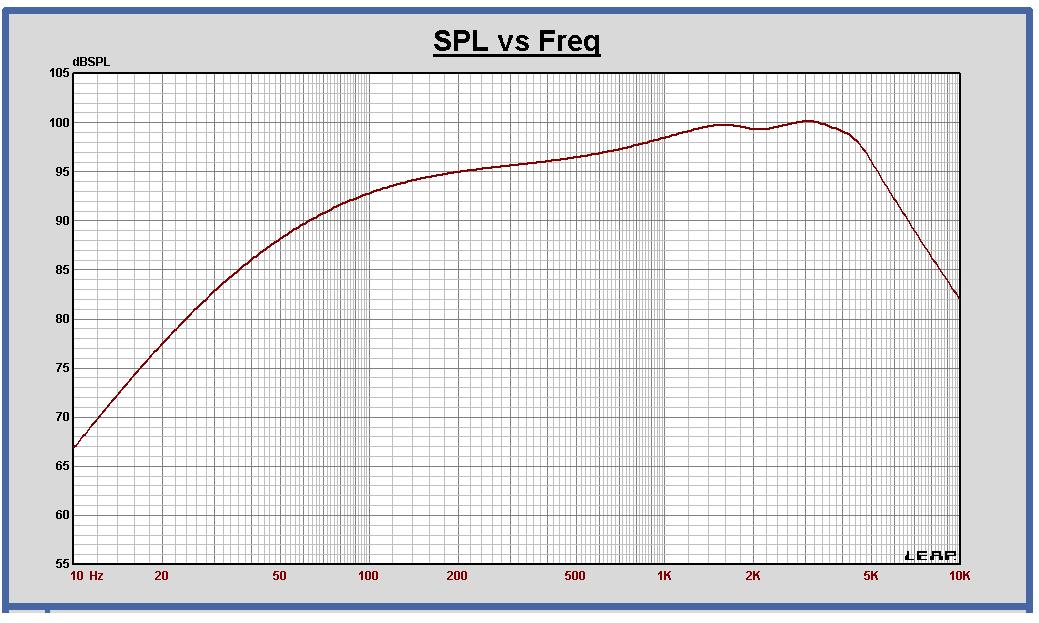

见下图模拟:

图片点击可在新窗口打开查看


独学而无友,则孤陋寡闻!!!
E-Mail:jma168@163.com 广告勿扰!
 回到顶部
帅哥哟,离线,有人找我吗?
henley_z
  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 荒原困兽
等级:新手上路 帖子:401 积分:2571 威望:0 精华:0 注册:2008-1-29 11:06:14
  发帖心情 Post By:2008-1-31 15:50:45 [只看该作者]

ding


敦伦尽份   闲邪存诚
 回到顶部
帅哥哟,离线,有人找我吗?
火鸟
  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 丐帮--军师
等级:新手上路 帖子:84 积分:2269 威望:0 精华:0 注册:2006-6-17 20:13:11
  发帖心情 Post By:2008-2-1 10:57:09 [只看该作者]

是啊 我也郁闷啊  拿到手一看,  按参数来说  应该做不到98.5dB , 除非改变参数来调整SPL   不知道我说的对不对
