主题:铝膜高音2K~3K曲线低

美女呀,离线,留言给我吧!
liupuhua2001
  1楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:论坛游侠 帖子:37 积分:556 威望:0 精华:0 注册:2009-1-9 20:49:02
铝膜高音2K~3K曲线低  发帖心情 Post By:2009-4-27 18:52:26 [只看该作者]

      各用兄弟姐妹们:我们现在在做一款34芯的铝膜高音,但是一直有2K~3K曲线偏低1~2DB的样子,不知道是铝膜的什么工艺出了问题,请大家帮忙分析分析,多谢了。

 回到顶部
帅哥哟,离线,有人找我吗?
xn
  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:职业侠客 帖子:93 积分:1981 威望:0 精华:0 注册:2005-11-4 13:54:18
  发帖心情 Post By:2009-4-28 8:36:19 [只看该作者]

以下是引用liupuhua2001在2009-04-27 18:52:26的发言:
      各用兄弟姐妹们:我们现在在做一款34芯的铝膜高音,但是一直有2K~3K曲线偏低1~2DB的样子,不知道是铝膜的什么工艺出了问题,请大家帮忙分析分析,多谢了。

34芯,应该是中音了吧?上个照片和曲线,一起看一下。不过我感觉是你的工艺问题。。。。
有加磁液吗?加了后腔没有?吸音棉加得不够?
试着把音膜和塑胶支架接合处背面溢到音膜上的胶洗掉会有用。


 回到顶部
美女呀,离线,留言给我吧!
TinkerBell
  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:黑侠 帖子:394 积分:3462 威望:0 精华:0 注册:2009-1-5 20:22:02
  发帖心情 Post By:2009-4-29 6:55:15 [只看该作者]

 因为现在几乎所有的高音都是这样,不知道是否是膜片哪里有问题
[此贴子已经被作者于2009-04-29 07:01:14编辑过]

 回到顶部
美女呀,离线,留言给我吧!
TinkerBell
  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:黑侠 帖子:394 积分:3462 威望:0 精华:0 注册:2009-1-5 20:22:02
  发帖心情 Post By:2009-4-29 6:58:04 [只看该作者]

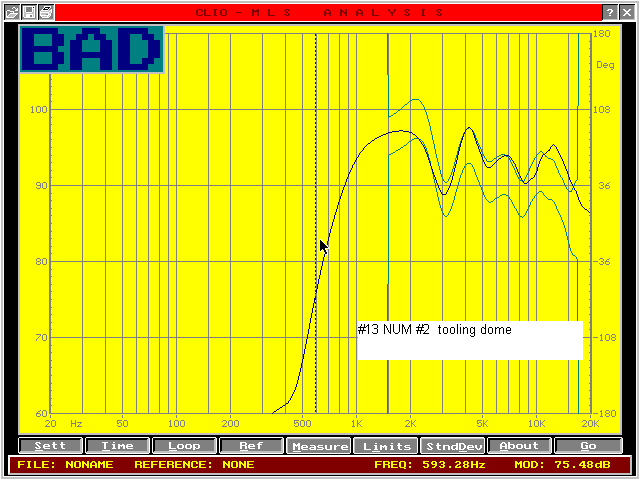

阿华。是我呵呵。帮你传下
图片点击可在新窗口打开查看

 回到顶部
美女呀,离线,留言给我吧!
TinkerBell
  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:黑侠 帖子:394 积分:3462 威望:0 精华:0 注册:2009-1-5 20:22:02
  发帖心情 Post By:2009-4-29 6:59:50 [只看该作者]

因为此款喇叭用于音箱上,分频点选在2.3K左右,电子分频,现在音箱2.3K频响处有个谷,不是很好,
所以想请各位大侠看看

 回到顶部
美女呀,离线,留言给我吧!
TinkerBell
  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:黑侠 帖子:394 积分:3462 威望:0 精华:0 注册:2009-1-5 20:22:02
  发帖心情 Post By:2009-4-29 18:08:48 [只看该作者]


图片点击可在新窗口打开查看

 回到顶部
美女呀,离线,留言给我吧!
TinkerBell
  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:黑侠 帖子:394 积分:3462 威望:0 精华:0 注册:2009-1-5 20:22:02
  发帖心情 Post By:2009-4-29 18:10:53 [只看该作者]

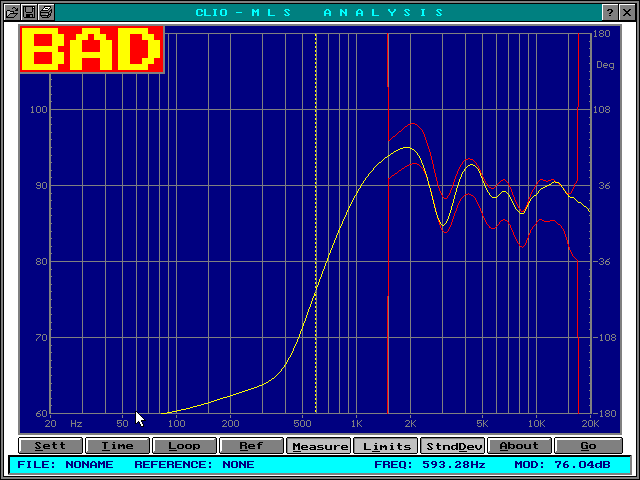

一共两套模具,第二副图是第二套模具的,曲线更差,整体也偏高了,因为魏老师在我们公司,魏老师的建议是把下模弧度加深,大概做到6.2MM

 回到顶部
帅哥哟,离线,有人找我吗?
xn
  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级:职业侠客 帖子:93 积分:1981 威望:0 精华:0 注册:2005-11-4 13:54:18
  发帖心情 Post By:2009-4-30 13:29:52 [只看该作者]

以下是引用TinkerBell在2009-04-29 18:10:53的发言:
一共两套模具,第二副图是第二套模具的,曲线更差,整体也偏高了,因为魏老师在我们公司,魏老师的建议是把下模弧度加深,大概做到6.2MM

原来是两套模具,怪不得。高音这个东西音膜差一点点都不行,就用一套模具不行吗?是不是中山百灵达的生意太好,一套音膜模具供应不上?
