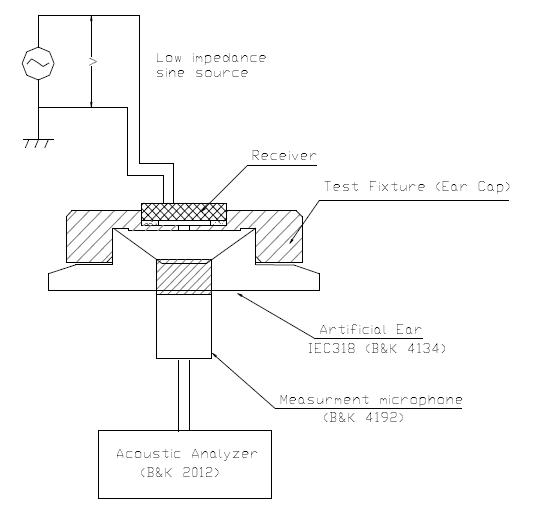

典型的测试设备:




图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  2楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-9-19 9:56:16 [只看该作者]

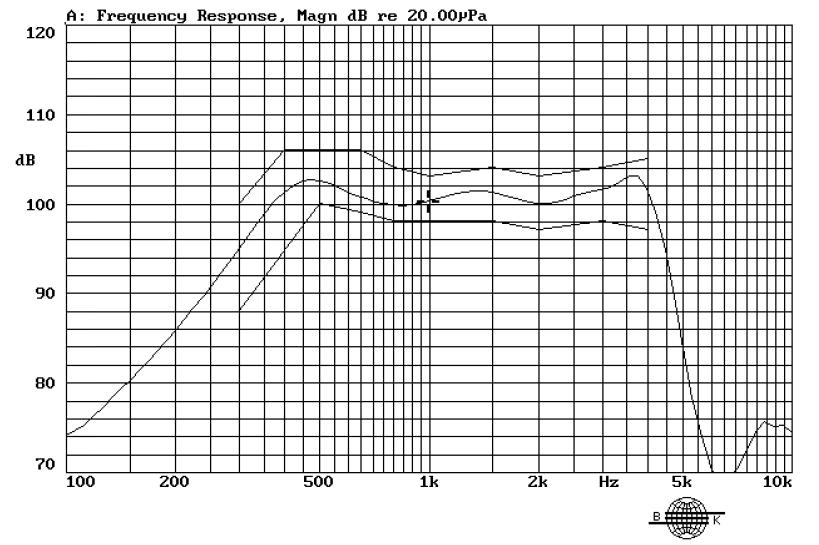

典型的测试曲线:




图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  3楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-9-19 10:16:45 [只看该作者]

Earlier Microphones   FalconÔ Range Mics.
4155                  4189
4165                  4190
4133/4149             4191
4134                  4192
4147                  4193
4166                  (4188/4190/4192) *
4176                  (4188/4189) *

话筒型号有变化!

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  4楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-9-19 10:20:13 [只看该作者]

Type 4153 Artificial Ear
MEASURING MICROPHONE:*
Type 4192: Falcon Range 1/2″ Condenser
Microphone
PREAMPLIFIER:*
Type 2669 L: Falcon Range Microphone
Preamplifier
Accessories Included
DB 0742: 1/2-inch Adaptor Ring
DB 0843: Adaptor Plate for Headphones
AQ 0015: Transmitter Adaptor
YJ 0305: Earcap

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  5楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-9-19 10:28:12 [只看该作者]

B&K4134是声压型测量话筒,不是仿真耳的型号.


学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  6楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-9-19 10:33:07 [只看该作者]

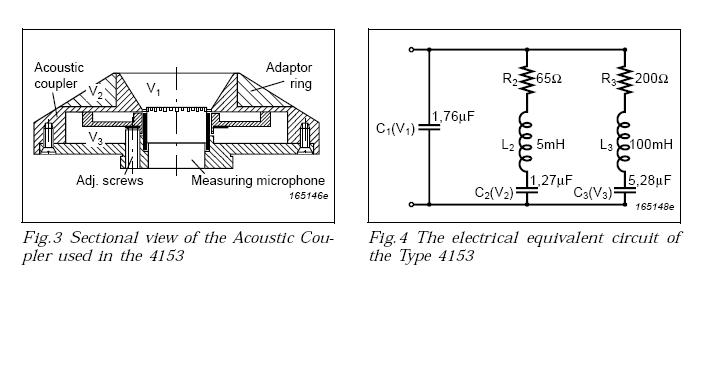

仿真耳的结构及等效电路:




图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  7楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-9-19 10:34:14 [只看该作者]

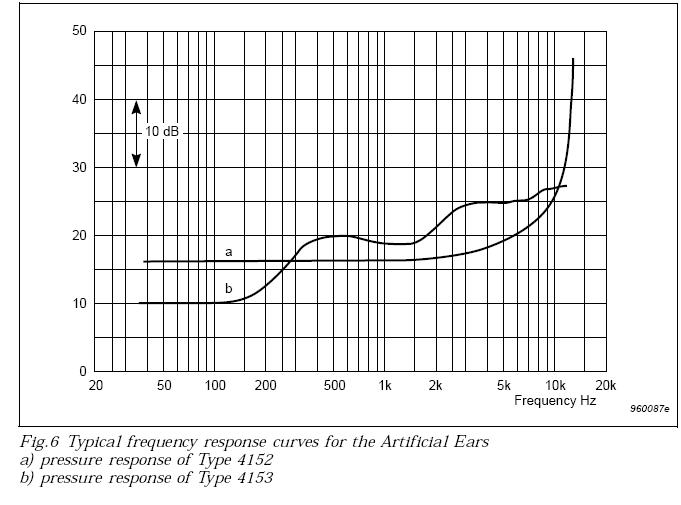

仿真耳的响应:




图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  8楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-9-19 10:38:13 [只看该作者]

Type 4152 Artificial Ear
MEASURING MICROPHONE:*
Type 4134: 1" Condenser Microphone
PREAMPLIFIER:*
Type 2669 L: Falcon Range Microphone
Preamplifier
Accessories Included
DB 0138: 2 cm3 Coupler
DB 0913: 6 cm3 Coupler (equal to DB 0909 but without base ring YO 2340)
DB 0111: Coupler Adaptor Ring
DB 1021: Guard Ring Adaptor
DB 0962: Adaptor for Sound Level Meter
Optional Accessories
DB 0161: 6 cm3 Coupler (with base ring YO 2340)
DB 0909: 6 cm3 Coupler (with base ring YO 2340)
DB 0375: Adaptor for Preamplifier


学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
Acoustics
 小大  9楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声工程师
等级：版主 帖子：3520 积分：26241 威望：2 精华：19 注册：2006-2-13 13:44:44 		  发帖心情 Post By：2006-9-19 10:41:44 [只看该作者]

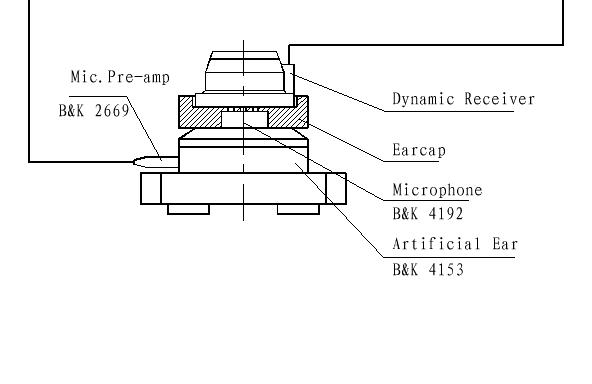

第一个图标注有少许错误,正确的标注如下:




图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看

学无止境！
 回到顶部
帅哥哟，离线，有人找我吗？
zdsound
 小大  10楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：31 积分：201 威望：0 精华：0 注册：2006-9-4 13:05:05 		  发帖心情 Post By：2006-9-22 10:31:06 [只看该作者]

可不可以请教一下,仿真耳有曲线是如何测试出来的.可以告诉我你是那家公司的吗,本人非常佩服.

 回到顶部
帅哥哟，离线，有人找我吗？
zdsound
 小大  11楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：论坛游侠 帖子：31 积分：201 威望：0 精华：0 注册：2006-9-4 13:05:05 		  发帖心情 Post By：2006-9-22 10:33:12 [只看该作者]

可以回我QQ:370330772 我们交流一下

 回到顶部
帅哥哟，离线，有人找我吗？
listen
 小大  12楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：57 积分：403 威望：0 精华：0 注册：2006-9-23 21:36:33 		  发帖心情 Post By：2006-9-23 22:26:00 [只看该作者]

应该是4153是IEC318的标准！！！！

 回到顶部
帅哥哟，离线，有人找我吗？
bolin
 小大  13楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：51 积分：659 威望：0 精华：0 注册：2006-3-1 11:14:47 		  发帖心情 Post By：2006-9-25 13:52:08 [只看该作者]

3GPP TS26.132 对受话器频响的要求:
图片点击可在新窗口打开查看此主题相关图片如下：
图片点击可在新窗口打开查看
 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  14楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6538 积分：51138 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2006-9-25 23:55:12 [只看该作者]

感谢各位提供！

第一图是国内一家知名公司的测试框图，但确实标注有错误，容易误导别人。

搞技术的，要求严谨的工作态度。

声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
listen
 小大  15楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：57 积分：403 威望：0 精华：0 注册：2006-9-23 21:36:33 		  发帖心情 Post By：2006-9-27 13:12:02 [只看该作者]

是AAC的吗？？

 回到顶部
帅哥哟，离线，有人找我吗？
水仙
 小大  16楼 | QQ | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信 电声从业人员
等级：超级版主 帖子：6538 积分：51138 威望：10 精华：39 注册：2005-10-28 8:32:06 		  发帖心情 Post By：2006-9-27 22:43:19 [只看该作者]

是啊，建议黄工或李工改一下培训资料（流传到外面啦）和规格书等


声学楼--声学工程师之家
QQ：350824984，邮件：adrian_chi@163.com，微博：adrian_chi，微信：adrian_chi
 回到顶部
帅哥哟，离线，有人找我吗？
YDZ001
 小大  17楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：52 积分：645 威望：0 精华：0 注册：2006-9-28 15:18:48 		  发帖心情 Post By：2006-9-28 19:02:58 [只看该作者]

对耳垫不知有什么要求

我看大家的耳垫都很多种
 回到顶部
帅哥哟，离线，有人找我吗？
欧阳风
 小大  18楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：874 积分：9485 威望：0 精华：0 注册：2006-7-23 15:49:31 		  发帖心情 Post By：2006-10-12 19:53:53 [只看该作者]

以下是引用水仙在2006-09-27 22:43:19的发言：
是啊，建议黄工或李工改一下培训资料（流传到外面啦）和规格书等

尽快啊。。。。。


菩提本无树，明镜亦非台，本来无一物，何处惹尘埃。
 回到顶部
帅哥哟，离线，有人找我吗？
listen
 小大  19楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：57 积分：403 威望：0 精华：0 注册：2006-9-23 21:36:33 		  发帖心情 Post By：2007-1-17 21:39:17 [只看该作者]

那是黄工的RECEIVER不是李工的SPEAKER

 回到顶部
帅哥哟，离线，有人找我吗？
欧阳风
 小大  20楼 | 信息 | 搜索 | 邮箱 | 主页 | UC


加好友 发短信
等级：新手上路 帖子：874 积分：9485 威望：0 精华：0 注册：2006-7-23 15:49:31 		受话器测试  发帖心情 Post By：2007-1-18 20:01:19 [只看该作者]

 下载信息  [文件大小：   下载次数： ]
图片点击可在新窗口打开查看点击浏览该文件:
