标题：通过瀑布图可以得到扬声器/音箱的哪一些信息？
1楼
老军医 发表于：2013-5-8 14:30:12有时候看到一些扬声器厂家提供测试的瀑布图，请问通过这个瀑布图，我们可以了解到扬声器或音箱的哪一些信息呢？
PS: 应该如何正确读懂瀑布图？
2楼
老军医 发表于：2013-5-8 17:18:21
http://www.nju520.com/bbs/dispbbs.asp?boardid=9&id=19736&page=5

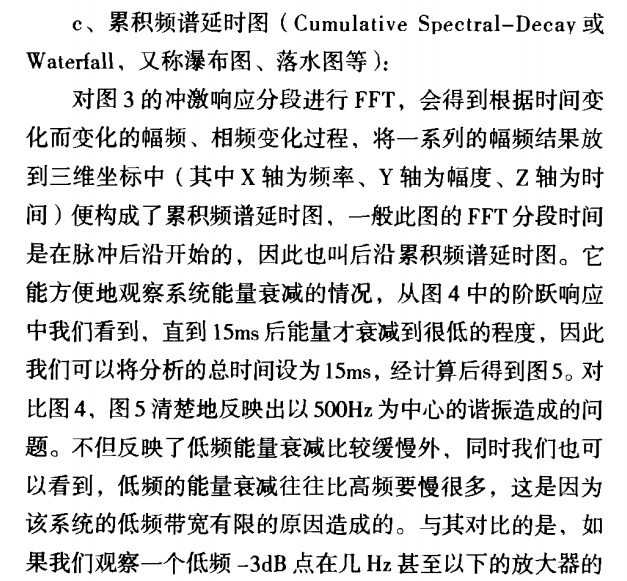

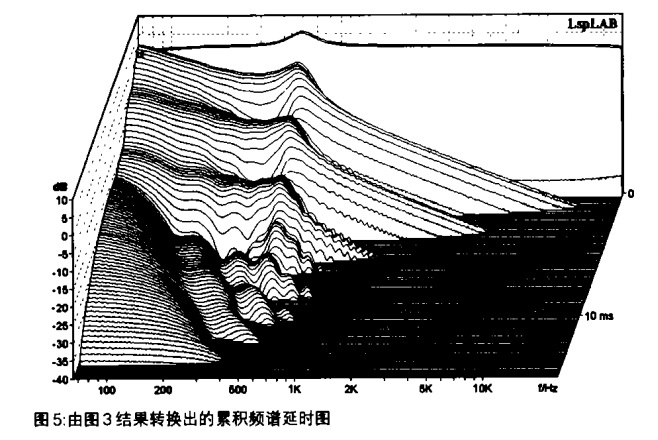

后沿累积频谱图（俗称瀑布图）, 是一种三维图表,X轴表示频率，Y轴表示幅度，Z轴表示时间，由于图形状似瀑布样，故称瀑布图。
累积频谱延时图，其低频能量衰减要快很多。
[此贴子已经被作者于2013-05-08 22:34:20编辑过]
3楼
skyla03 发表于：2013-5-8 18:54:47我也想知道，能从瀑布图里，能解读到什么信息~~
4楼
zou209 发表于：2013-5-8 20:50:39赚积分学习
5楼
Joy 发表于：2013-5-9 7:45:27應該可以看到喇叭單體裝箱後,兩樣東西 1.喇叭共振的頻率點 2.喇叭箱體的駐波 喇叭箱體的駐波可靠吸音棉去做調整
上Google搜尋"dappolito2959、dappolito2960"可以找到appolito寫的原文資料寫得比較清楚唷!!有興趣的可以加我QQ:2648282067
上Google搜尋"dappolito2959、dappolito2960"可以找到appolito寫的原文資料寫得比較清楚唷!!有興趣的可以加我QQ:2648282067
6楼
skyla03 发表于：2013-5-9 7:57:40感谢楼主的无私分享！学习啦~~
7楼
jeno 发表于：2013-5-9 9:33:26路过
8楼
TAM 发表于：2013-5-9 11:29:27谢谢分享！
9楼
dexin128 发表于：2013-5-9 11:42:41关注中，等待好建议。
10楼
bo357051613 发表于：2013-5-14 10:12:46学习一下
11楼
悦已人 发表于：2013-5-24 23:53:16学习
12楼
lulei0311 发表于：2013-5-25 10:18:28等待中
13楼
电声菜鸟 发表于：2013-5-28 13:34:38学习中
14楼
eddychang 发表于：2013-5-31 12:18:50期待进一步的讨论
15楼
chenle86 发表于：2013-6-3 16:10:46看瞬态响应的，书上有，忘记哪本了
16楼
宇敏敏一起 发表于：2015-1-31 11:51:53现在是一个增长知识的年代，学习
17楼
imxp 发表于：2015-3-6 10:18:19呵呵，老帖子了。
老军医帖子里面引用的文章是我以前写的。
事实上由于各测量系统的计算方法及设定参数的差异性，瀑布图会呈现不同的状态，这些稍微不同的结果往往又会误导大家的看法，所以瀑布图的使用其实并不是那么的广泛。
18楼
大愚 发表于：2015-3-23 14:06:48低频衰减慢是一种福利，可以想象低频快衰减 声音发干无弹性。
也不能太慢，否则低音浑浊。
控制在5 ms 以下。
19楼
songhun 发表于：2015-5-10 17:44:48表示很有压力，真的不懂
20楼
路易 发表于：2015-7-10 10:17:09学习了 |
