标题：[求助]如何测量调音纸的疏密度?
1楼
万红刚 发表于：2009-2-28 19:34:47如何测量调音纸的疏密度，也就是出气量的大小？IQC怎样检验调音纸？
2楼
水仙 发表于：2009-2-28 20:28:15有篇论文结论(摘抄):
研究结果显示，在织物透气量较小时，相同透气量的织物的厚度对声阻率的影响较小，而织物微孔半径增加时声阻率却出现增加的情况。由此得出，织物声阻率随纱线细度的增加而增加。
建议测试声阻率(这对微型产品的设计更有用)而不是透气量,可以用驻波管测量.
研究结果显示，在织物透气量较小时，相同透气量的织物的厚度对声阻率的影响较小，而织物微孔半径增加时声阻率却出现增加的情况。由此得出，织物声阻率随纱线细度的增加而增加。
建议测试声阻率(这对微型产品的设计更有用)而不是透气量,可以用驻波管测量.
3楼
jma 发表于：2009-2-28 20:44:25以下是引用水仙在2009-02-28 20:28:15的发言：
有篇论文结论(摘抄):
研究结果显示，在织物透气量较小时，相同透气量的织物的厚度对声阻率的影响较小，而织物微孔半径增加时声阻率却出现增加的情况。由此得出，织物声阻率随纱线细度的增加而增加。
建议测试声阻率(这对微型产品的设计更有用)而不是透气量,可以用驻波管测量.
有篇论文结论(摘抄):
研究结果显示，在织物透气量较小时，相同透气量的织物的厚度对声阻率的影响较小，而织物微孔半径增加时声阻率却出现增加的情况。由此得出，织物声阻率随纱线细度的增加而增加。
建议测试声阻率(这对微型产品的设计更有用)而不是透气量,可以用驻波管测量.
不知道是哪篇论文？
4楼
bugcainiao 发表于：2009-2-28 22:28:23我们可否换个思路,用纺织行业检查布料透气度的方法,来检验调音纸?
具体的方法还需要去查询相关的行业标准,只是有这个思路而已.
具体的方法还需要去查询相关的行业标准,只是有这个思路而已.
5楼
水仙 发表于：2009-2-28 23:09:02透气度检测是有专门仪器的.作为IQC检验应该可以.
但设计人员关心的是透气度对产品性能的具体影响.
但设计人员关心的是透气度对产品性能的具体影响.
6楼
bugcainiao 发表于：2009-3-3 20:17:09以下是引用水仙在2009-02-28 20:28:15的发言：
有篇论文结论(摘抄):
研究结果显示，在织物透气量较小时，相同透气量的织物的厚度对声阻率的影响较小，而织物微孔半径增加时声阻率却出现增加的情况。由此得出，织物声阻率随纱线细度的增加而增加。
建议测试声阻率(这对微型产品的设计更有用)而不是透气量,可以用驻波管测量.
有篇论文结论(摘抄):
研究结果显示，在织物透气量较小时，相同透气量的织物的厚度对声阻率的影响较小，而织物微孔半径增加时声阻率却出现增加的情况。由此得出，织物声阻率随纱线细度的增加而增加。
建议测试声阻率(这对微型产品的设计更有用)而不是透气量,可以用驻波管测量.
按照常理，微孔半径增加声阻率减小才对，这个课题倒可以去研究下。请水仙提供下论文原稿，谢谢！
还有，年轻的工程师回帖请贴近点实际，那么多大道理可不好。
水仙比我们年长，可不在此列哦！
7楼
Acoustics 发表于：2009-3-3 20:40:06若有感兴趣的,可以提供论文原文.也可以提供相关的测试方法.
论文的语言表达可能让人误解,实际是:声阻率随纱线细度的增加而增加
论文的语言表达可能让人误解,实际是:声阻率随纱线细度的增加而增加
8楼
水仙 发表于：2009-3-4 10:16:42还可以参考下贴看看:
http://www.nju520.com/bbs/dispbbs.asp?boardid=27&Id=15318
http://www.nju520.com/bbs/dispbbs.asp?boardid=27&Id=15318
[此贴子已经被作者于2009-03-04 10:16:55编辑过]
9楼
水仙 发表于：2009-3-4 10:51:14给些实际的数据,供大家参考:
此主题相关图片如下：无纺布_page_1.jpg10楼

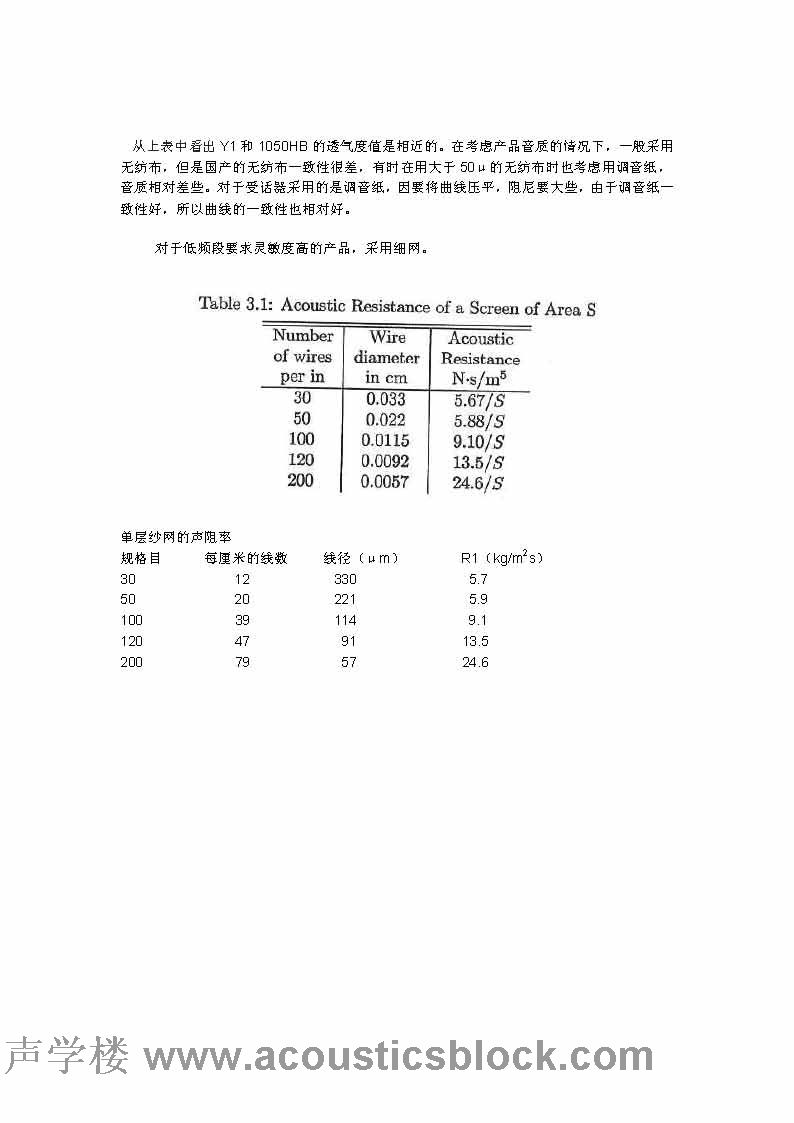

水仙 发表于：2009-3-4 10:52:11此主题相关图片如下：无纺布_page_2.jpg
11楼
水仙 发表于：2009-3-4 10:54:02此主题相关图片如下：声阻率.jpg
这是计算数据,不是实际测量的数据.
12楼
水仙 发表于：2009-3-4 11:01:28织物透气仪（仪）—纺织仪器
（仪）YG461织物透气量测试仪—纺织仪器
关键词：
透气仪，透气测试仪，透气性测试仪，透气性检测仪，透气性试验仪，服装透气仪，无纺布透气检测，无纺布透气测试，滤纸透气检测，滤纸透气测试，滤清器透气测试，工业滤纸透气检测，纺织透气检测，纺织透气测试，数字透气仪，透气量仪，透气率仪，数字式透气试验机
一、主要用途
本仪器用于快速和精确测试工业滤纸、滤布、雨布、羽绒制品、无纺布及其他工业用布的透气性能，操作简单、方便。
二、仪器特征
1、本仪器分A、B、E三种型号；
2、A、B型操作简便、稳定可靠、测试准确；
3、E型为数字式，所有测试数据均以数字显示，并可数据打印，数据精确。
三、主要技术指标 （如下表）
技术参数 A型 B型 E型
定压压力计量程 低压0～25 mmH2O
中压0～400 mmH2O 低压0～250Pa
中压0～4000Pa 低压0～300Pa
中压0～5000Pa
可测流量范围 3.5～11932L/m2S 3.5～11834 L/m2S 2～47336 L/m2S
试样测试面积 19.63cm2 38.4cm2 20cm2 50cm2 5cm2 20cm2
50cm2 100cm2
可测试样厚度 ≤8mm ≤8mm ≤10mm
测试误差 ≤2% ≤2% ≤2%
风机 800W 120m3/h 800W 120m3/h 1000W 150m3/h
电源 220V 50Hz 220V 50Hz 220V 50Hz
工作台尺寸 300mm×840mm 300mm×840mm 460mm×1000mm
重量 85kg 85kg 48kg
四、适用标准
A型：GB5453—85《织物透气性试验方法》
B型：GB/T5453—1997《纺织品织物透气性测定》
E型：GB5453—85、GB/T5453—1997两种标准都适用
关键词：
透气仪，透气测试仪，透气性测试仪，透气性检测仪，透气性试验仪，服装透气仪，无纺布透气检测，无纺布透气测试，滤纸透气检测，滤纸透气测试，滤清器透气测试，工业滤纸透气检测，纺织透气检测，纺织透气测试，数字透气仪，透气量仪，透气率仪，数字式透气试验机
一、主要用途
本仪器用于快速和精确测试工业滤纸、滤布、雨布、羽绒制品、无纺布及其他工业用布的透气性能，操作简单、方便。
二、仪器特征
1、本仪器分A、B、E三种型号；
2、A、B型操作简便、稳定可靠、测试准确；
3、E型为数字式，所有测试数据均以数字显示，并可数据打印，数据精确。
三、主要技术指标 （如下表）
技术参数 A型 B型 E型
定压压力计量程 低压0～25 mmH2O
中压0～400 mmH2O 低压0～250Pa
中压0～4000Pa 低压0～300Pa
中压0～5000Pa
可测流量范围 3.5～11932L/m2S 3.5～11834 L/m2S 2～47336 L/m2S
试样测试面积 19.63cm2 38.4cm2 20cm2 50cm2 5cm2 20cm2
50cm2 100cm2
可测试样厚度 ≤8mm ≤8mm ≤10mm
测试误差 ≤2% ≤2% ≤2%
风机 800W 120m3/h 800W 120m3/h 1000W 150m3/h
电源 220V 50Hz 220V 50Hz 220V 50Hz
工作台尺寸 300mm×840mm 300mm×840mm 460mm×1000mm
重量 85kg 85kg 48kg
四、适用标准
A型：GB5453—85《织物透气性试验方法》
B型：GB/T5453—1997《纺织品织物透气性测定》
E型：GB5453—85、GB/T5453—1997两种标准都适用
13楼
水仙 发表于：2009-3-4 11:26:45此主题相关图片如下：织物透气性实验_page_1.jpg
14楼
水仙 发表于：2009-3-4 11:28:00此主题相关图片如下：织物透气性实验_page_2.jpg
15楼
水仙 发表于：2009-3-4 11:29:42此主题相关图片如下：织物透气性实验_page_3.jpg
16楼
水仙 发表于：2009-3-4 11:31:05| YG461E型数字式透气量仪 | ||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||||||||
[此贴子已经被作者于2009-03-04 11:33:55编辑过]
17楼
水仙 发表于：2009-3-4 12:39:07此主题相关图片如下：
18楼
水仙 发表于：2009-3-4 12:42:56此主题相关图片如下：
19楼
水仙 发表于：2009-3-4 13:44:21透气性 air permeability
空气透过织物的性能。以在规定试验面积、压降和时间条件下，气流垂直通过试样的速率表示。
20楼
bugcainiao 发表于：2009-3-4 21:27:33“织物声阻率随纱线细度的增加而增加”
也可以用来解释，一些3寸，4寸扬声器，用20T材质的弹波出现气流声，改用10T的会明显改善。
也可以用来解释，一些3寸，4寸扬声器，用20T材质的弹波出现气流声，改用10T的会明显改善。
