标题：除了楼氏，还有谁能做这个？
1楼
bugcainiao 发表于：2009-4-29 16:39:09
象这种用在BTE助听器的受话器，除了楼氏之外，还有谁家在做？
或者能给个内部结构分析。。。
DC resistance: 236 ± 24 ohms
AC impedance: 400 ± 80 ohms at 1.0 KHz
Isolation: 10 Megohms minimum (terminals to case)
Polarity: Positive voltage results in positive pressure
Sensitivity: 104 ± 4 dBSPL at 1.0 KHz
Distortion: 10% max over 50 Hz to 6.5 kHz
Standard test setup: A voltage source of 0.707 Vrms connected to the receiver coil through a 240 ohm resistor, the sound outlet coupled through a 10 mm x f1 mm tube terminated in an acoustical volume of 2 cm3.
|
Figure 1. Typical response and specification range for Songbird receiver. |
2楼
bugcainiao 发表于：2009-4-29 16:44:34此主题相关图片如下：20090429--songbird受话器曲.jpg
给个曲线。。。
对此类有了解的，请积极发言！
3楼
爱拼才会赢 发表于：2009-4-29 19:06:08还有声扬啊,当然现在已经被别人收购了.
4楼
圣灵 发表于：2009-4-29 22:20:53 楼主网上搜下吧,有这种受话器的拆解的,但是如果想仿制的话还是比较麻烦的,不是那么容易的!
5楼
bugcainiao 发表于：2009-4-30 11:25:20
6楼

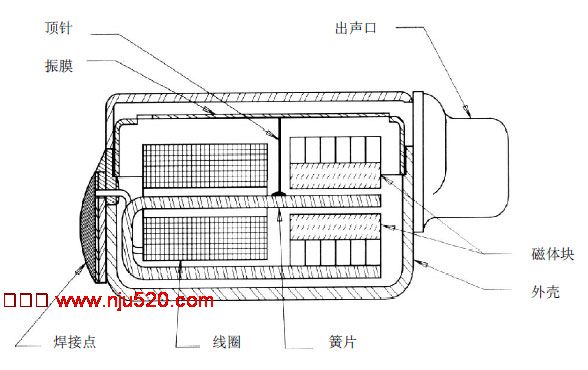

Acoustics 发表于：2009-4-30 17:22:31此主题相关图片如下：image32.jpg
7楼

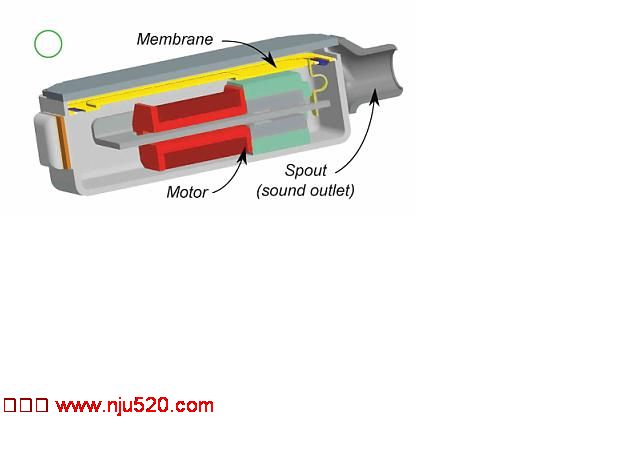

Acoustics 发表于：2009-4-30 17:23:42此主题相关图片如下：衔铁扬声器5.jpg
8楼
cyzjz 发表于：2009-4-30 20:23:17这个灵敏度曲线是用什么仪器测试的？能告诉吗？
9楼
水仙 发表于：2009-4-30 20:26:10B&K,可以测试.
只是BTE和ITE的,有不同之处.
只是BTE和ITE的,有不同之处.
10楼
cyzjz 发表于：2009-4-30 20:44:37阳光2100R可以测试动铁受话器吗？
11楼
水仙 发表于：2009-4-30 21:02:57也可以,但最好是配IEC126或IEC711仿真耳(耦合腔).
用IEC318测试,曲线差异较大.
用IEC318测试,曲线差异较大.
12楼
cyzjz 发表于：2009-4-30 21:31:34看来大哥对动铁受话器很了解啊？谢谢您的答复。
13楼
水仙 发表于：2009-4-30 21:43:53此主题相关图片如下：02.jpg
14楼
水仙 发表于：2009-4-30 21:44:41此主题相关图片如下：04.jpg
15楼
水仙 发表于：2009-4-30 21:48:56此主题相关图片如下：03.jpg
16楼
水仙 发表于：2009-4-30 21:51:51再看看MIC:
此主题相关图片如下：05.jpg17楼

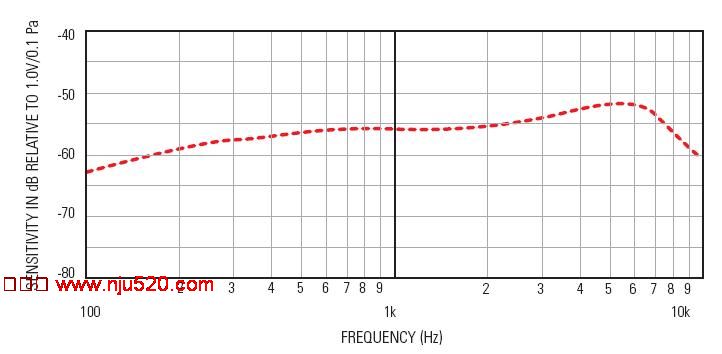

水仙 发表于：2009-4-30 21:54:16MIC的测试曲线;
此主题相关图片如下：06.jpg18楼

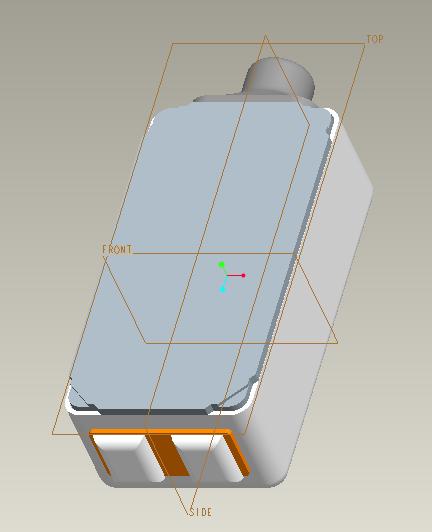

Acoustics 发表于：2009-5-4 15:07:56此主题相关图片如下：dt01.jpg
19楼
Eagle 发表于：2009-5-4 16:11:30SONION, STAR都有做这里东东。A版给出的是3维图，你们公司上马了？
至于测试，楼主问得不够严谨，只要把信号拾取到了，用什么信号分析系统都可以，B&K, AP, 或者说阳光或浙大的。至于信号拾取，就需要用IEC711这类了，用IEC318的话得自己改装治具，否则低频测试会很不准。
至于测试，楼主问得不够严谨，只要把信号拾取到了，用什么信号分析系统都可以，B&K, AP, 或者说阳光或浙大的。至于信号拾取，就需要用IEC711这类了，用IEC318的话得自己改装治具，否则低频测试会很不准。
20楼
圣灵 发表于：2009-5-4 16:23:56觉得流水线不错，很靓！
