标题：请各位大侠帮忙分析下5K-10K峰是怎么造成在？

1楼

ailan 发表于：2014-4-24 21:52:56

10厘铜环喇叭单体测试完全正常。但加到前腔里测试5-10 K 起来一个峰，求各位大侠帮忙分析？

[此贴子已经被作者于2014-04-25 13:15:34编辑过]

2楼

jma 发表于：2014-4-24 22:21:37

请楼主上传几张图片说明：

1、单体测试曲线；

2、单体+前腔体的测试曲线；

3、测试照片。

从楼主的描述上初步分析为附加前腔后造成的谐振。

3楼

ToneLiu 发表于：2014-4-24 23:42:26

同意LS，没有测试条件和数据，仅仅是口头说一说，很难让人给出一个严谨的判断，而且5~10k起来一个峰，这范围大了点吧。。。

另外补充一下，最好能再加上THD和阻抗曲线。

4楼

聲學樓一等兵 发表于：2014-4-25 9:51:16

收到一封郵件,有點遠啊图片点击可在新窗口打开查看

Brüel & Kj?r 中国用户技术交流大会2014
听众邀请函
2014 年6 月11 日-13 日

尊敬的用户：
Brüel & Kj?r 中国用户技术交流大会一年一度，今年我们定于6 月11 日-13 日在杭州市举办。
届时，来自公司总部和本土的多位技术专家，将同各行业的Brüel & Kj?r 用户分享重要的声学
与振动测量经验以及最新的技术资讯。
不管您从事哪个行业——航空航天、国防、铁路、汽车、船舶、电信、消费电子、家电、IT、
工业制造、机场、环境、风能或者其它，作为Brüel & Kj?r 公司产品与解决方案的用户和支持
者，本次大会都将是一个绝佳的业内交流机会与获取提升的平台。
与世界顶级的噪声与振动测量专家对话，聆听最新技术资讯，了解实用的解决方案。除此之
外，多行业Brüel & Kj?r 用户测量故事与经验分享，将激发您新的工作灵感。专门准备的产品
演示，帮您获取真实的操作体验。大会将让所有参与者从中获益：
? 令人兴奋的新产品开发以及实际应用
? 来自各领域用户真实的成功经验分享
? 亲身体验BK 系统的精准、稳定与强大
? 气氛热烈的近距离咨询、讨论与互动
? 珍贵的噪声与振动测量领域业内交流

5楼

ailan 发表于：2014-4-25 12:26:29

多谢各位前辈在百忙之中抽出时间来指导，我会尽快把相关资料上传上来。出租房的网络太慢了一直上传不了

6楼

ly_i 发表于：2014-4-25 12:42:35

学习了

7楼

聲學樓一等兵 发表于：2014-4-25 15:21:28

哪位大俠能來個上傳圖片SOP. 謝謝了

8楼

ailan 发表于：2014-4-25 17:59:39

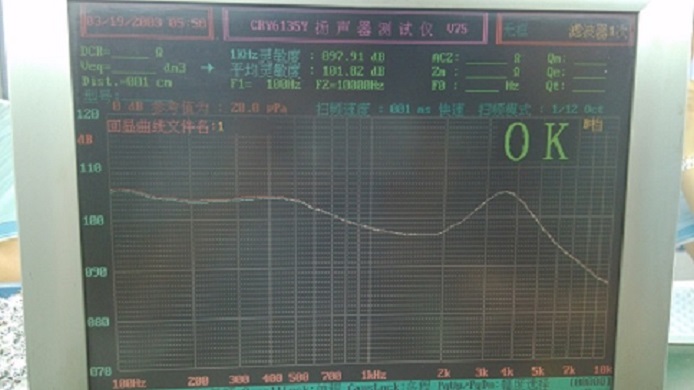

加前腔测试曲线


红线是样品没有起峰

[此贴子已经被作者于2014-04-25 18:22:34编辑过]

9楼

ailan 发表于：2014-4-25 18:05:42

单体测试曲线


10楼

ailan 发表于：2014-4-25 18:08:20

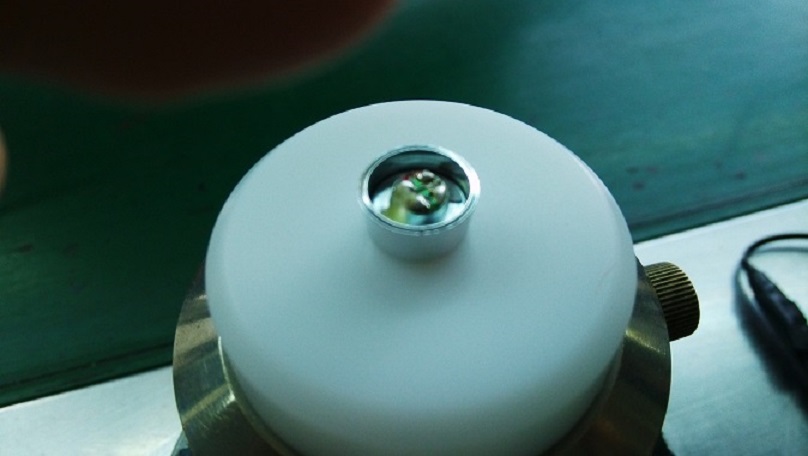

测试治具


[此贴子已经被作者于2014-04-25 18:10:43编辑过]

11楼

ailan 发表于：2014-4-25 18:13:11

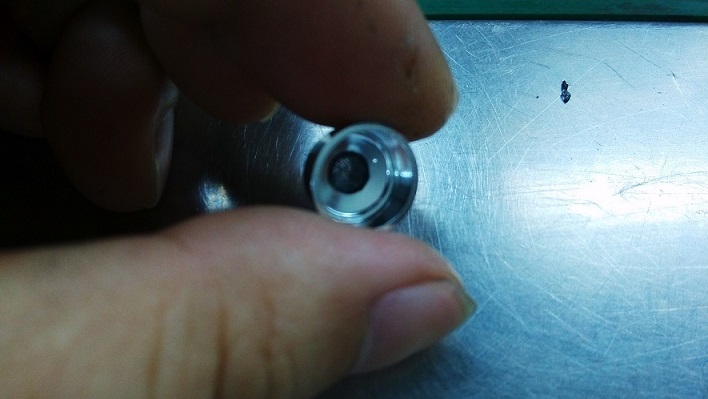

前腔


前腔中孔有贴圆形的不织布

[此贴子已经被作者于2014-04-25 18:20:56编辑过]

12楼

jma 发表于：2014-4-25 18:58:18

通过楼主的描述有点困惑，红色曲线（没有峰的）也是加前壳测试的数据？假如不是看来和单元没有关系，是耳机的前腔与前管形成的谐振峰。

[此贴子已经被作者于2014-04-25 19:01:49编辑过]

13楼

聲學樓一等兵 发表于：2014-4-25 19:00:39

哇耳機啊,單體加前蓋曲線哇, 肯定不是不織布的關係

14楼

ailan 发表于：2014-4-25 21:07:48

对，红线是加前壳的曲线。红线是打样留底品，请问前辈，此峰是做业手法问题，还是设计上的问题？因为打样时也有此现象。

15楼

jma 发表于：2014-4-25 21:13:29

前期打样阶段的出现的比例是多少？

16楼

xiaomifeng_901 发表于：2014-4-25 21:53:48

楼主已经排除了单体的差异，后面应该很好找出原因。

如果测试系统一样，测试工装一样，剩下只有前壳和工装的装配，前壳，单体和前壳的装配，三个项目对照参考样品逐一排除就可以吧。

楼主的样品20-50Hz的曲线没有显示，看50Hz处的趋势，参考样品在使用同样的单体的情况下灵敏度低，参考样品前腔是否有漏气可能呢？

3K-4K的高频峰有点向右漂移，是不是前腔管比参考样品的要短呢？

17楼

聲學樓一等兵 发表于：2014-4-26 11:50:59

喇叭單體曲線一致, 單體裝前蓋時後先打一圈膠水,有檢查膠水的濃度嗎？膠量一圈均勻嗎？膠水有沒有賭到單體護蓋的孔.

另外你這單體曲線不是上面單體加前殼的喇叭.

18楼

ailan 发表于：2014-4-26 12:14:01

70%左右

19楼

ailan 发表于：2014-4-26 12:17:57

参考品的确有漏气现象，卡单体台阶的高度会不会是对3-4K峰偏移产生影响？

20楼

ailan 发表于：2014-4-26 12:19:34

胶水没有堵孔
