标题：[求助]Receiver装在Bluetooth
1楼
Blue033001 发表于：2006-2-9 19:32:482楼
COLIN5 发表于：2006-2-10 8:48:35以下是引用Blue033001在2006-02-09 19:32:48的发言：
各位DX,

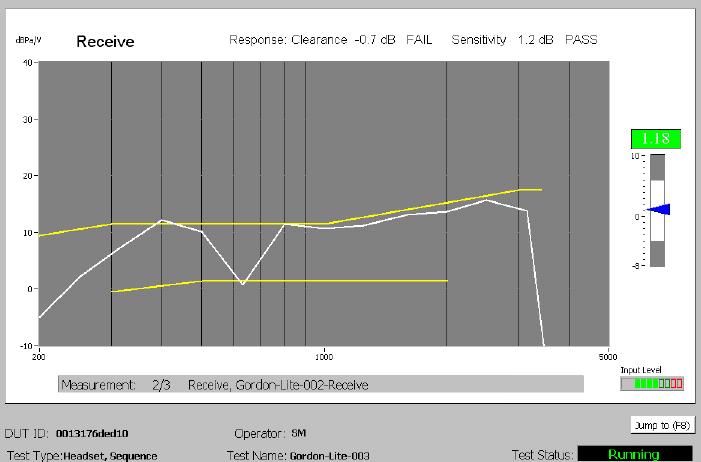

以下是两张Receiver装在Bluetooth的测试曲线，请帮忙分析：
小弟，万分感谢！
| 下载信息 [文件大小： 下载次数： ] | |
 点击浏览该文件: |
１．你是想知道图１为何有个谷是吗？
２．两图用的Receiver是不一样吧
3楼
philip 发表于：2006-2-10 9:34:42以下是引用Blue033001在2006-02-09 19:32:48的发言：
各位DX,
以下是两张Receiver装在Bluetooth的测试曲线，请帮忙分析：
小弟，万分感谢！
| 下载信息 [文件大小： 下载次数： ] | |
| 点击浏览该文件: |
你叫我们分析啥？
4楼
Blue033001 发表于：2006-2-10 11:52:20当然是同一个Receiver了。
膜片用的是11mm 6um的PEI材质。
第一张图片中的带谷是什么原因
1，初步认为是膜片变形导致，但是目前来看，控制变形很有困难，膜片在振动过程中是否会恢复。
2，胶水溢到膜片边缘的花纹，是否也会导致呢？或者等到胶水干燥以后才显示出来，未完全干燥，喇叭单品曲线OK.事实上，我们生产线全检曲线到客人，仍有带谷之不良。

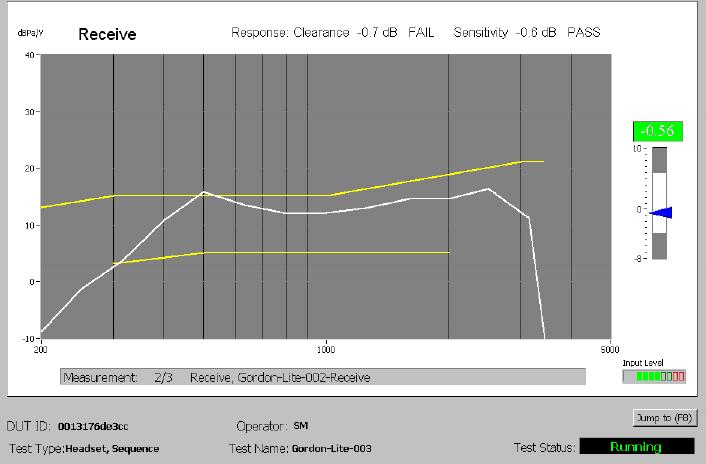

第二张图片的曲线超框限
1，这个应该是网布偏密，导致F0滞后引起的，低频音压偏底。
还请各位高手点评，指正！
5楼
水仙 发表于：2006-9-27 11:40:33
此主题相关图片如下：
6楼
水仙 发表于：2006-9-27 11:40:55此主题相关图片如下：
7楼
dgfs 发表于：2006-9-27 12:01:03首先想問LZ PEI有6um的嗎?
上面兩張曲線應該都是工藝問題,第一張應是划引線時未處理好,第二張應該也是膠水沒處理好,或是膜片一致性不好.因為兩張曲線的F0相差實在是太多了,布就算偏密F0也不會有這麼大的差异,況且峰還那么高應該不會是网布的問題,LZ可以更換一下网布試試就知道了.
